カメラモジュール

説明

../_images/camera_module_pic.png

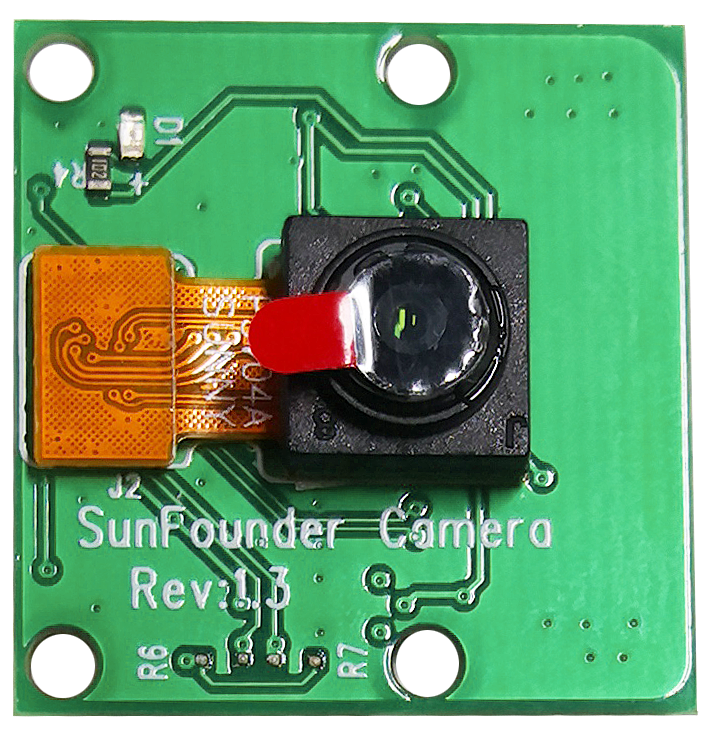

これはOV5647センサーを搭載した5MPのRaspberry Piカメラモジュールです。プラグアンドプレイで、Raspberry PiのCSI（カメラシリアルインターフェース）ポートに含まれているリボンケーブルを接続するだけで使用できます。

このボードは小型で、約25mm x 23mm x 9mmのサイズで、重さは3gで、モバイルやその他のサイズや重量に制約のあるアプリケーションに最適です。カメラモジュールはネイティブ解像度が5メガピクセルで、2592 x 1944ピクセルで静止画をキャプチャし、1080p30、720p60、640x480p90のビデオもサポートしています。

注釈

このモジュールは写真とビデオのキャプチャのみが可能で、音声はキャプチャできません。

仕様

  • 静止画の解像度: 2592×1944

  • サポートされるビデオの解像度: 1080p/30 fps、720p/ 60fpsおよび640 x480p 60/90のビデオ録画

  • 絞り値（F）: 1.8

  • 視野角: 65度

  • 寸法: 24mmx23.5mmx8mm

  • 重さ: 3g

  • インターフェース: CSIコネクタ

  • サポートされるOS: Raspberry Pi OS（最新バージョンを推奨）

カメラモジュールの組み立て

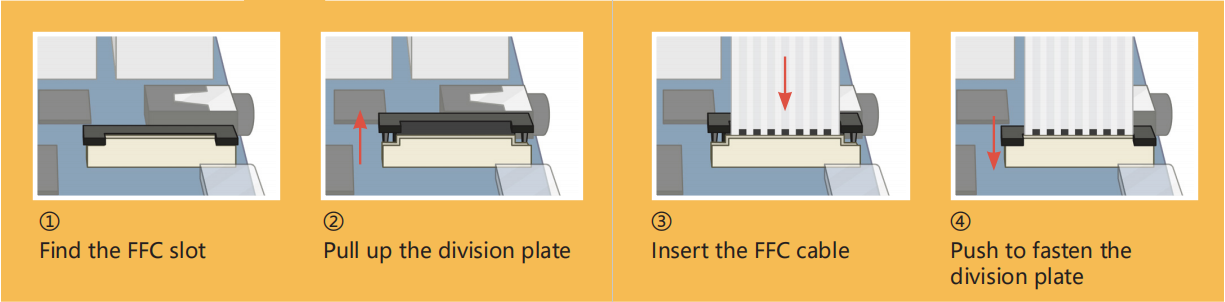

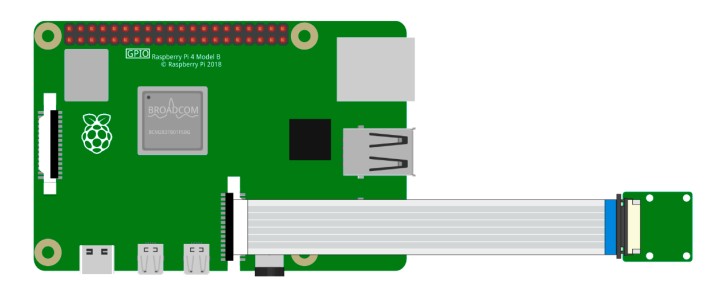

カメラモジュールまたはRaspberry Piには、平らなプラスチックコネクタがあります。黒い固定スイッチを注意して引き出し、固定スイッチが部分的に引き出された状態にします。 FFCケーブルを示された方向にプラスチックコネクタに挿入し、固定スイッチを元の位置に押し戻します。

FFCワイヤが正しく取り付けられている場合、引っ張るとまっすぐで取り出されなくなります。そうでない場合は、再度取り付けてください。

../_images/connect_ffc.png ../_images/1.10_camera.png

警告

電源を入れた状態でカメラを取り付けないでください。それはカメラを壊す可能性があります。
