6.5 RFIDインターフェース

このレッスンでは、 無線周波数識別（RFID） 技術をRaspberry Pi Pico 2 Wで使用する方法について学びます。RFIDは、リーダーとタグ間での無線通信を可能にし、識別、認証、データ保存に利用できます。

MFRC522モジュール

必要な部品

このプロジェクトでは、以下の部品が必要です。

キット一式を購入するのが便利です。こちらがリンクです：

名称	このキットに含まれる部品	リンク
Pico 2 Wスターターキット	450+	Pico 2 W Kit

また、以下のリンクから個別に購入することもできます。

SN	部品	数量	リンク
1	Pico 2 Wの概要	1
2	Micro USBケーブル	1
3	ブレッドボード	1	買う
4	ジャンパーワイヤー	数本	買う
5	MFRC522モジュール	1	買う

RFIDの理解

RFID技術は、電磁場を利用してタグを自動的に識別・追跡します。タグには電子的に保存された情報が含まれており、視線を合わせずに距離を置いて読み取ることができます。

RFIDリーダー（MFRC522）: RFIDタグと通信するためにラジオ波を発するデバイスです。
RFIDタグ: マイクロチップとアンテナを内蔵した小さなオブジェクトで、カードやキーフォブとして使用されます。パッシブ（バッテリーなし）またはアクティブ（バッテリー駆動）である場合があります。

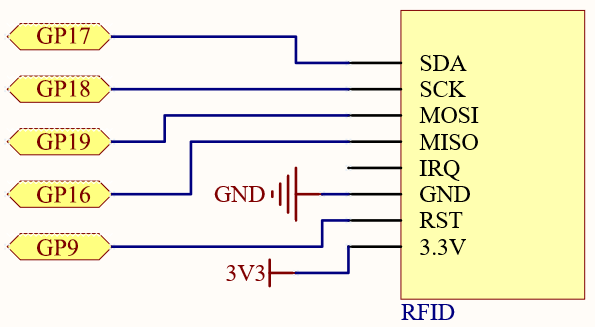

回路図

sch_rfid

配線

wiring_rfid

コードの作成

二つのスクリプトを作成します：

注釈

ここでは mfrc522 フォルダ内のライブラリを使用する必要があります。Picoにアップロードされているか確認してください。詳細なチュートリアルについては 1.4 Picoにライブラリをアップロードを参照してください。

RFIDタグにデータを書き込む:
- mfrc522 ライブラリの SimpleMFRC522 クラスを使用して、RFIDリーダーとのインタラクションを簡略化します。
- リーダーは指定されたSPIピンで初期化されます。
- ユーザーに書き込むデータの入力を促します。
- タグをリーダーの近くに置くよう指示します。
- reader.write(data) を使用してデータをタグに書き込みます。
注釈

pico-2w-kit-main/micropython から 6.5_rfid_write.py ファイルを開くか、このコードをThonnyにコピーして「Run Current Script」をクリックするか、F5キーを押して実行します。
```
from mfrc522 import SimpleMFRC522
from machine import Pin, SPI

# RFIDリーダーの初期化
reader = SimpleMFRC522(spi_id=0, sck=18, mosi=19, miso=16, cs=17, rst=9)

def write_to_tag():
    try:
        data = input("Enter data to write to the tag: ")
        print("Place your tag near the reader...")
        reader.write(data)
        print("Data written successfully!")
    finally:
        pass  # 必要ならクリーンアップ処理

write_to_tag()
```
実行後、以下の操作が行われます：
- プログラムは次のように表示します：
```
タグに書き込むデータを入力してください:
```
- RFIDタグに書き込みたいテキストを入力し、Enterを押します。
- プログラムは次のように表示します：
```
タグをリーダーの近くに置いてください...
```
- RFIDタグをリーダーモジュールの近くに置きます。
- データが正常に書き込まれた後、次のように表示されます：
```
データが正常に書き込まれました！
```
RFIDタグからデータを読み取る:
- ユーザーにタグをリーダーの近くに置くよう指示します。
- reader.read() を使用してタグのIDと保存されたテキストを読み取ります。
- タグのIDとタグから読み取ったデータを表示します。
注釈

pico-2w-kit-main/micropython から 6.5_rfid_read.py ファイルを開くか、このコードをThonnyにコピーして「Run Current Script」をクリックするか、F5キーを押して実行します。
```
from mfrc522 import SimpleMFRC522
from machine import Pin, SPI

# RFIDリーダーの初期化
reader = SimpleMFRC522(spi_id=0, sck=18, mosi=19, miso=16, cs=17, rst=9)

def read_from_tag():
    try:
        print("Place your tag near the reader...")
        id, text = reader.read()
        print("Tag ID: {}".format(id))
        print("Data: {}".format(text.strip()))
    finally:
        pass  # 必要ならクリーンアップ処理

read_from_tag()
```
実行後、プログラムは「タグをリーダーの近くに置いてください...」というメッセージを表示します。 RFIDタグをMFRC522リーダーモジュールの近くに置くと、プログラムは取得した情報をコンソールに表示します。出力は次のようになります：
```
Tag ID: 1234567890
Data: Your stored message
```

コードの理解

RFID通信: MFRC522モジュールはラジオ波を使用してRFIDタグと通信します。タグが範囲内にあると、リーダーはタグのメモリにデータを読み書きできます。
SPIインターフェース: モジュールはSPIプロトコルを介してPicoと通信し、高速なデータ転送を可能にします。
データ保存: RFIDタグには限られたストレージ容量があり、IDや短いテキストなどの小さなデータを保存するのに適しています。

応用例

アクセス制御システム: RFIDタグを鍵として使用し、ドアやデバイスを解除します。
在庫管理: RFIDタグを使って倉庫や店舗でアイテムを追跡します。
出席システム: RFIDタグを個人に割り当て、出席を記録します。

さらに実験する

複数のタグ: 複数のタグに異なるデータを書き込んで、それらを読み取る実験をしてみましょう。
セキュリティ対策: 不正アクセスを防ぐために基本的な認証を実装します。
データのフォーマット: より複雑なアプリケーションのために、JSONやCSVなどの構造化データを保存します。

結論

このレッスンでは、Raspberry Pi Pico 2 Wを使用してRFIDリーダーとインターフェースし、RFIDタグにデータを読み書きする方法を学びました。この技術は、識別、追跡、自動化など、さまざまなアプリケーションに役立ちます。
