Modulo Ultrasuoni

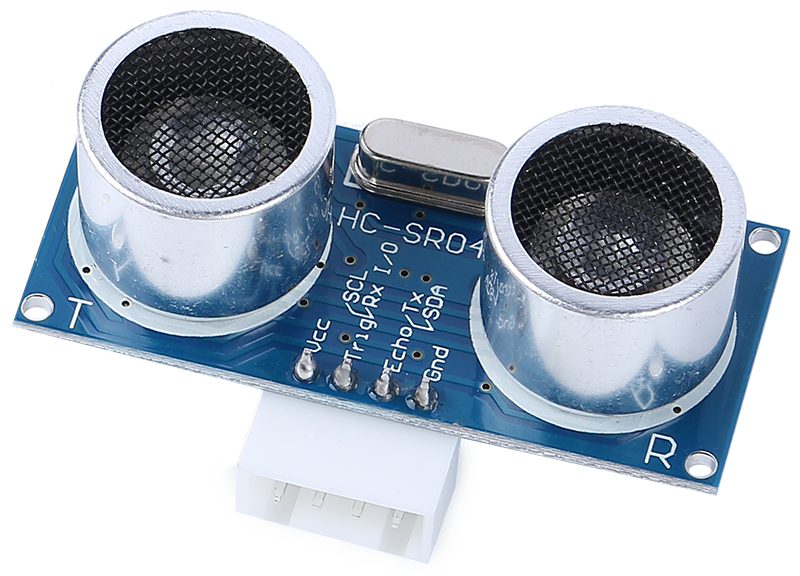

../_images/ultrasonic_pic.png

  • TRIG: Ingresso impulso di trigger

  • ECHO: Uscita impulso di eco

  • GND: Massa

  • VCC: Alimentazione 5V

Questo è il sensore di distanza ultrasonico HC-SR04, che fornisce una misurazione senza contatto da 2 cm a 400 cm con una precisione di portata fino a 3 mm. Il modulo include un trasmettitore ultrasonico, un ricevitore e un circuito di controllo.

È sufficiente collegare 4 pin: VCC (alimentazione), Trig (trigger), Echo (ricezione) e GND (massa) per renderlo facile da usare nei tuoi progetti di misurazione.

Caratteristiche

  • Tensione di funzionamento: DC5V

  • Corrente di funzionamento: 16mA

  • Frequenza di lavoro: 40Hz

  • Gamma massima: 500cm

  • Gamma minima: 2cm

  • Segnale di ingresso di trigger: impulso TTL di 10uS

  • Segnale di uscita di eco: segnale di livello TTL di ingresso e gamma proporzionale

  • Connettore: XH2.54-4P

  • Dimensioni: 46x20.5x15 mm

Principio

I principi di base sono i seguenti:

  • Utilizzare il trigger IO per un segnale alto di almeno 10us.

  • Il modulo invia una raffica di 8 cicli di ultrasuoni a 40 kHz e rileva se viene ricevuto un segnale di impulso.

  • L’eco emetterà un livello alto se viene restituito un segnale; la durata del livello alto è il tempo dall’emissione al ritorno.

  • Distanza = (tempo del livello alto x velocità del suono (340M/S)) / 2

Formula:

  • us / 58 = distanza in centimetri

  • us / 148 = distanza in pollici

  • distanza = tempo del livello alto x velocità (340M/S) / 2

Note Applicative

  • Questo modulo non deve essere collegato sotto tensione; se necessario, collegare prima il GND del modulo. Altrimenti, influenzerà il funzionamento del modulo.

  • L’area dell’oggetto da misurare deve essere di almeno 0,5 metri quadrati e il più piatta possibile. Altrimenti, i risultati saranno influenzati.
