カメラモジュール

説明

../_images/camera_module_pic1.png

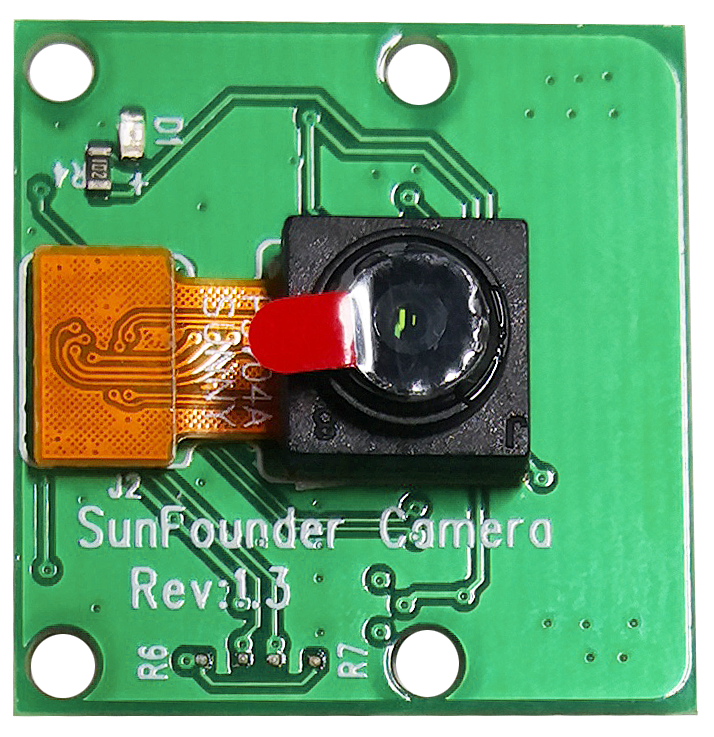

これは、OV5647センサーを搭載した5MPのRaspberry Pi用カメラモジュールです。プラグアンドプレイで、付属のリボンケーブルをRaspberry PiのCSI（Camera Serial Interface）ポートに接続するだけで、すぐに使用できます。

ボードは小型で、サイズは約25mm x 23mm x 9mm、重さは3gで、モバイルデバイスやその他サイズや重量に敏感なアプリケーションに最適です。カメラモジュールは5メガピクセルのネイティブ解像度を持ち、固定焦点レンズを搭載しており、静止画像を2592 x 1944ピクセルで撮影でき、また1080p30、720p60、640x480p90のビデオ録画にも対応しています。

注釈

このモジュールは、画像やビデオの撮影は可能ですが、音声の録音はできません。

仕様

  • 静止画像解像度: 2592×1944

  • 対応ビデオ解像度: 1080p/30 fps, 720p/60fps、640x480p 60/90ビデオ録画

  • 絞り（F値）: 1.8

  • 視野角: 65度

  • サイズ: 24mm x 23.5mm x 8mm

  • 重量: 3g

  • インターフェース: CSIコネクタ

  • 対応OS: Raspberry Pi OS（最新バージョン推奨）

カメラモジュールの組み立て

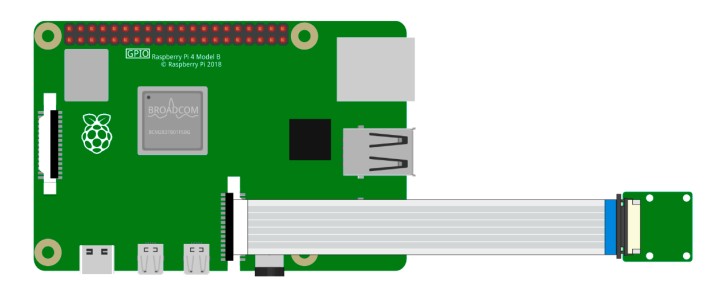

カメラモジュールまたはRaspberry Piには、平らなプラスチックコネクタがあります。黒い固定スイッチを慎重に引き出し、固定スイッチが部分的に引き出されるまで引っ張ります。その後、FFCケーブルを示された方向にプラスチックコネクタに挿入し、固定スイッチを元の位置に戻して押し込みます。

FFCケーブルが正しく取り付けられていれば、ケーブルはまっすぐになり、軽く引っ張っても外れません。もし外れた場合は、再度取り付け直してください。

../_images/connect_ffc1.png ../_images/1.10_camera1.png

警告

電源がオンの状態でカメラを取り付けないでください。カメラが破損する恐れがあります。
