3.4 Afficheur à Cristaux Liquides (LCD)

Le LCD1602 est un afficheur à cristaux liquides de type caractère, capable d’afficher 32 caractères (16*2) simultanément.

Comme nous le savons tous, bien que les écrans LCD et d’autres affichages enrichissent grandement l’interaction homme-machine, ils partagent une faiblesse commune. Lorsqu’ils sont connectés à un contrôleur, plusieurs E/S seront occupées, ce qui peut limiter les autres fonctionnalités du contrôleur. C’est pourquoi le LCD1602 avec un bus I2C a été développé pour résoudre ce problème.

• I2C LCD1602

• Inter-Integrated Circuit - Wikipedia

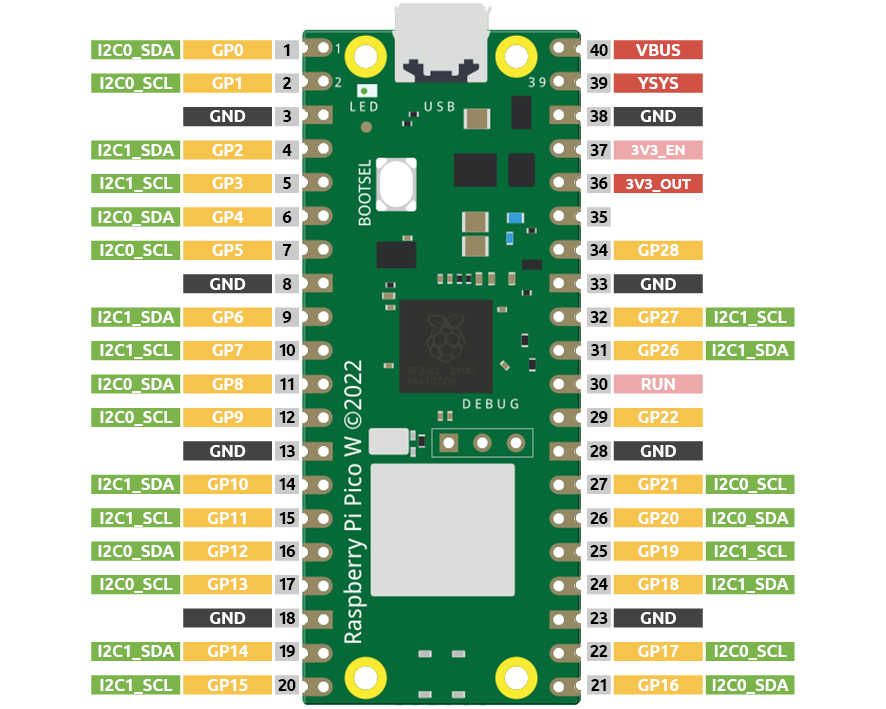

Nous utiliserons ici l’interface I2C0 pour contrôler le LCD1602 et afficher du texte.

Composants requis

Pour ce projet, nous aurons besoin des composants suivants.

Il est plus pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit Kepler	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

SN	COMPOSANT	QUANTITÉ	LIEN
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	I2C LCD1602	1	ACHETER

Schéma

Câblage

Code

Note

• Ouvrez le fichier 3.4_liquid_crystal_display.py sous le chemin kepler-kit-main/micropython ou copiez ce code dans Thonny, puis cliquez sur « Run Current Script » ou appuyez simplement sur F5 pour l’exécuter.

• N’oubliez pas de sélectionner l’interpréteur « MicroPython (Raspberry Pi Pico) » en bas à droite.

• Pour des tutoriels détaillés, veuillez vous référer à Ouvrir et Exécuter du Code Directement.

• Vous devez utiliser la bibliothèque appelée lcd1602.py, assurez-vous qu’elle a été téléchargée sur le Pico W. Pour un tutoriel détaillé, reportez-vous à 1.4 Télécharger les Bibliothèques sur le Pico.

from machine import I2C, Pin
from lcd1602 import LCD
import time

# Initialiser la communication I2C;
i2c = I2C(1, sda=Pin(6), scl=Pin(7), freq=400000)

# Créer un objet LCD pour interagir avec l'afficheur LCD1602
lcd = LCD(i2c)

# Afficher le premier message sur le LCD
# Utiliser '\n' pour créer une nouvelle ligne.
string = "SunFounder\n    LCD Tutorial"
lcd.message(string)
# Attendre 2 secondes
time.sleep(2)
# Effacer l'écran
lcd.clear()

# Afficher le deuxième message sur le LCD
string = "Hello\n  World!"
lcd.message(string)
# Attendre 5 secondes
time.sleep(5)
# Effacer l'écran avant de quitter
lcd.clear()

Après l’exécution du programme, vous verrez apparaître deux lignes de texte sur le LCD à tour de rôle, puis elles disparaîtront.

Note

Lorsque le code est en cours d’exécution, si l’écran est vide, vous pouvez ajuster le potentiomètre à l’arrière pour augmenter le contraste.

Comment ça fonctionne ?

1. Configuration de la communication I2C

   Le module machine est utilisé pour configurer la communication I2C. Les broches SDA (données série) et SCL (horloge série) sont définies (broches 20 et 21 respectivement), avec une fréquence I2C de 400kHz.

   from machine import I2C, Pin
   i2c = I2C(1, sda=Pin(6), scl=Pin(7), freq=400000)


2. Initialisation de l’afficheur LCD

   La classe LCD du module lcd1602 est instanciée. Cette classe gère la communication avec l’afficheur LCD via I2C. Un objet LCD est créé en utilisant l’objet i2c.

   Pour plus d’informations sur l’utilisation de la bibliothèque lcd1602, veuillez vous référer à lcd1602.py.

   from lcd1602 import LCD
   lcd = LCD(i2c)


3. Affichage de messages sur le LCD

   La méthode message de l’objet LCD est utilisée pour afficher du texte à l’écran. Le caractère \n permet de créer une nouvelle ligne sur le LCD. La fonction time.sleep() suspend l’exécution pour un nombre de secondes spécifié.

   string = "SunFounder\n    LCD Tutorial"
   lcd.message(string)
   time.sleep(2)
   lcd.clear()


4. Effacement de l’écran

   La méthode clear de l’objet LCD est appelée pour effacer le texte affiché à l’écran.

   lcd.clear()


5. Affichage d’un deuxième message

   Un nouveau message est affiché, suivi d’un délai avant d’effacer à nouveau l’écran.

   string = "Hello\n  World!"
   lcd.message(string)
   time.sleep(5)
   lcd.clear()
