Kurzanleitung

Diese Anleitung hilft dir, alles schnell einzurichten.

Wir führen dich durch:

  • Wie die Hardware zusammengebaut wird

  • Einrichten der Herunterfahrfunktion

  • Installation der erforderlichen Software

Folge einfach den einfachen Schritten – du bist in kürzester Zeit startklar. Lass uns beginnen!

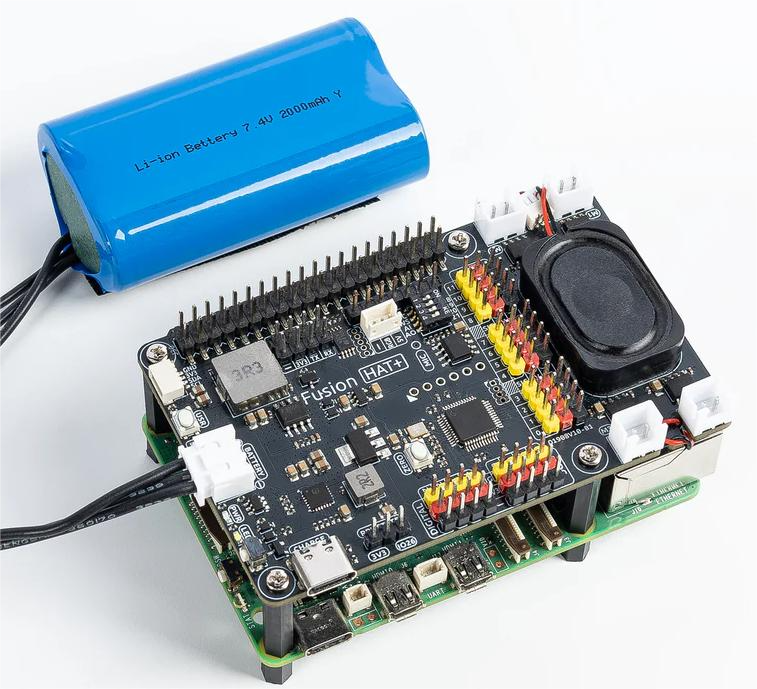

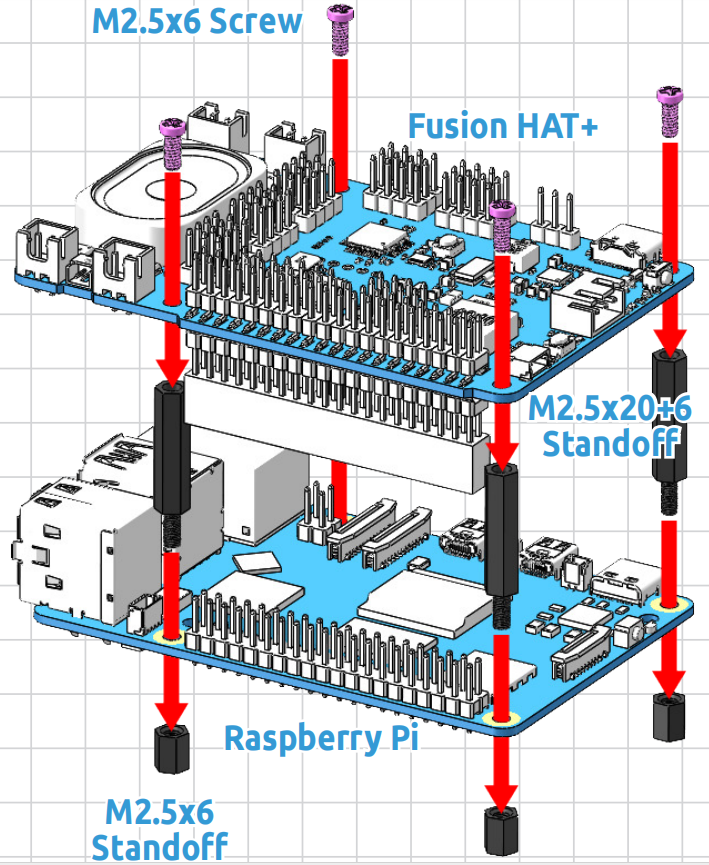

Zusammenbau des Fusion HAT

_images/fusion_hat_battery.png
_images/fusion_hat_assemble.png

Aufladen

Vor der ersten Nutzung wird empfohlen, den Akku vollständig aufzuladen. Du kannst das mitgelieferte USB-Typ-C-Ladekabel oder dein eigenes USB-C-Ladegerät verwenden.

  • Wir empfehlen die Verwendung eines 5V 3A Netzteils, wie z. B. des offiziellen Raspberry Pi 15W-Adapters.

  • Du kannst auch ein USB-C PD (Power Delivery)-Ladegerät oder ein QC 2.0 Schnellladegerät verwenden.

  • Das Laden von 0 % bis voll dauert in der Regel etwa 2 Stunden.

_images/power_charge.jpg

Der Fusion HAT verfügt über zwei Batterieanzeige-LEDs, die den Batteriespannungsstand anzeigen:

LED-Status

Batteriespannung

2 LEDs EIN

> 7.4V

1 LED EIN

< 7.4V

Beide LEDs AUS

< 6.5V

Beim Laden blinkt eine der LEDs, um den Ladefortschritt anzuzeigen:

LED-Status

Batteriespannung

1 LED EIN, 1 LED blinkt

> 7.4V

Nur 1 LED blinkt

< 7.4V

Nach vollständigem Laden:

  • Wenn der Fusion HAT eingeschaltet ist, bleiben beide LEDs an.

  • Wenn der Fusion HAT ausgeschaltet ist, gehen beide LEDs aus.

Bemerkung

Für längere Programmier- oder Debugging-Sitzungen kannst du den Fusion HAT über das USB-C-Kabel mit Strom versorgen, wodurch der Akku geladen wird und der Fusion HAT gleichzeitig betrieben wird.

Einschalten

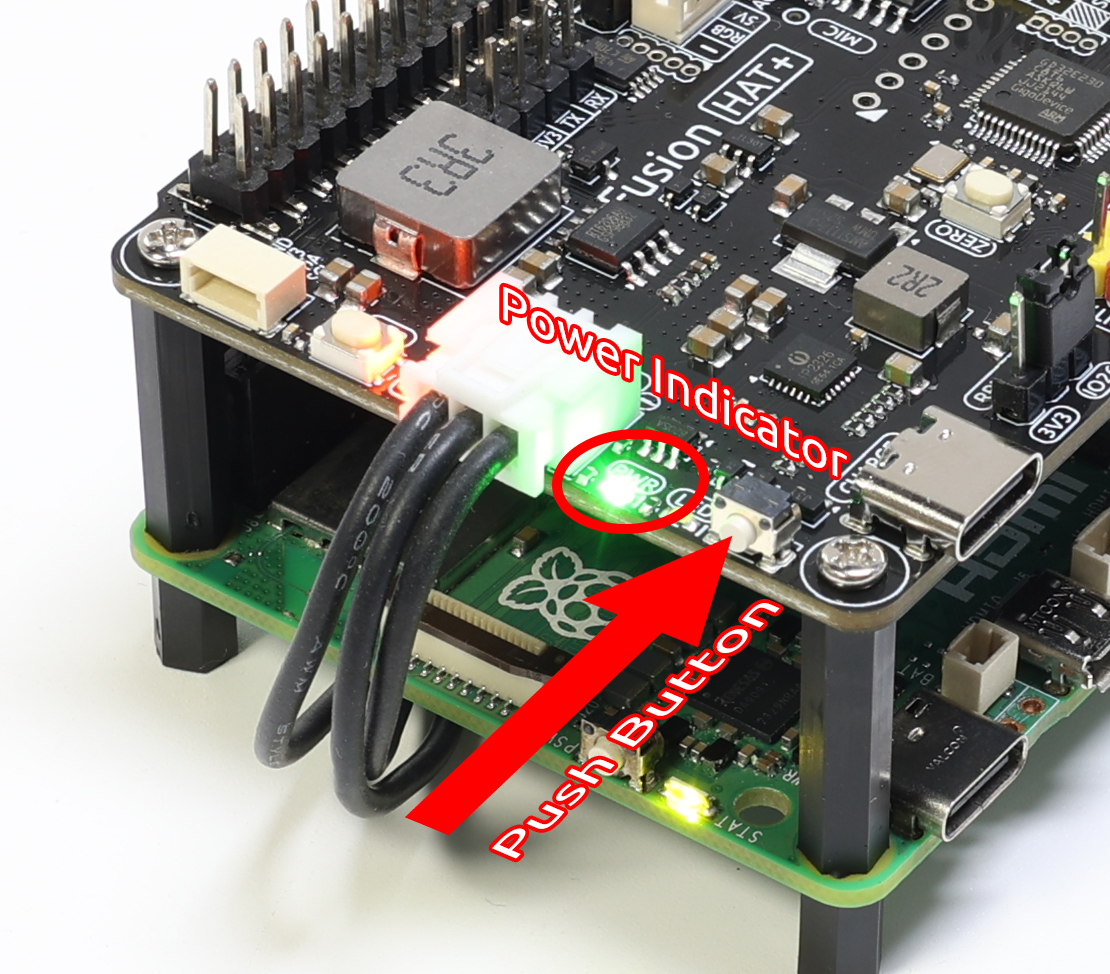

Wenn der Akku ausreichend geladen ist, drücke kurz die Ein-/Aus-Taste auf dem Fusion HAT.

  • Die PWR-LED leuchtet auf.

  • Die Batterie-LEDs leuchten ebenfalls auf.

  • Der Raspberry Pi wird automatisch eingeschaltet.

_images/power_button.jpg

Herunterfahrverhalten konfigurieren

Der Fusion HAT verwendet das Herunterfahrsignal des Raspberry Pi zur Steuerung der gesamten Systemstromversorgung. Daher musst du das Herunterfahrverhalten korrekt konfigurieren.

Für Raspberry Pi 5 und 4B

Diese Modelle unterstützen ein vollständiges Ausschalten nach dem Herunterfahren. Der Fusion HAT überwacht die 3,3-V-Leitung, um den Stromstatus des Pi zu erkennen.

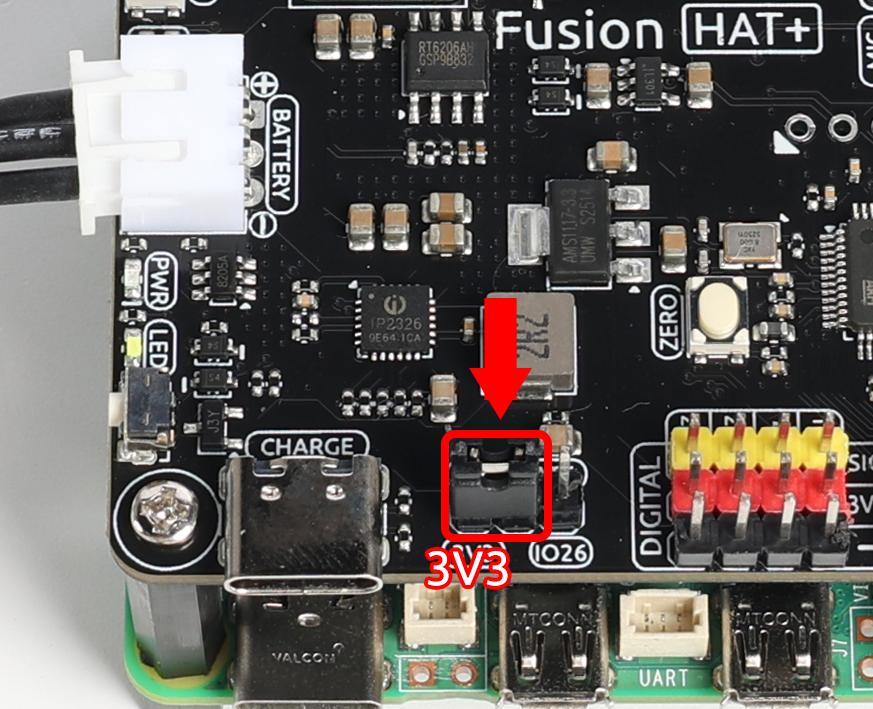

  1. Setze den Jumper auf RPI State → Pi3V3.

    _images/state_3v3.jpg

  2. Öffne das EEPROM-Konfigurationstool:

    sudo raspi-config

  3. Navigiere zu Advanced Options → A12 Shutdown Behaviour.

    _images/shutdown_behaviour.png

  4. Wähle B1 Full Power Off.

    _images/run_power_off.png

  5. Speichere die Änderungen. Du wirst aufgefordert, neu zu starten, damit die neuen Einstellungen wirksam werden.

Für Raspberry Pi Zero 2W, 3B, 3B+

Diese Modelle unterstützen kein vollständiges Ausschalten über 3,3 V. Stattdessen muss GPIO26 als Herunterfahr-Statusanzeige konfiguriert werden.

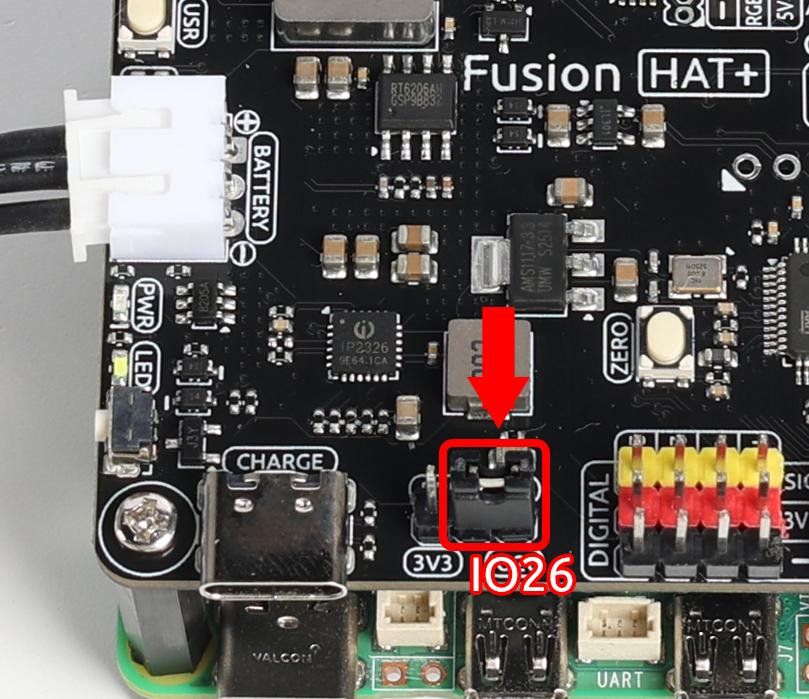

  1. Setze den Jumper auf RPI_STATE → IO26.

    _images/state_io26.jpg

  2. Bearbeite die Datei /boot/firmware/config.txt:

    sudo nano /boot/firmware/config.txt

  3. Füge am Ende die folgende Zeile hinzu, um GPIO26 beim Herunterfahren auf Low und beim Einschalten auf High zu setzen:

    dtoverlay=gpio-poweroff,gpio_pin=26,active_low=1

  4. Starte neu, um die Änderungen anzuwenden:

    sudo reboot

Installiere das fusion-hat-Modul

Das fusion-hat-Paket stellt die erforderlichen Bibliotheken und Tools zur Bedienung der Fusion-HAT-Hardware bereit.

Führe den folgenden Installationsbefehl aus:

curl -sSL https://raw.githubusercontent.com/sunfounder/sunfounder-installer-scripts/main/install-fusion-hat.sh | sudo bash

Nachdem die Installation abgeschlossen ist, starte den Raspberry Pi neu. Führe anschließend das Audio-Einrichtungsskript aus:

sudo /opt/setup_fusion_hat_audio.sh

Damit ist die Softwareinstallation für den Fusion HAT abgeschlossen.

Sicheres Herunterfahren

Nach der obigen Einrichtung kannst du deinen Fusion HAT sicher über die integrierte Ein-/Aus-Taste herunterfahren. Dieser Schritt dient nur dazu, dir zu zeigen, wie du bei Bedarf herunterfährst – du musst jetzt nicht ausschalten und kannst mit dem nächsten Schritt fortfahren.

Sanftes Herunterfahren

  • Halte die Ein-/Aus-Taste für 2 Sekunden gedrückt.

  • Die beiden Strom-LEDs blinken schnell.

  • Lasse die Taste los → der Fusion HAT löst das Herunterfahren des Raspberry Pi aus.

  • Sobald der Pi vollständig heruntergefahren ist, trennt der Fusion HAT automatisch die Stromversorgung.

  • Dies schützt deine SD-Karte und Dateien.

Hartes Herunterfahren

  • Wenn das System einfriert oder abstürzt, halte die Ein-/Aus-Taste für mehr als 5 Sekunden gedrückt.

  • Der Fusion HAT erzwingt ein Ausschalten.

  • ⚠️ Warnung: Dies kann die SD-Karte oder Systemdateien beschädigen. Nur bei Bedarf verwenden.
