2.1 Digitaler Ausgang

Unter den vielen Mikrocontroller-Entwicklungsboards zeichnet sich der ESP32 durch seine hohe Leistung und Vielseitigkeit aus. Dieses Projekt zeigt, wie Sie die digitalen Ausgabepins des ESP32-Boards verwenden, um ein externes Gerät zu steuern – in diesem Fall eine LED zum Leuchten zu bringen. Dies dient als Grundlage für das Erlernen der ESP32-Programmierung und als Einstieg in die Erforschung von IoT-Anwendungen.

Verfügbare Pins

Hier ist eine Liste der verfügbaren Pins auf dem ESP32-Board für dieses Projekt.

Verfügbare Pins

IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO32, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

Benötigte Komponenten

In diesem Projekt benötigen wir die folgenden Komponenten.

KOMPONENTEN-BESCHREIBUNG

KAUFLINK

ESP32 WROOM 32E

BUY

ESP32 Kamera-Erweiterung

-

Breadboard

BUY

Mehrere Verbindungskabel

BUY

Widerstand

BUY

LED

BUY

Schaltplan

../_images/circuit_2.1_led.png

Dieser Schaltkreis funktioniert nach einem einfachen Prinzip, und die Stromrichtung ist in der Abbildung gezeigt. Die LED leuchtet nach dem 220-Ohm-Strombegrenzungswiderstand auf, wenn Pin 26 ein hohes Signal ausgibt. Die LED erlischt, wenn Pin 26 ein niedriges Signal ausgibt.

Verkabelung

../_images/2.1_hello_led_bb.png

Code hochladen

  1. Laden Sie diesen Code herunter oder kopieren Sie ihn direkt in die Arduino IDE.

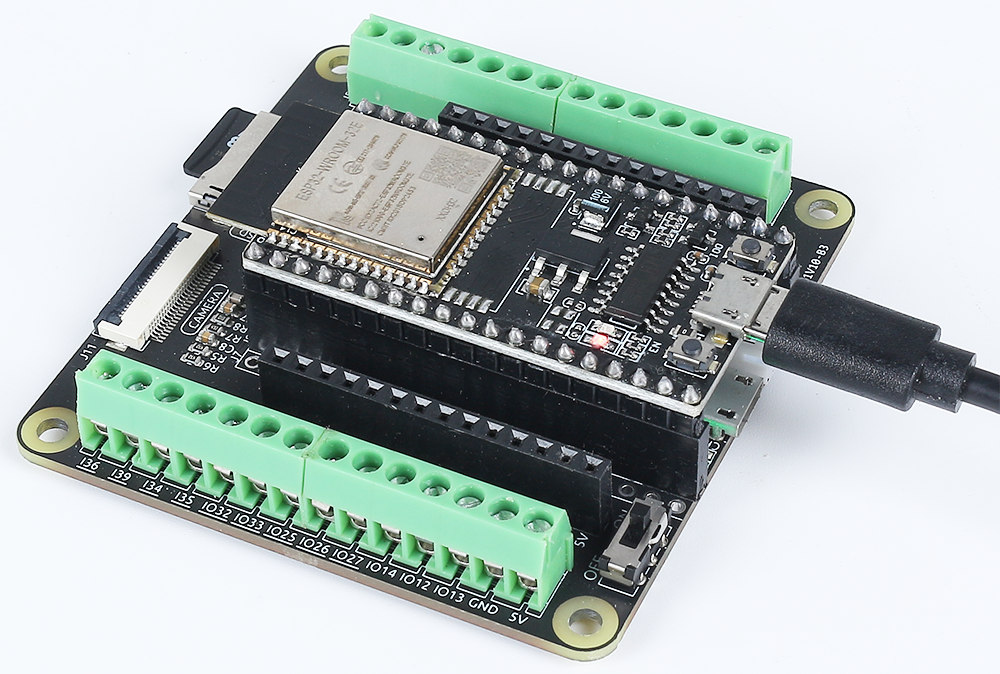

  2. Verbinden Sie dann den ESP32 WROOM 32E mit Ihrem Computer über ein Mikro-USB-Kabel.

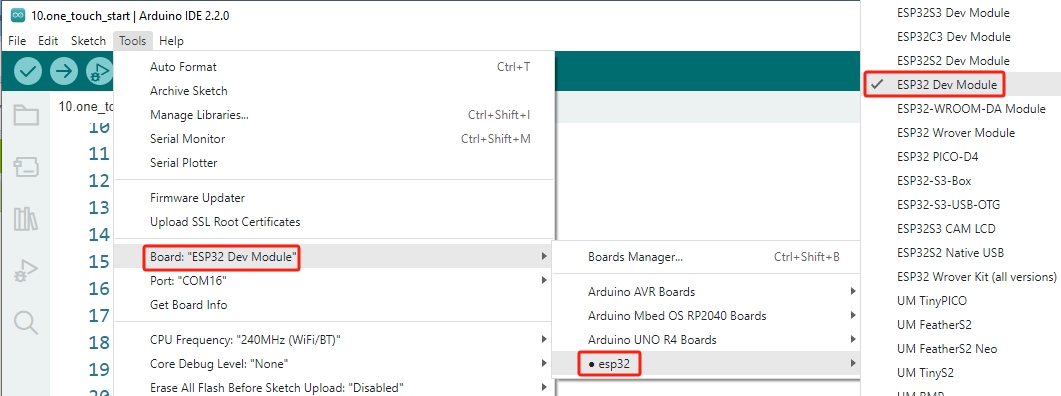

  3. Wählen Sie das Board (ESP32 Dev Module) und den entsprechenden Port aus.

    ../_images/choose_board.png

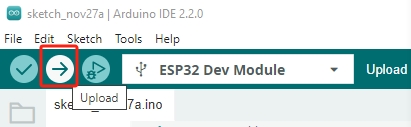

  4. Klicken Sie nun auf die Schaltfläche Hochladen, um den Code auf das ESP32-Board hochzuladen.

    ../_images/click_upload.png

  5. Nachdem der Code erfolgreich hochgeladen wurde, sehen Sie die LED blinken.

Wie funktioniert das?

  1. Deklarieren Sie eine ganzzahlige Konstante namens ledPin und weisen Sie ihr den Wert 26 zu.

    const int ledPin = 26;  // Der GPIO-Pin für die LED

  2. Initialisieren Sie nun den Pin in der Funktion setup(), wobei Sie den Pin auf den Modus OUTPUT setzen müssen.

    void setup() {
    pinMode(ledPin, OUTPUT);
}

    • void pinMode(uint8_t pin, uint8_t mode);: Diese Funktion wird verwendet, um den GPIO-Betriebsmodus für einen bestimmten Pin festzulegen.

      • pin definiert die GPIO-Pin-Nummer.

      • mode legt den Betriebsmodus fest.

      Die folgenden Modi werden für die grundlegende Ein- und Ausgabe unterstützt:

      • INPUT setzt den GPIO als Eingang ohne Pullup oder Pulldown (hoher Widerstand).

      • OUTPUT setzt den GPIO auf Ausgangs-/Lesemodus.

      • INPUT_PULLDOWN setzt den GPIO als Eingang mit internem Pulldown.

      • INPUT_PULLUP setzt den GPIO als Eingang mit internem Pullup.

  3. Die Funktion loop() enthält die Hauptlogik des Programms und wird kontinuierlich ausgeführt. Sie wechselt zwischen dem Setzen des Pins auf HIGH und LOW, mit einsekündigen Intervallen dazwischen.

    void loop() {
    digitalWrite(ledPin, HIGH);   // turn the LED on (HIGH is the voltage level)
    delay(1000);                       // wait for a second
    digitalWrite(ledPin, LOW);    // turn the LED off by making the voltage LOW
    delay(1000);                       // wait for a second
}

    • void digitalWrite(uint8_t pin, uint8_t val);: Diese Funktion setzt den Zustand des ausgewählten GPIO auf HIGH oder LOW. Diese Funktion wird nur verwendet, wenn der pinMode als OUTPUT konfiguriert wurde.

      • pin definiert die GPIO-Pin-Nummer.

      • val setzt den digitalen Ausgangszustand auf HIGH oder LOW.
