Matrice LED à points

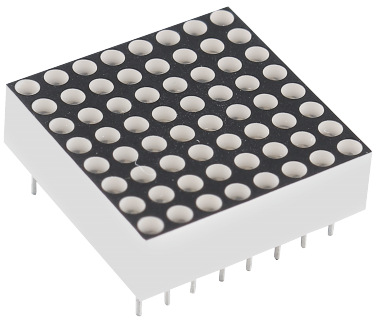

../../_images/matrix_pic.png

La matrice LED à points peut être divisée en deux types : Cathode commune (CC) et Anode commune (CA). Elles se ressemblent extérieurement, mais leur structure électrique interne est différente.

La matrice LED utilisée dans ce kit est de type Anode commune (CA). Vous pouvez l’identifier grâce au marquage « 788BS » imprimé sur le côté du module.

Disposition des broches

Les broches sont situées des deux côtés à l’arrière du module. Lorsque vous faites face au côté portant l’étiquette :

  • Les broches 1–8 se trouvent d’un côté

  • Les broches 9–16 se trouvent du côté opposé

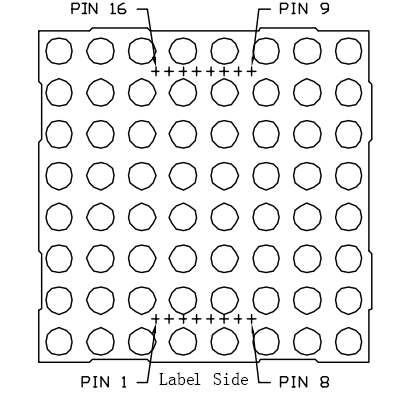

Vue externe :

../../_images/matrix_pin.png

Structure interne

La figure suivante montre la structure interne de la matrice LED à points.

  • Dans une matrice Anode commune (CA), ROW = Anode et COL = Cathode

  • Dans une matrice Cathode commune (CC), ROW = Cathode et COL = Anode

../../_images/matrix_internal.png

Pour les types CA et CC, la position physique des broches de lignes et de colonnes est identique — seule la polarité électrique diffère.

Correspondance des broches

COL

1

2

3

4

5

6

7

8

Broche n°

13

3

4

10

6

11

15

16

ROW

1

2

3

4

5

6

7

8

Broche n°

9

14

8

12

1

7

2

5

Comment les LED sont allumées

Pour contrôler une LED individuelle, vous devez activer correctement ses broches ROW et COL.

Exemple : LED en haut à gauche (ROW 1, COL 1)

  • Type CA Définir ROW broche 9 = High, COL broche 13 = Low

  • Type CC Définir COL broche 13 = High, ROW broche 9 = Low

Exemple : allumer toute la première colonne

  • Type CA Définir COL broche 13 = Low Définir ROW broches 9, 14, 8, 12, 1, 7, 2, 5 = High

  • Type CC Définir COL broche 13 = High Définir ROW broches 9, 14, 8, 12, 1, 7, 2, 5 = Low

Cette méthode de balayage lignes-colonnes permet de contrôler chaque LED individuellement à l’aide du multiplexage.
