1.3.2 Servo

Einführung

In diesem Projekt lernen wir, wie man den Servo zum Drehen bringt.

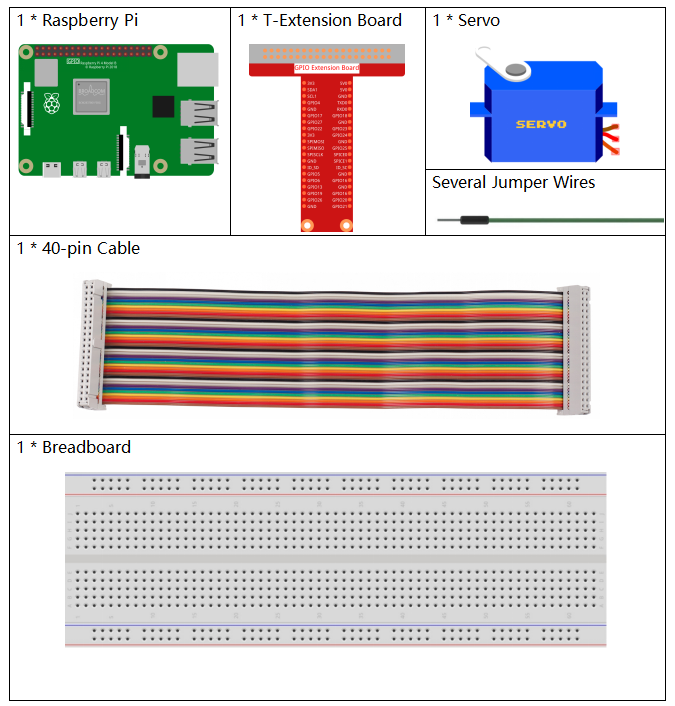

Komponenten

../_images/list_1.3.21.png

Schaltplan

../_images/image337.png

Experimentelle Vorgehensweise

Schritt 1: Bauen Sie die Schaltung auf.

../_images/image125.png

Schritt 2: Gehen Sie zum Ordner des Codes.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Schritt 3: Führen Sie den Code aus.

sudo node servo.js

Nach der Ausführung des Programms dreht sich der Servo von 0 Grad auf 180 Grad und dann von 180 Grad auf 0 Grad, zyklisch.

Code

const Gpio = require('pigpio').Gpio;

SERVO_MIN_ANGLE = 0
SERVO_MAX_ANGLE = 180
SERVO_MIN_PULSE = 500
SERVO_MAX_PULSE = 2500

ServoPin = new Gpio(18,{mode: Gpio.OUTPUT})

function map(value, inMin, inMax, outMin, outMax){
    return (outMax - outMin) * (value - inMin) / (inMax - inMin) + outMin
}

function angle2pulse(angle){
    return Math.floor(map(angle,SERVO_MIN_ANGLE,SERVO_MAX_ANGLE,SERVO_MIN_PULSE ,SERVO_MAX_PULSE))
}

let angle=90;
let step=5;
setInterval(() => {
    if(angle>=180||angle<=0){
        step=-step
    }
    angle+=step;
    ServoPin.servoWrite(angle2pulse(angle));
}, 20);

Code Erklärung

const Gpio = require('pigpio').Gpio;
ServoPin = new Gpio(18,{mode: Gpio.OUTPUT})

Importieren Sie das pigpio-Modul und erstellen Sie ein Objekt der Klasse Gpio, ServoPin, um die Ausgabe von Gpio18 zu steuern.

SERVO_MIN_ANGLE = 0
SERVO_MAX_ANGLE = 180
SERVO_MIN_PULSE = 500
SERVO_MAX_PULSE = 2500

function map(value, inMin, inMax, outMin, outMax){
    return (outMax - outMin) * (value - inMin) / (inMax - inMin) + outMin
}

function angle2pulse(angle){
    return Math.floor(map(angle,SERVO_MIN_ANGLE,SERVO_MAX_ANGLE,SERVO_MIN_PULSE ,SERVO_MAX_PULSE))
}

Die Funktion, die den Winkel in die Impulsbreite umwandelt, ist hier definiert. Dies liegt daran, dass die Servo-Steuerungsfunktion servoWrite(pulseWidth) in der Gpio-Klasse die Impulsbreite anstelle des Winkels schreiben muss. Der Winkelbereich des von uns verwendeten Servos beträgt 0~180 und muss in den Bereich der Impulsbreite, 500~2500, umgewandelt werden.

let angle=90;
let step=5;
setInterval(() => {
    if(angle>=180||angle<=0){
        step=-step
    }
    angle+=step;
    ServoPin.servoWrite(angle2pulse(angle));
}, 20);

Lassen Sie den Servowinkel hin und her von 0 bis 180 Grad abweichen.

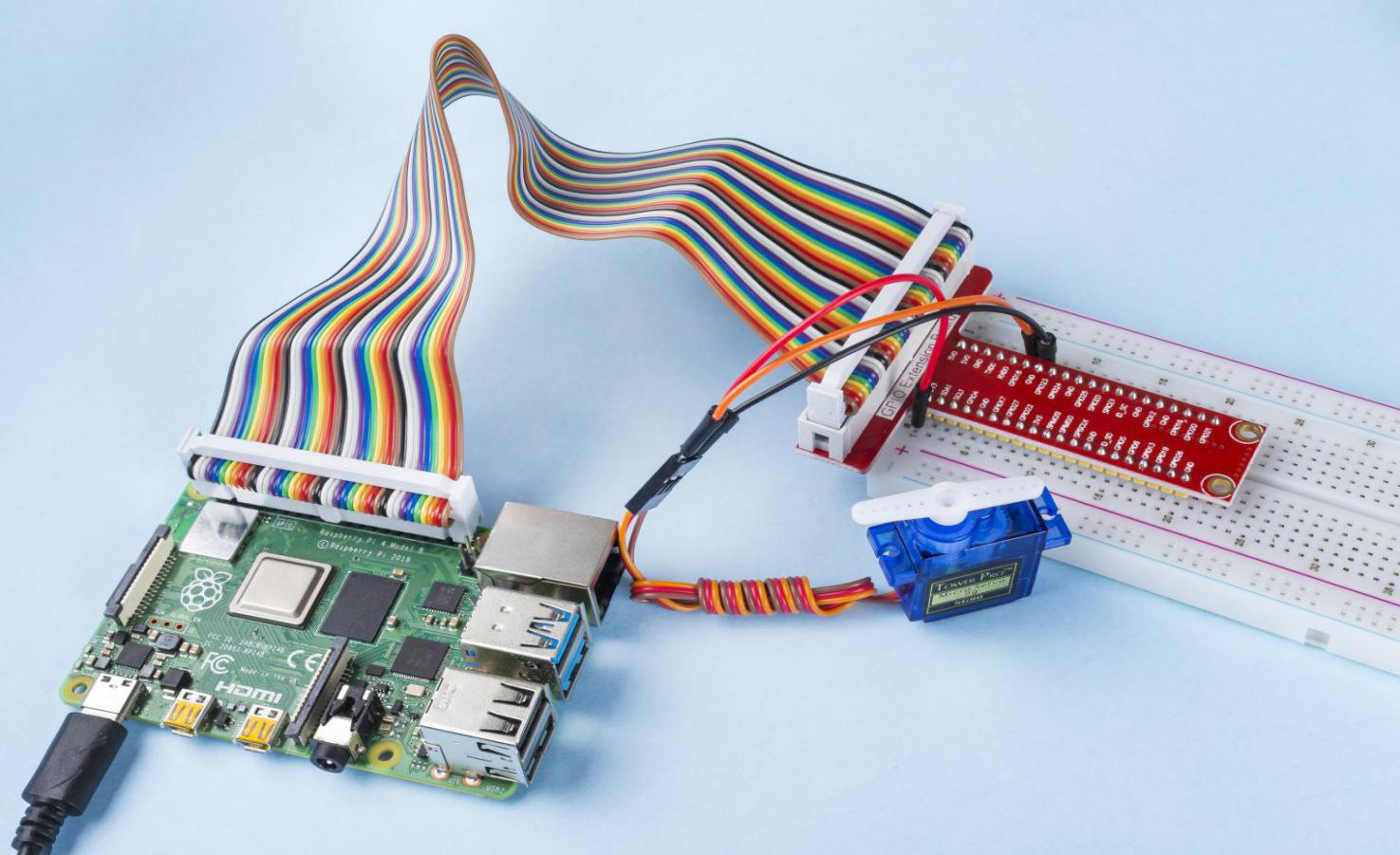

Phänomenbild

../_images/image1261.jpeg
