5. Überwachung des häuslichen Umfelds

In diesem Kapitel werden wir Blynk verwenden, um einen Umweltmonitor für das Zuhause zu erstellen. Sie können mit dem DHT11 und dem Fotowiderstand die Temperatur, die Luftfeuchtigkeit und die Lichtintensität eines Raumes messen. Indem Sie diese Werte an Blynk senden, können Sie die Umgebung Ihres Zuhauses über das Internet überprüfen.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein gesamtes Set zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
3 in 1 Starter Kit	380+	3 in 1 Starter Kit

Sie können diese auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
Arduino Uno R4 Minima	-
Breadboard	KAUFEN
ESP8266 Modul	KAUFEN
Jumper-Kabel	KAUFEN
Widerstand	KAUFEN
Fotowiderstand	KAUFEN
DHT11 Feuchtigkeits- und Temperatursensor	-

1. Schaltung aufbauen

Bemerkung

Das ESP8266-Modul benötigt einen hohen Strom, um einen stabilen Betrieb zu gewährleisten. Stellen Sie also sicher, dass die 9V-Batterie angeschlossen ist.

2. Dashboard bearbeiten

1. Für die Aufzeichnung von Luftfeuchtigkeitswerten erstellen Sie einen Datastream vom Typ Virtual Pin auf der Datastream-Seite. Setzen Sie den DATENTYP auf Double und MIN und MAX auf 0 und 100. Setzen Sie auch die Einheiten auf Percentage, %.



2. Erstellen Sie dann einen Datastream vom Typ Virtual Pin für die Temperaturaufzeichnung. Setzen Sie DATENTYP auf Double, MIN und MAX auf -30 und 50, und die Einheiten auf Celsius, °C.

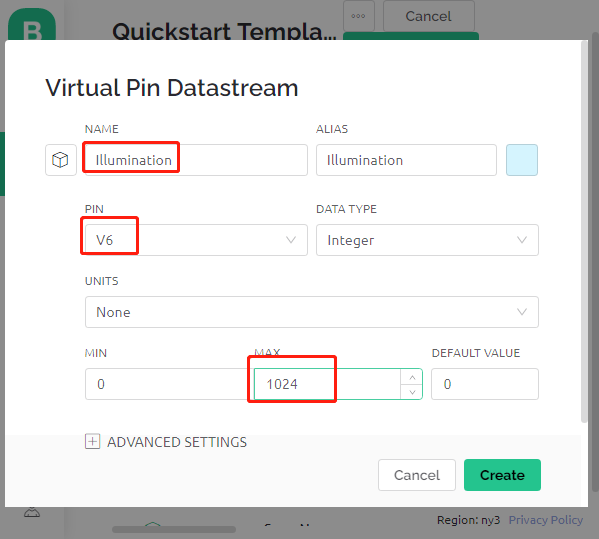

3. Erstellen Sie auch einen Datastream vom Typ Virtual Pin zur Aufzeichnung der Lichtintensität. Verwenden Sie den Standarddatentyp - Integer, mit MIN und MAX auf 0 und 1024 eingestellt.



4. Gehen Sie zur Wed Dashboard-Seite, ziehen Sie zwei Label-Widgets und setzen Sie ihre Datenströme jeweils auf V4 und V5. Ziehen Sie ein Gauge-Widget und setzen Sie den Datenstrom auf V6. In den Widget-Einstellungen können Sie Farbänderung basierend auf Wert aktivieren und die entsprechende Farbe auswählen, um das Widget ansprechender und intuitiver zu gestalten.

3. Den Code ausführen

1. Öffnen Sie die Datei 5.home_environment_monitoring.ino unter dem Pfad 3in1-kit\iot_project\5.home_environment_monitoring oder kopieren Sie diesen Code in die Arduino IDE.

   Bemerkung

   • Hier wird die DHT sensor library verwendet. Sie können diese aus dem Library Manager installieren.



2. Ersetzen Sie die Template ID, den Device Name und den Auth Token durch Ihre eigenen. Sie müssen auch die ssid und das Passwort des von Ihnen verwendeten WLANs eingeben. Für detaillierte Anleitungen siehe 1.3 Verbindung des R4-Boards mit Blynk herstellen.

3. Wählen Sie das richtige Board und den richtigen Port aus und klicken Sie auf den Upoad-Button.

4. Öffnen Sie den seriellen Monitor (Baudrate auf 115200 einstellen) und warten Sie, bis eine Meldung, wie z.B. eine erfolgreiche Verbindung, erscheint.



   Bemerkung

   Wenn die Meldung ESP is not responding beim Verbinden erscheint, folgen Sie bitte diesen Schritten.

   • Stellen Sie sicher, dass die 9V-Batterie angeschlossen ist.

   • Setzen Sie das ESP8266-Modul zurück, indem Sie den RST-Pin für 1 Sekunde mit GND verbinden und dann trennen.

   • Drücken Sie den Reset-Knopf auf dem R4-Board.

   Manchmal müssen Sie den obigen Vorgang 3-5 Mal wiederholen, bitte haben Sie Geduld.

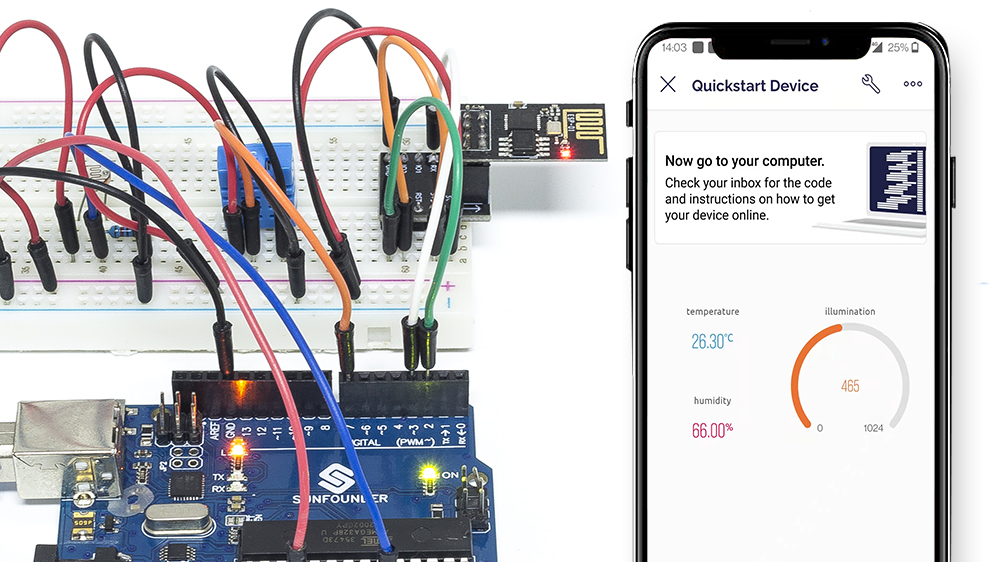

5. Nun sehen Sie die aktuelle Raumtemperatur, Luftfeuchtigkeit und Lichtintensität in Blynk.



6. Wenn Sie Blynk auf mobilen Geräten verwenden möchten, verweisen Sie auf Wie verwendet man Blynk auf einem Mobilgerät?.



Wie funktioniert das?

Diese beiden Funktionen werden verwendet, um die Temperatur, Luftfeuchtigkeit und Lichtintensität des Raumes zu erhalten.

int readLight(){
    return analogRead(lightPin);
}

bool readDHT() {

    // Reading temperature or humidity takes about 250 milliseconds!
    // Sensor readings may also be up to 2 seconds 'old' (it's a very slow sensor)
    humidity = dht.readHumidity();
    // Read temperature as Celsius (the default)
    temperature = dht.readTemperature();

    // Check if any reads failed and exit early (to try again).
    if (isnan(humidity) || isnan(temperature)) {
        Serial.println("Failed to read from DHT sensor!");
        return false;
    }
    return true;
}

Mit dem Blynk Timer werden die Raumtemperatur, Luftfeuchtigkeit und Lichtintensität jede Sekunde abgerufen und an den Datenstrom in der Blynk Cloud gesendet, von wo aus die Widgets die Daten anzeigen.

void myTimerEvent()
{
    bool chk = readDHT();
    int light = readLight();
    if(chk){
        Blynk.virtualWrite(V4,humidity);
        Blynk.virtualWrite(V5,temperature);
    }
    Blynk.virtualWrite(V6,light);
}
