Hardwarebeschreibung
Technische Daten
Parameter |
Beschreibung |
|---|---|
Displaygröße |
3,5 Zoll |
LCD-Typ |
IPS |
Blickwinkel |
Voller Betrachtungswinkel |
Modulschnittstelle |
SPI (unterstützt SPI-Eingang bis zu 125 MHz) |
Auflösung |
320 × 480 (Pixel) |
Anzahl der Pins |
40-polig (wie beim Raspberry Pi) |
Farben |
65K |
Touchscreen-Controller |
XPT2046 |
LCD-Treiber-IC |
ST7796U |
Hintergrundbeleuchtung |
LED |
Leistungsaufnahme |
0,16 A × 5 V |
Betriebstemperatur (℃) |
-20 bis 60 |
Aktive Fläche |
48,96 × 73,44 (mm) |
PCB-Größe des Moduls |
85,42 × 55,60 (mm) |
Verpackungsgröße |
132 × 96 × 40 (mm) |
Produktgewicht (inklusive Verpackung) |
93,8 g |
Schnittstellenbelegung

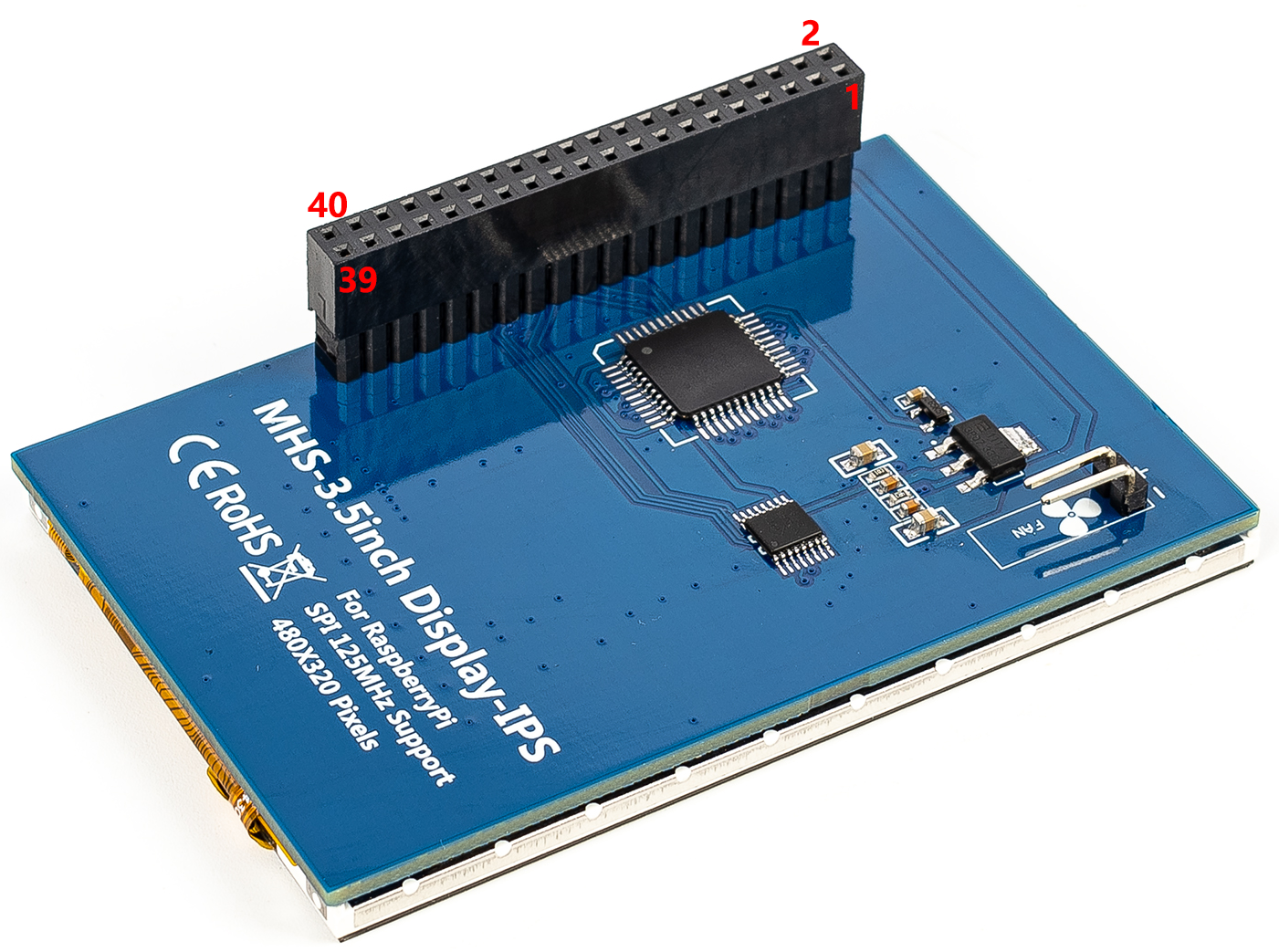

Hier sehen Sie das Pinbelegungsdiagramm des 3,5-Zoll-IPS-Displays. Tatsächlich sind nur die ersten 26 Pins verbunden. Die Pins 27–40 sind nicht belegt; sie dienen lediglich der Kompatibilität mit den aktuellen 40-poligen Raspberry-Pi-Modellen und verringern das Risiko eines falschen Aufsteckens.
PIN-Nr. |
Symbol |
Beschreibung |
|---|---|---|
1, 17 |
3.3V |
Versorgungsspannungseingang (3,3 V) |
2, 4 |
5V |
Versorgungsspannungseingang (5 V) |
3, 5, 7, 8, 10, 12, 13, 15, 16, 27~40 |
NC |
Nicht verbunden |
6, 9, 14, 20, 25 |
GND |
Masse |
11 |
TP_IRQ |
Interruptsignal des Touchpanels, aktiv low bei Berührung |
18 |
LCD_RS |
Registerauswahlsignal des LCD (low: Befehl, high: Daten) |
19 |
LCD_SI / TP_SI |
SPI-Dateneingang für LCD-Display / Touchpanel |
21 |
TP_SO |
SPI-Datenausgang des Touchpanels |
22 |
RST |
Reset-Signal, aktiv low |
23 |
LCD_SCK / TP_SCK |
SPI-Taktsignal für LCD-Display / Touchpanel |
24 |
LCD_CS |
Chip-Select-Signal des LCD, aktiv low |
26 |
TP_CS |
Chip-Select-Signal des Touchpanels, aktiv low |
Lüfter-Pins

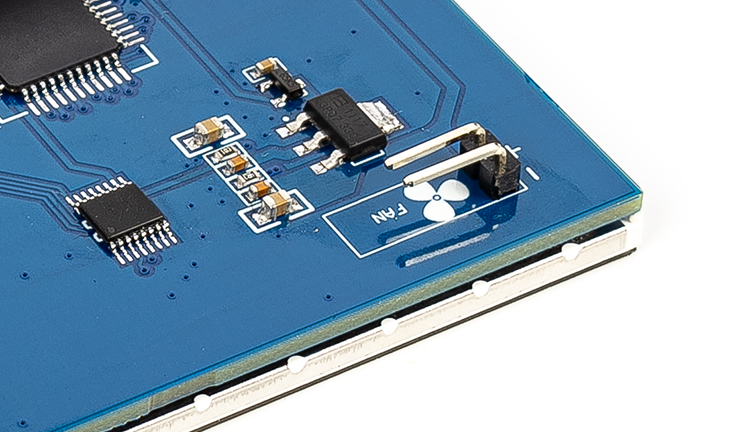

Auf der Rückseite des Displays befinden sich zwei Lüfter-Pins, an die ein externer Lüfter angeschlossen werden kann. Sobald der Lüfter angeschlossen ist, läuft er jedoch dauerhaft und kann nicht per Software gesteuert werden.
