Schnellstartanleitung

Pinbelegung

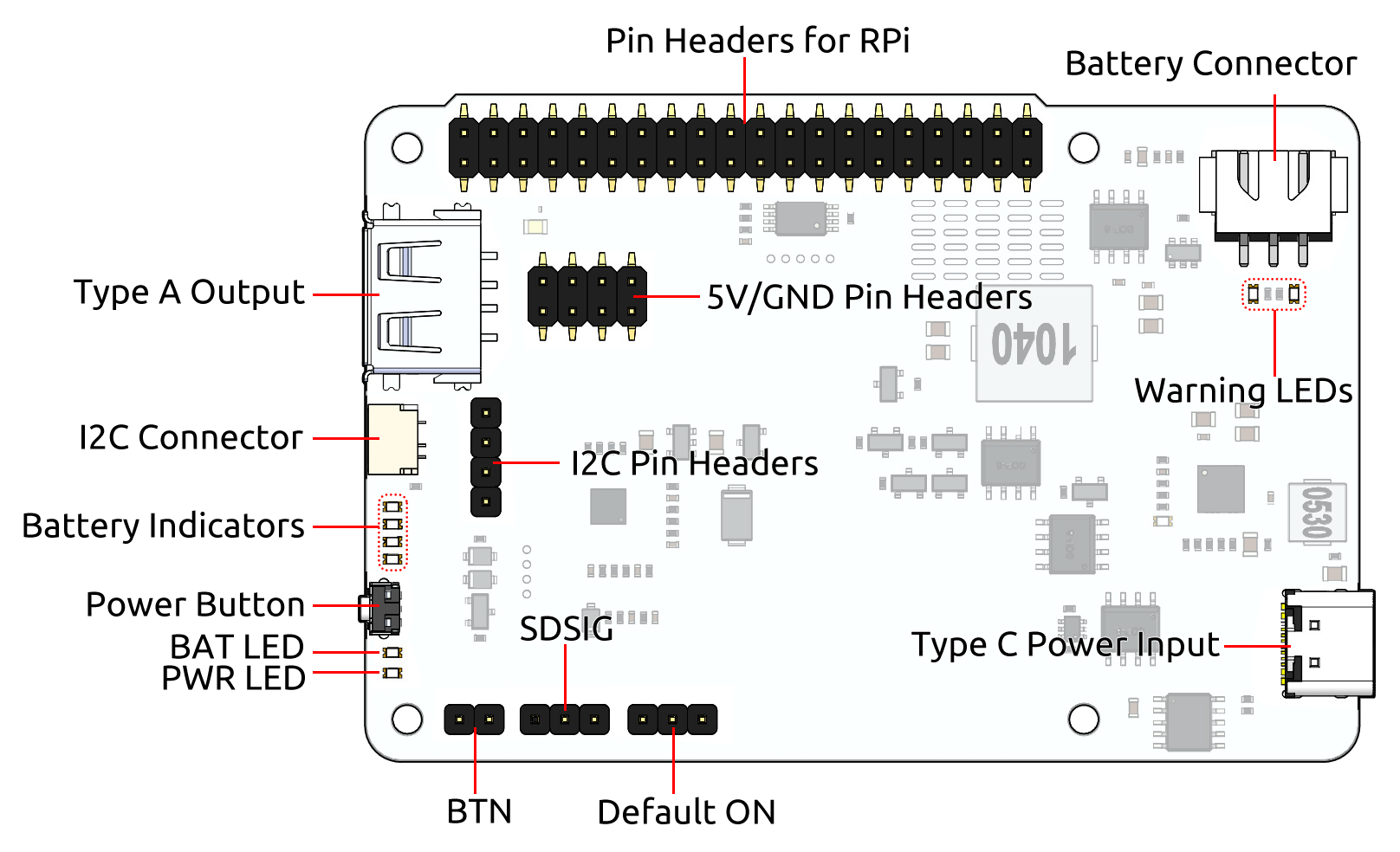

_images/pipower3_pinout.png

  1. Stromeingang: Externe Stromversorgung, kann den Raspberry Pi direkt mit Strom versorgen und gleichzeitig den Akku laden.

  2. Standardmäßig EIN/AUS: Wählen Sie, ob das Gerät automatisch gestartet werden soll, wenn die externe Stromversorgung im ausgeschalteten Zustand angeschlossen wird.

  3. SDSIG: Abschaltsignal, verbindet Pin 26 mit dem mittleren Pin über einen Jumper, der SDSIG mit GPIO26 auf dem Raspberry Pi verbindet. Nach der Konfiguration, wenn der Raspberry Pi heruntergefahren wird, wird GPIO26 auf High gesetzt, was PiPower 3 signalisiert, sich auszuschalten.

  4. BTN: Externer Netzschalter-Jumper, verwendet für externen Netzschalter.

  5. PWR LED: Status-LED des Ausgangs, leuchtet, wenn der Ausgang aktiviert ist.

  6. BAT LED: Die leuchtende LED zeigt an, dass der Akku derzeit Strom liefert. Zu diesem Zeitpunkt muss der Akkustand überwacht werden, um Schäden durch Tiefentladung zu vermeiden.

  7. Netzschalter: Eingebauter Netzschalter zur Steuerung der Stromversorgung der Platine:

  • Einmal drücken: Aktiviert den Ausgang.

  • 2 Sekunden halten, bis die beiden mittleren Batterie-LEDs leuchten, dann loslassen: Sendet eine Abschaltanforderung über i2c.

  • Mehr als 5 Sekunden gedrückt halten: Schaltet den Ausgang direkt aus.

  1. Batterieanzeige: Zeigt den Akkustand und den Ladezustand an.

  2. I2C-Anschluss: SH1.0 4P-Anschluss, kompatibel mit qwIIC und STEMMA QT.

  3. I2C-Pin-Header: 1x4P 2.54-Pin-Header.

  4. Typ-A-Ausgang: 5V-Ausgangsschnittstelle.

  5. 5V/GND-Pin-Header: 2 x 4P 2.54-Pin-Header.

  6. Pin-Header für RPi: Raspberry Pi-Pin-Header, direkt verbunden mit dem Raspberry Pi.

  7. Batterieanschluss: XH2.54 3P-Akkustecker.

  8. Warn-LEDs: Wenn die Batterie verpolt ist, leuchten zwei rote LEDs auf und warnen vor der Verpolung.

Betriebsschritte

  1. Laden Sie das PiPower 3.

Bevor Sie Ihr PiPower 3 verwenden, laden Sie es vollständig auf. Eine vollständige Ladung verhindert Batterieprobleme und gewährleistet eine optimale Leistung.

Zum Laden verwenden Sie ein 5V/3A PD-Ladegerät, wie das offizielle 27W-Netzteil von Raspberry Pi. Dies ermöglicht es dem PiPower 3, einen maximalen Strom von 3A zu liefern.

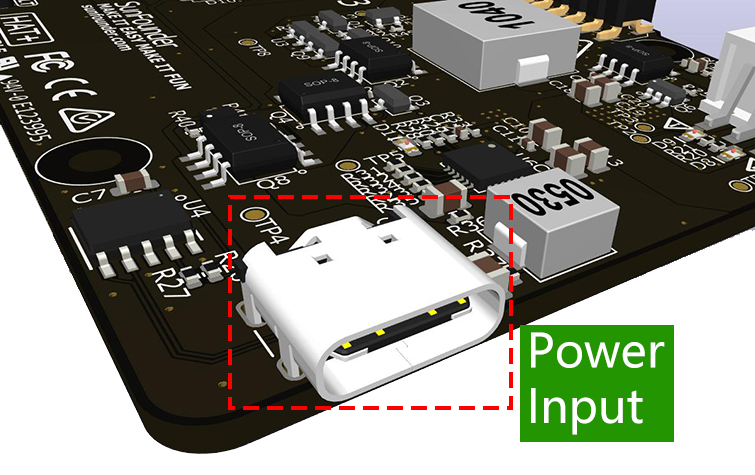

_images/power_input.jpg

Während des Ladevorgangs blinkt die Kontrollleuchte.

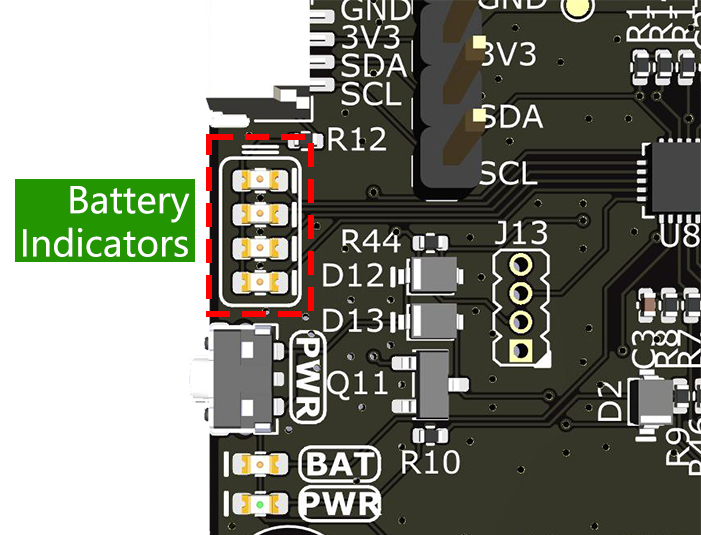

_images/battery_indicator.jpg

  • 4 LEDs leuchten: Akku >80%

  • 3 LEDs leuchten: 60% < Akku < 80%

  • 2 LEDs leuchten: 40% < Akku < 60%

  • 1 LED leuchtet: 20% < Akku < 40%

  • Erste LED blinkt: Akku < 20%

  • LEDs leuchten nacheinander auf: Ladevorgang

  • Mittlere zwei LEDs blinken: Warten auf Abschaltsignal

  • Alle LEDs aus: Keine Stromversorgung oder im Schlafmodus

  1. Ausgangsleistung an die Hauptplatine.

Wenn Sie einen Raspberry Pi verwenden, sind keine zusätzlichen Verdrahtungen erforderlich.

Für andere Hauptplatinen können Sie diese an den Typ-A-Ausgangsport des PiPower 3 anschließen oder zwei Jumper-Kabel verwenden.

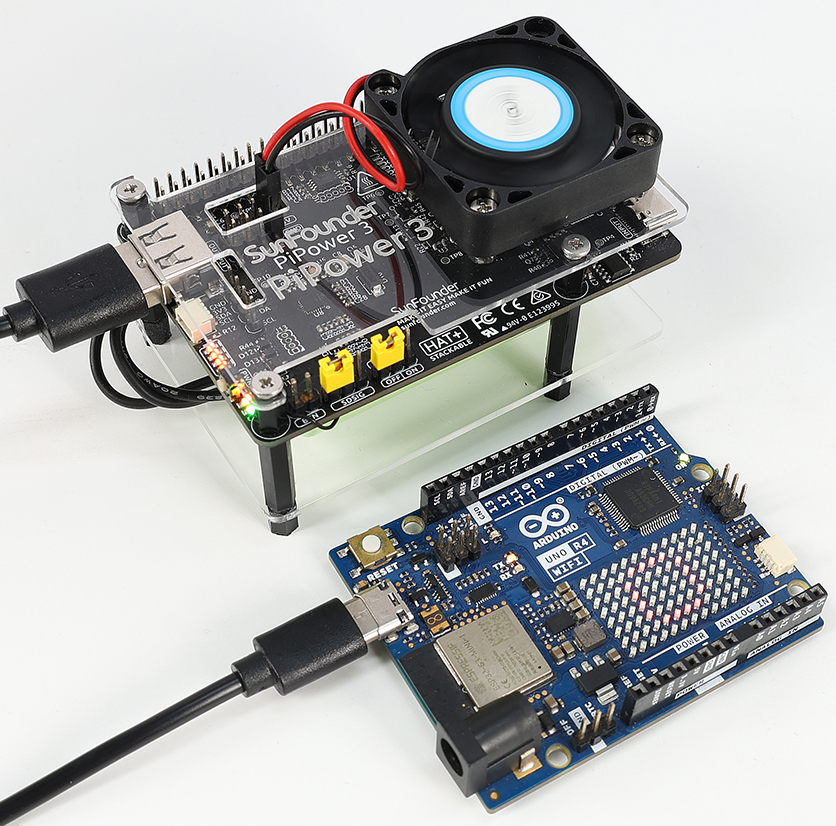

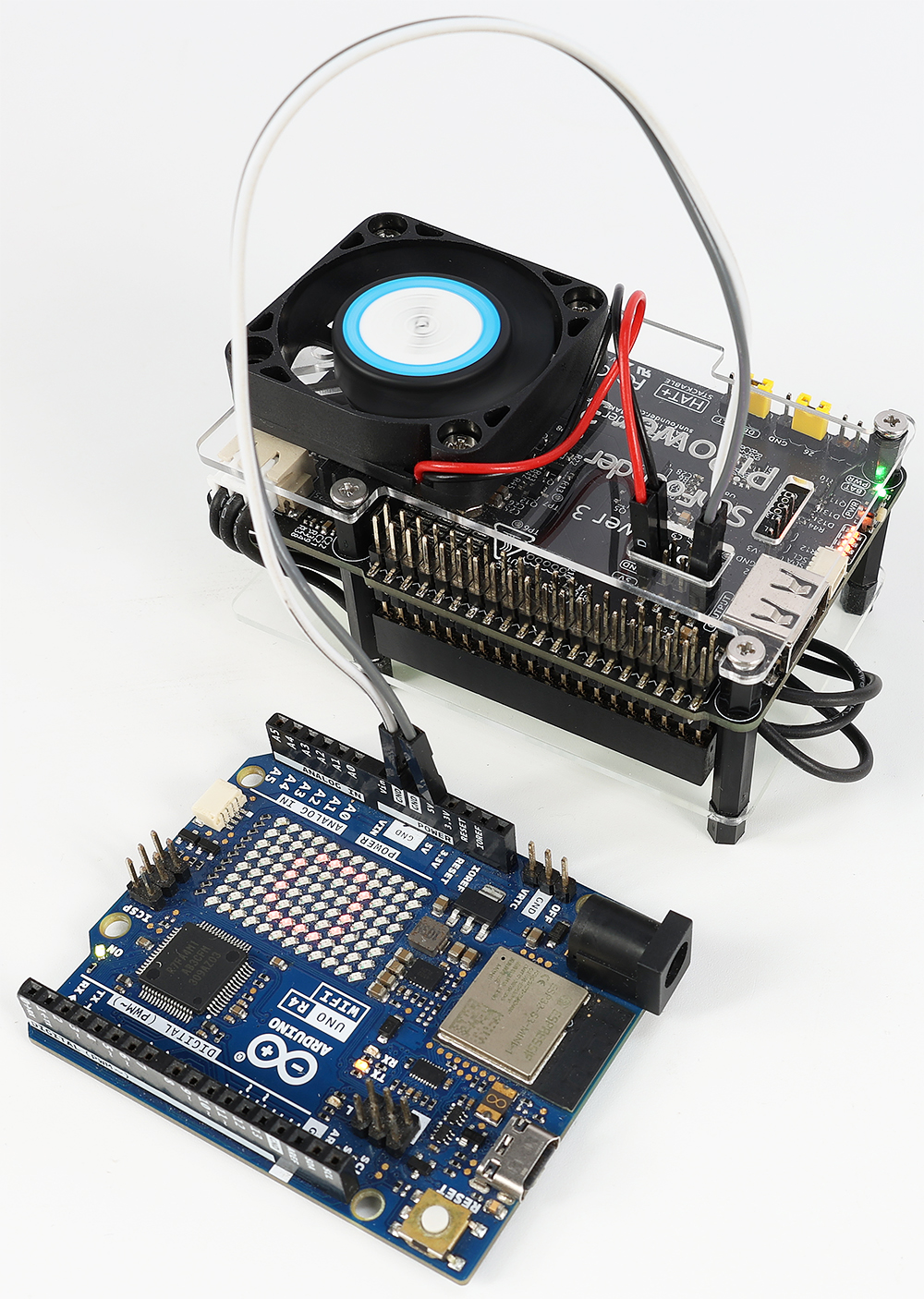

_images/output_mainboard.jpg _images/output_mainboard_pin.jpg

  1. Drücken Sie einmal den Netzschalter, um Ihre Hauptplatine mit Strom zu versorgen.

Sie werden sehen, dass die PWR LED aufleuchtet und Ihre Hauptplatine Strom vom PiPower 3 erhält.

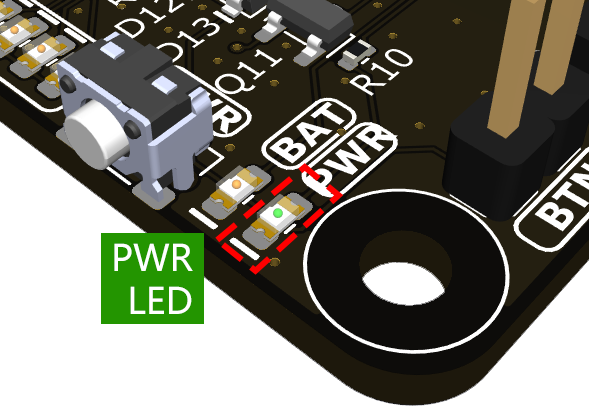

_images/pwr_led.png

  1. So schalten Sie die Stromversorgung nach dem Gebrauch aus.

  • Halten Sie den Schalter länger als 5 Sekunden gedrückt: Schaltet den Ausgang direkt aus.

  • Halten Sie den Schalter 2 Sekunden gedrückt, bis die beiden mittleren Batterie-LEDs aufleuchten, und lassen Sie dann los: Wenn Sie die Softwarekonfiguration konfiguriert haben, sendet diese Aktion eine Abschaltanforderung über I2C für ein sicheres Herunterfahren.

Bemerkung

Wenn Ihr Type-C-Stromkabel noch eingesteckt ist, zeigt die Batterieanzeige weiterhin den Ladestatus an, bis der Ladevorgang abgeschlossen ist.

Softwarekonfiguration

Zusätzlich zur direkten Nutzung des PiPower 3 können Sie auch unsere bereitgestellte Bibliothek verwenden, um Eingangs- und Ausgangsspannungen, Strom, Batteriespannung, Prozentsatz, Stromquelle, Ladestatus und andere interne Daten wie Abschaltanforderungen zu überwachen.

Bitte wählen Sie das entsprechende Tutorial basierend auf Ihrer Hauptplatine.
