12x8 LED 矩阵
Arduino UNO R4 WiFi 配有一个集成的 12x8 LED 矩阵,可以通过编程显示各种图形、动画、充当界面,甚至促进游戏体验。
在本指南中,我们提供一个简单的示例来帮助您在 LED 矩阵上显示所需的图案。
如何在 Arduino 中存储 LED 矩阵数据
要使用 LED 矩阵,您需要 Arduino_LED_Matrix 库,该库与 Renesas 核心一起安装。
UNO R4 WiFi 的 LED 矩阵库通过创建和加载帧到缓冲区来显示它们。一个帧,也称为”图像”,表示当前在矩阵上显示的内容。在由多个图像组成的动画中,每个图像被视为一帧。
要控制 UNO R4 WiFi 上的 12x8 LED 矩阵,至少需要 96 位内存空间。该库提供了两种方法。
一种方法使用二维数组 ,用 0 和 1 表示相应的 LED 是否熄灭或点亮。每个数字对应 LED 矩阵上的一个 LED。以下数组展示了一个心形图案。
// Use a two-dimensional array to represent a 12x8 LED matrix.
byte frame[8][12] = {
{ 0, 0, 1, 1, 0, 0, 0, 1, 1, 0, 0, 0 },
{ 0, 1, 0, 0, 1, 0, 1, 0, 0, 1, 0, 0 },
{ 0, 1, 0, 0, 0, 1, 0, 0, 0, 1, 0, 0 },
{ 0, 0, 1, 0, 0, 0, 0, 0, 1, 0, 0, 0 },
{ 0, 0, 0, 1, 0, 0, 0, 1, 0, 0, 0, 0 },
{ 0, 0, 0, 0, 1, 0, 1, 0, 0, 0, 0, 0 },
{ 0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 0 },
{ 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 }
};
另一种方法使用 32 位整数数组 来维护 LED 矩阵状态。这种方法更紧凑但稍微复杂一些。每个 unsigned long 存储 32 位。因此,对于一个包含 96 个 LED 的 12x8 LED 矩阵,您至少需要三个 unsigned long 变量。
每个
unsigned long包含 32 位,您可以将这些位视为 LED 矩阵中某一部分的状态。这些
unsigned long变量形成一个数组,封装了完整的 LED 矩阵状态。
以下是一个使用三个 unsigned long 变量表示 12x8 LED 矩阵的代码片段。
// Use an array of 32-bit integers to store the LED matrix.
unsigned long frame[] = {
0x3184a444, // State of the first 32 LEDs
0x42081100, // State of the next 32 LEDs
0xa0040000 // State of the last 32 LEDs
};
为了更好地可视化 LED 状态,这些值可以转换为二进制形式,其中每个位依次从左到右、从上到下表示每个 LED 状态。0 表示熄灭,1 表示点亮。
0x3184a444 -> 110001100001001010010001000100
0x42081100 -> 1000010000010000001000100000000
0xa0040000 -> 10100000000001000000000000000000
在 LED 矩阵上显示图案
图案准备好后,下一步是将此数据传输到 12x8 LED 矩阵。这通常涉及调用库函数并将包含 LED 状态的数组或变量传递给这些函数。
使用二维数组
要显示存储在 2D 数组中的图案,您可以使用以下代码:
#include <Arduino_LED_Matrix.h> ArduinoLEDMatrix matrix; // Pre-defined 2D array byte frame[8][12] = { { 0, 0, 1, 1, 0, 0, 0, 1, 1, 0, 0, 0 }, { 0, 1, 0, 0, 1, 0, 1, 0, 0, 1, 0, 0 }, { 0, 1, 0, 0, 0, 1, 0, 0, 0, 1, 0, 0 }, { 0, 0, 1, 0, 0, 0, 0, 0, 1, 0, 0, 0 }, { 0, 0, 0, 1, 0, 0, 0, 1, 0, 0, 0, 0 }, { 0, 0, 0, 0, 1, 0, 1, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 0 }, { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 } }; void setup() { // Initialize LED matrix matrix.begin(); } void loop() { // Display pattern on the LED matrix matrix.renderBitmap(frame, 8, 12); delay(1000); }
在这段代码中,我们使用
matrix.renderBitmap(frame, 8, 12);函数来显示 LED 矩阵。这里,8 和 12 分别代表 LED 矩阵的行和列。使用 32 位整数数组
要显示存储在
unsigned long数组中的图案,请使用以下代码:#include "Arduino_LED_Matrix.h" ArduinoLEDMatrix matrix; void setup() { matrix.begin(); } const uint32_t heart[] = { 0x3184a444, 0x44042081, 0x100a0040 }; void loop(){ matrix.loadFrame(heart); delay(500); }
在这种情况下,我们需要使用
matrix.loadFrame(heart)函数在 LED 矩阵上显示图案。

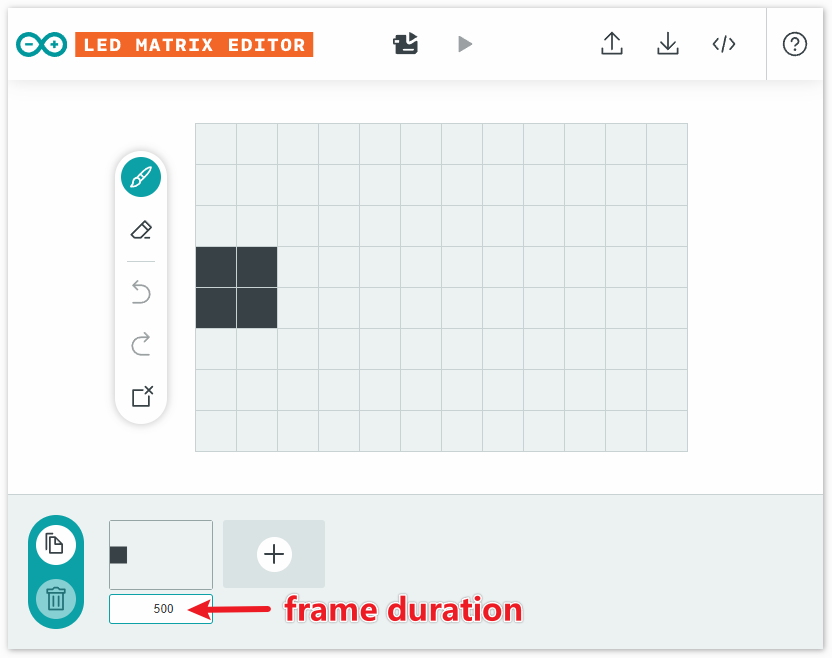

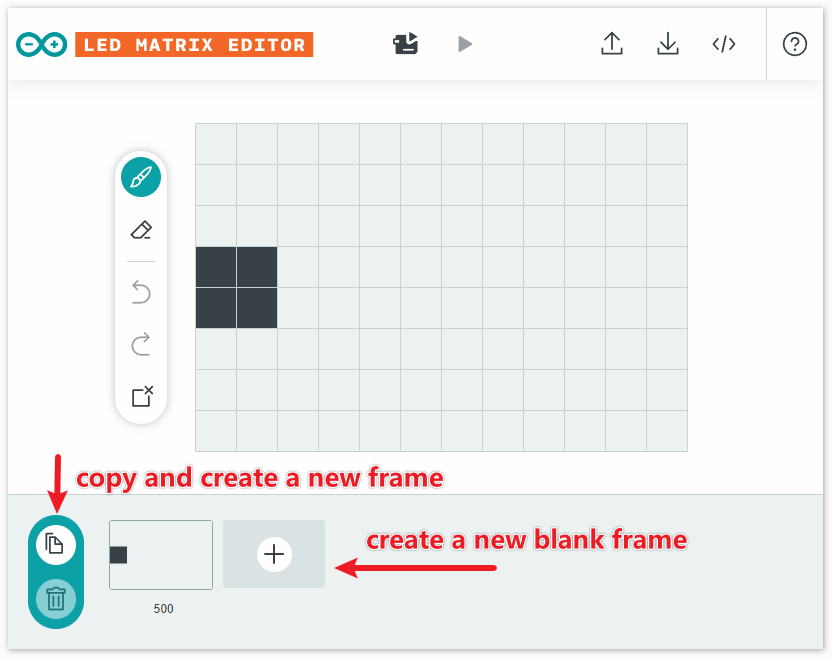

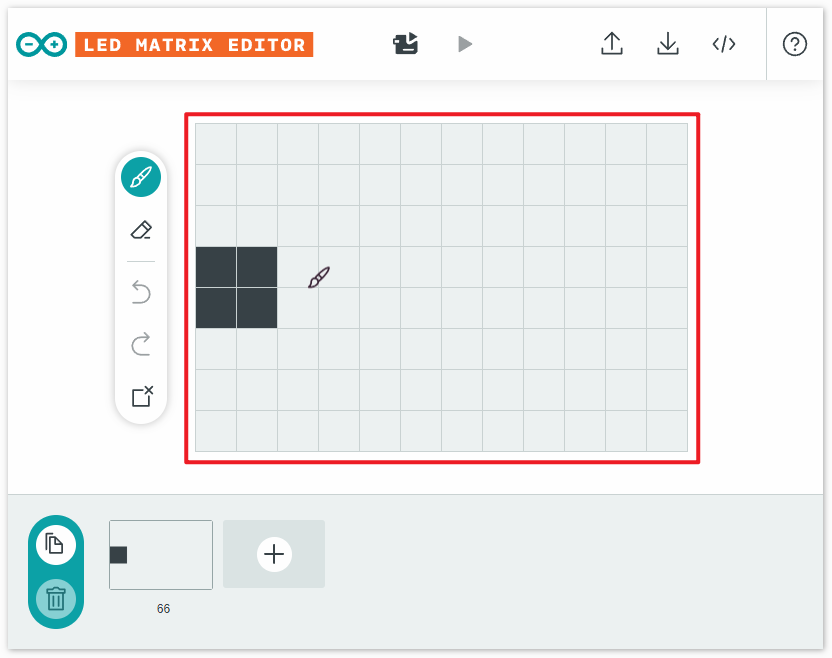

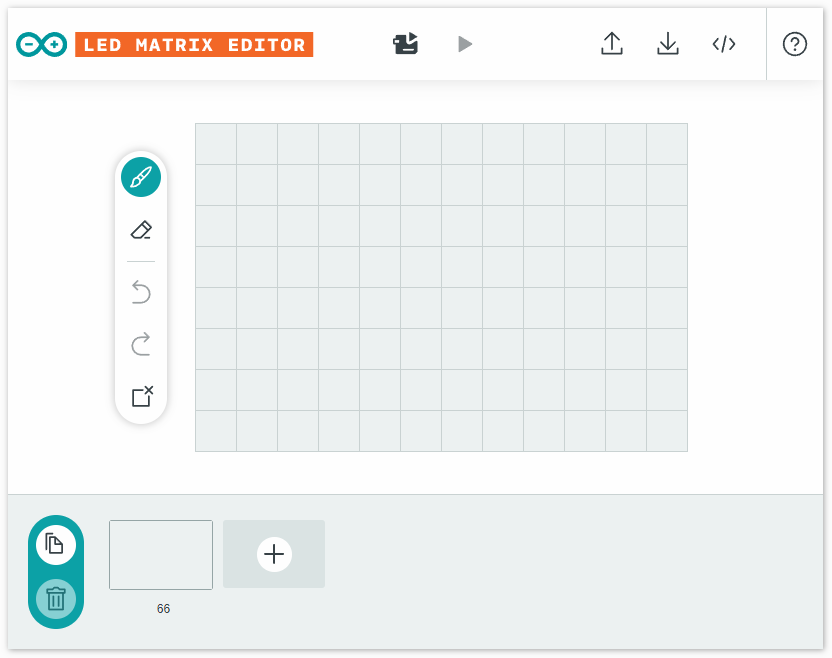

Arduino LED 矩阵编辑器
我建议使用 unsigned long 数组来存储 LED 矩阵的状态,因为它可以节省 Arduino 上的内存。虽然这种方法可能不是很直观,但您可以使用 Arduino LED Matrix Editor 作为辅助工具,它可以帮助您生成 unsigned long 数组。

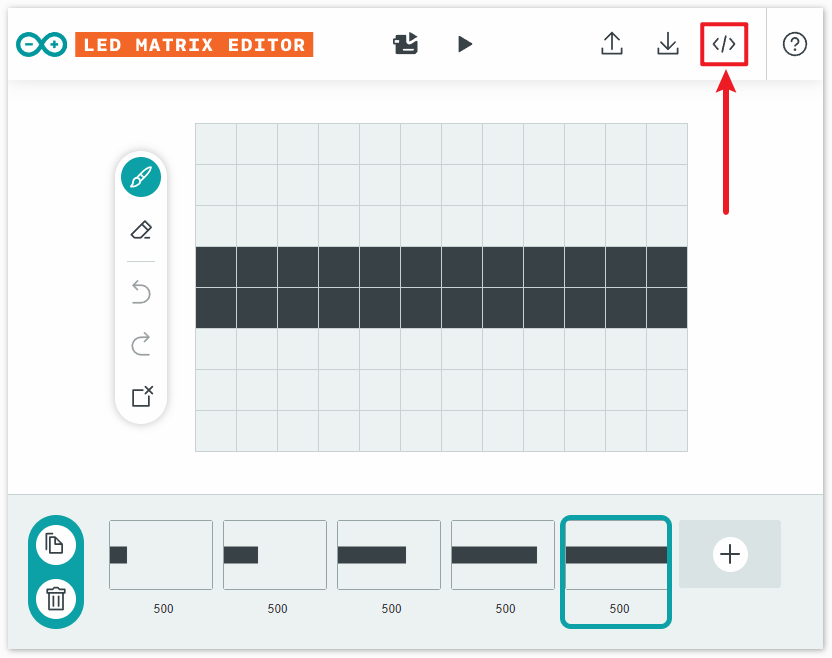

借助 Arduino LED Matrix Editor 和 Arduino_LED_Matrix 库,您可以方便地创建图标或动画,并在 UNO R4 WiFi 板上显示它们。您只需绘制、下载 .h 文件,并在您的 sketch 中调用 matrix.play() 函数,即可轻松构建您的下一个项目。
显示动画
在前面的步骤中,我们获得了一个 .h 文件,其中存储了一系列帧及其持续时间。接下来,让我们在 LED 矩阵上显示它们。
首先,创建一个 sketch。您可以打开位于路径
elite-explorer-kit-main\r4_new_feature\04-led_matrix下的04-led_matrix.ino文件,或将此代码复制到 Arduino IDE 中。如果您使用的是来自

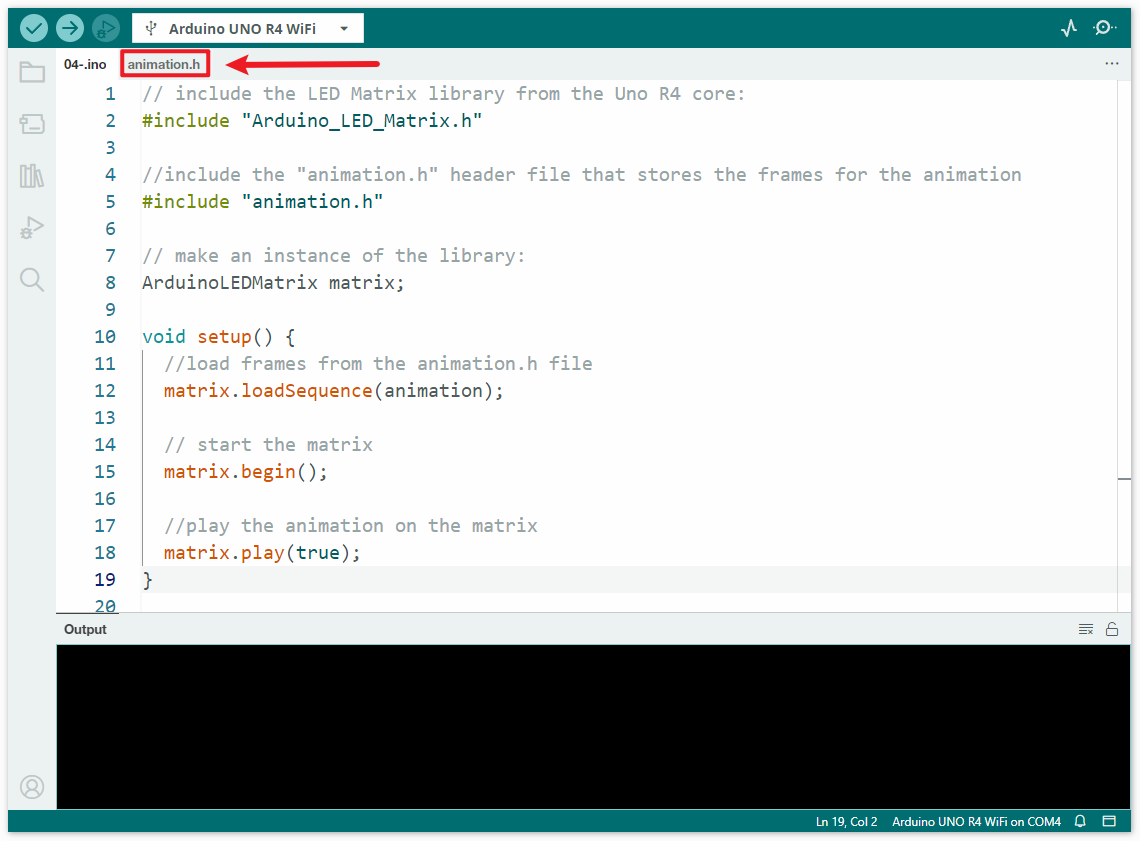

elite-explorer-kit-main\r4_new_feature\04-led_matrix路径的代码,您会在 Arduino IDE 中找到一个名为animation.h的选项卡。打开它,并用您从网站获取的 .h 文件替换现有代码。
如果您创建了自己的 sketch,则需要将从网页获得的
.h文件复制到 sketch 的同一目录中。在 Arduino IDE 中设置好您喜欢的代码并将其上传到您的 Arduino UNO R4 WiFi 后,您的 LED 矩阵现在应该显示您定义的图案。
恭喜!您已成功编程了 Arduino UNO R4 WiFi 的 12x8 LED 矩阵!
