2.1.6 Joystick (MCP3008)

Nota

../_images/mcp3008_and_adc0834.jpg

Dependiendo de la versión de tu kit, identifica si tienes ADC0834 o MCP3008 y continúa con la sección correspondiente.

Introducción

En este proyecto, vamos a aprender cómo funciona un joystick. Manipularemos el joystick y mostraremos los resultados en la pantalla.

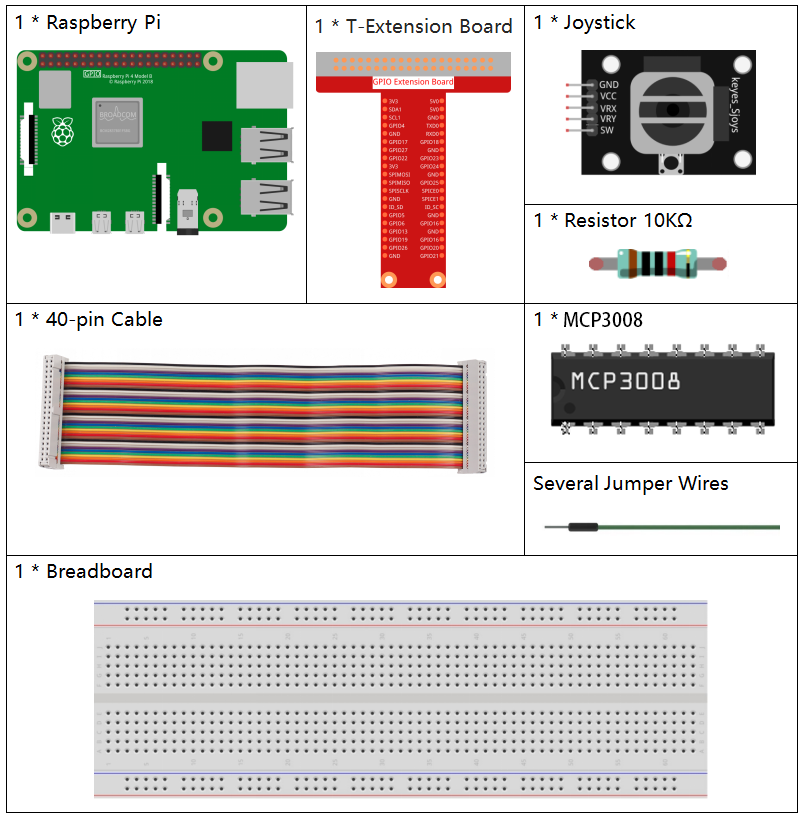

Componentes necesarios

En este proyecto, necesitaremos los siguientes componentes.

../_images/image317-copy1.png

Diagrama esquemático

Cuando se leen los datos del joystick, existen algunas diferencias entre los ejes: los datos de los ejes X e Y son analógicos, por lo que es necesario usar el MCP3008 para convertir el valor analógico a valor digital. Los datos del eje Z son digitales, por lo que puedes usar directamente el GPIO para leerlos, aunque también es posible leerlos mediante el ADC.

Nombre T-Board

Físico

WiringPi

BCM

SPICE0

pin24

10

8

SPIMOSI

pin19

12

10

SPIMISO

pin21

13

9

SPISCLK

pin23

14

11

GPIO22

pin15

3

22

../_images/schematic_2.1.9_joystick_mcp30081.png

Procedimiento experimental

Paso 1: Montar el circuito.

../_images/july24_2.1.9_joystick_mcp30081.png

Paso 2: Configura la interfaz SPI e instala la biblioteca spidev (consulta Configuración de SPI para ver instrucciones detalladas). Si ya completaste estos pasos, puedes omitirlos.

Paso 3: Ve a la carpeta del código.

cd ~/davinci-kit-for-raspberry-pi/python-pi5

Paso 4: Ejecuta.

sudo python3 2.1.6-2_Joystick_zero.py

Después de que el código se ejecute, mueve el joystick y los valores correspondientes de x, y y Btn se mostrarán en pantalla.

Advertencia

Si aparece el mensaje de error RuntimeError: Cannot determine SOC peripheral base address, consulta Si gpiozero no funciona.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes de eso, debes ir a la ruta del código fuente como davinci-kit-for-raspberry-pi/python-pi5. Después de modificar el código, puedes ejecutarlo directamente para ver el efecto.

#!/usr/bin/env python3

from gpiozero import Button
import spidev
import time

# Inicializar el botón conectado al pin GPIO 22 (pin SW del joystick)
BtnPin = Button(22)

# Inicializar la comunicación SPI con el MCP3008
spi = spidev.SpiDev()
spi.open(0, 0)  # Abrir bus SPI 0, dispositivo CE0
spi.max_speed_hz = 1000000  # Velocidad SPI de 1 MHz

def read_adc(channel):
    """
    Lee el valor analógico del canal especificado del MCP3008 (0–7)
    :param channel: número de canal ADC (0–7)
    :return: valor entero de 10 bits (0–1023)
    """
    if channel < 0 or channel > 7:
        return -1
    adc = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((adc[1] & 0x03) << 8) | adc[2]
    return value

try:
    # Bucle principal para leer e imprimir los valores del joystick y el estado del botón
    while True:
        # Leer valores X e Y desde los canales 0 y 1 del MCP3008
        x_val = read_adc(0)  # Joystick VRX conectado a CH0
        y_val = read_adc(1)  # Joystick VRY conectado a CH1

        # Leer el estado del botón del joystick (SW)
        Btn_val = BtnPin.value  # 0 = presionado, 1 = liberado

        # Imprimir los valores leídos
        print('X: %d  Y: %d  Btn: %d' % (x_val, y_val, Btn_val))

        # Esperar 0.2 segundos antes de la siguiente lectura
        time.sleep(0.2)

# Manejar de forma segura la interrupción con Ctrl+C
except KeyboardInterrupt:
    spi.close()

Explicación del código

  1. Esta sección importa las bibliotecas necesarias:

    • gpiozero.Button se utiliza para leer el estado digital del botón del joystick (pin SW).

    • spidev se utiliza para la comunicación SPI con el chip ADC MCP3008.

    • time se utiliza para temporizar retardos entre lecturas.

    #!/usr/bin/env python3
    from gpiozero import Button
    import spidev
    import time

  2. Inicializa el botón conectado al GPIO22 (pin SW del joystick) y configura la interfaz SPI en el bus 0, chip select 0 (CE0). La velocidad SPI se establece en 1 MHz.

    # Inicializar el botón conectado al pin GPIO 22 (pin SW del joystick)
    BtnPin = Button(22)

    # Inicializar la comunicación SPI con el MCP3008
    spi = spidev.SpiDev()
    spi.open(0, 0)  # Abrir bus SPI 0, dispositivo CE0
    spi.max_speed_hz = 1000000  # Velocidad SPI de 1 MHz

  3. Define una función read_adc(channel) para leer el valor analógico de un canal específico del MCP3008 (0–7). Envía tres bytes usando el protocolo SPI y devuelve un valor de 10 bits (0–1023).

    def read_adc(channel):
        """
        Lee el valor analógico del canal especificado del MCP3008 (0–7)
        :param channel: número de canal ADC (0–7)
        :return: valor entero de 10 bits (0–1023)
        """
        if channel < 0 or channel > 7:
            return -1
        adc = spi.xfer2([1, (8 + channel) << 4, 0])
        value = ((adc[1] & 0x03) << 8) | adc[2]
        return value

  4. En el bucle principal, lee los valores analógicos de VRX (conectado a CH0) y VRY (conectado a CH1), así como el estado del botón del joystick. Los valores se imprimen en la consola cada 0.2 segundos. Cuando se presiona Ctrl+C, la interfaz SPI se cierra correctamente.

    try:
        # Bucle principal para leer e imprimir los valores del joystick y el estado del botón
        while True:
            # Leer valores X e Y desde los canales 0 y 1 del MCP3008
            x_val = read_adc(0)  # Joystick VRX conectado a CH0
            y_val = read_adc(1)  # Joystick VRY conectado a CH1

            # Leer el estado del botón del joystick (SW)
            Btn_val = BtnPin.value  # 0 = presionado, 1 = liberado

            # Imprimir los valores leídos
            print('X: %d  Y: %d  Btn: %d' % (x_val, y_val, Btn_val))

            # Esperar 0.2 segundos antes de la siguiente lectura
            time.sleep(0.2)

    # Manejar de forma segura la interrupción con Ctrl+C
    except KeyboardInterrupt:
        spi.close()
