LED-Punktmatrix
Die LED-Punktmatrix kann in zwei Typen unterteilt werden: Common Cathode (CC) und Common Anode (CA). Äußerlich sehen sie ähnlich aus, jedoch unterscheidet sich ihre interne elektrische Struktur.
Die in diesem Kit verwendete LED-Punktmatrix ist vom Typ Common Anode (CA). Sie können sie anhand der seitlich auf dem Modul aufgedruckten Kennzeichnung „788BS“ identifizieren.
Pinbelegung

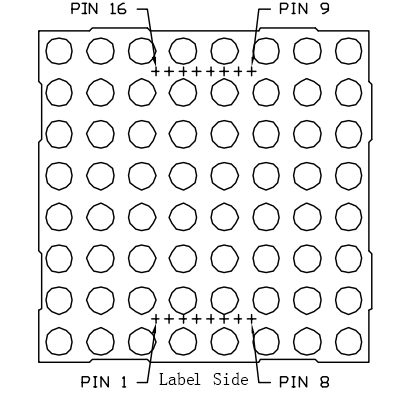

Die Pins befinden sich auf beiden Seiten der Rückseite des Moduls. Wenn Sie auf die Seite mit der Beschriftung schauen:
Die Pins 1–8 befinden sich auf einer Seite
Die Pins 9–16 befinden sich auf der gegenüberliegenden Seite

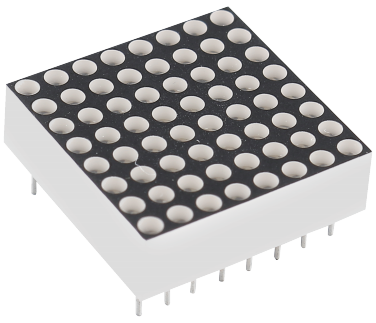

Außenansicht:
Interne Struktur
Die folgende Abbildung zeigt die interne Struktur der LED-Punktmatrix.
Bei einer Common Anode (CA)-Matrix gilt: ROW = Anode und COL = Kathode
Bei einer Common Cathode (CC)-Matrix gilt: ROW = Kathode und COL = Anode
Bei beiden Typen, CA und CC, sind die physischen Pinpositionen für Reihen und Spalten identisch — nur die elektrische Polarität ist unterschiedlich.
Pin-Zuordnung
COL |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|---|---|---|---|---|---|---|---|---|
Pin-Nr. |
13 |
3 |
4 |
10 |
6 |
11 |
15 |
16 |
ROW |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Pin-Nr. |
9 |
14 |
8 |
12 |
1 |
7 |
2 |
5 |
Wie LEDs eingeschaltet werden
Um eine einzelne LED zu steuern, müssen die zugehörigen ROW- und COL-Pins korrekt aktiviert werden.
Beispiel: LED oben links (ROW 1, COL 1)
CA-Typ Setze ROW-Pin 9 = High, COL-Pin 13 = Low
CC-Typ Setze COL-Pin 13 = High, ROW-Pin 9 = Low
Beispiel: die gesamte erste Spalte einschalten
CA-Typ Setze COL-Pin 13 = Low Setze ROW-Pins 9, 14, 8, 12, 1, 7, 2, 5 = High
CC-Typ Setze COL-Pin 13 = High Setze ROW-Pins 9, 14, 8, 12, 1, 7, 2, 5 = Low
Diese Zeilen-Spalten-Scanmethode ermöglicht es, jede LED einzeln mittels Multiplexing zu steuern.
