ハードウェア仕様

仕様一覧

項目	説明
画面サイズ	3.5インチ
LCDタイプ	IPS
視野角	全視野角
モジュールインターフェース	SPI（最大125MHzのSPI入力に対応）
解像度	320×480（ピクセル）
ピン数	40ピン（Raspberry Piと同一）
色数	65K色
タッチスクリーンコントローラ	XPT2046
LCDドライバIC	ST7796U
バックライト	LED
消費電力	0.16A × 5V
動作温度（℃）	-20 ～ 60
表示領域	48.96 × 73.44（mm）
モジュール基板サイズ	85.42 × 55.60（mm）
パッケージサイズ	132 × 96 × 40（mm）
製品重量（パッケージ含む）	93.8 g

インターフェース定義

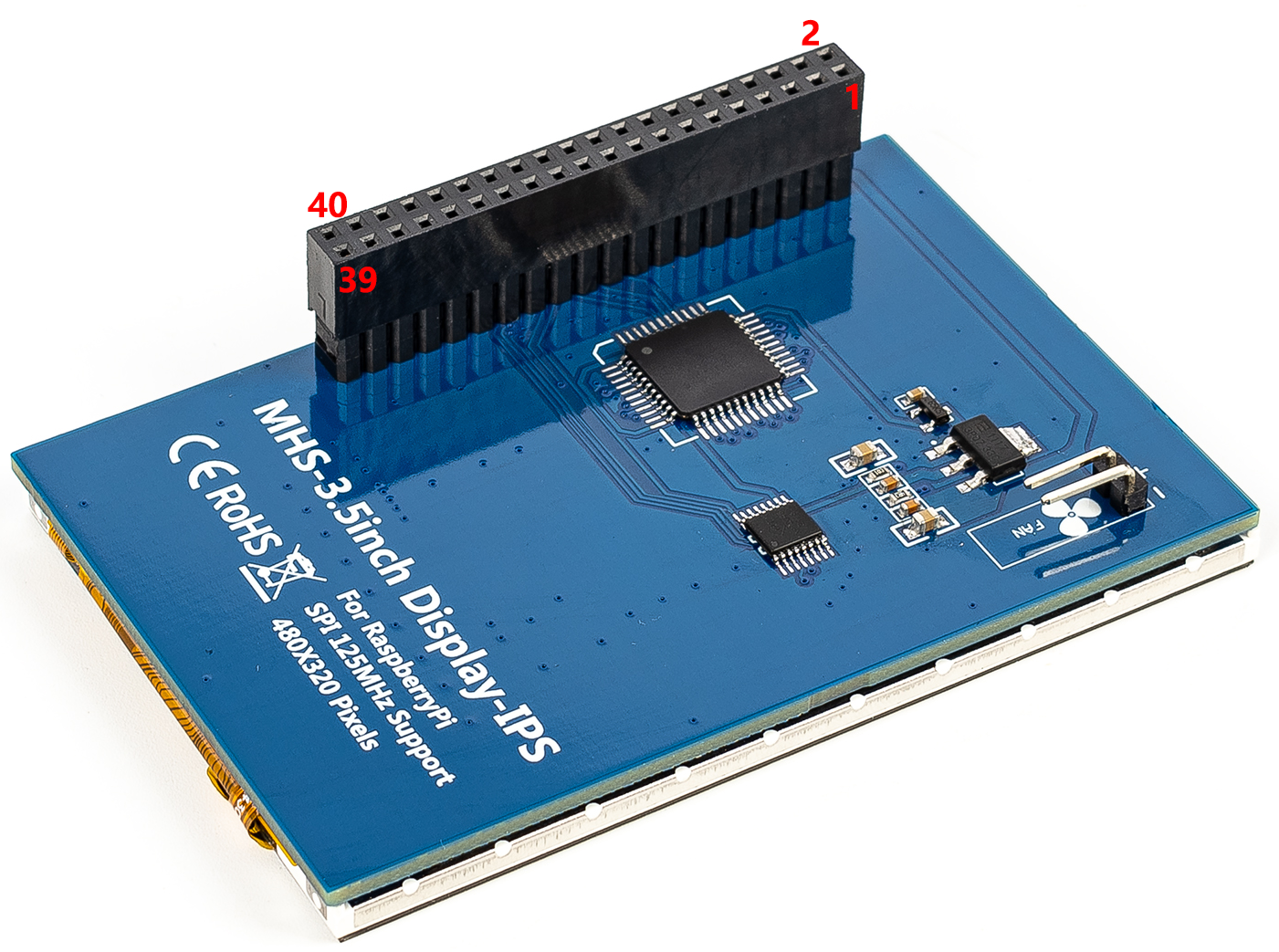

以下は3.5インチIPSスクリーンのピン配置図です。実際に接続されているのは最初の26ピンのみで、27～40ピンは未接続です。これらは40ピン仕様のRaspberry Piとの互換性を保ち、誤挿入を防ぐために用意されています。

ピン番号	シンボル	説明
1, 17	3.3V	電源入力（3.3V）
2, 4	5V	電源入力（5V）
3, 5, 7, 8, 10, 12, 13, 15, 16, 27～40	NC	未接続
6, 9, 14, 20, 25	GND	グラウンド
11	TP_IRQ	タッチパネル割り込み信号（押下時にLow）
18	LCD_RS	LCDレジスタ選択信号（Low：コマンド、High：データ）
19	LCD_SI / TP_SI	LCD表示／タッチパネル用SPIデータ入力
21	TP_SO	タッチパネルからのSPIデータ出力
22	RST	リセット信号（Lowアクティブ）
23	LCD_SCK / TP_SCK	LCD表示／タッチパネル用SPIクロック信号
24	LCD_CS	LCDチップセレクト信号（Lowアクティブ）
26	TP_CS	タッチパネルチップセレクト信号（Lowアクティブ）

ファン用ピン

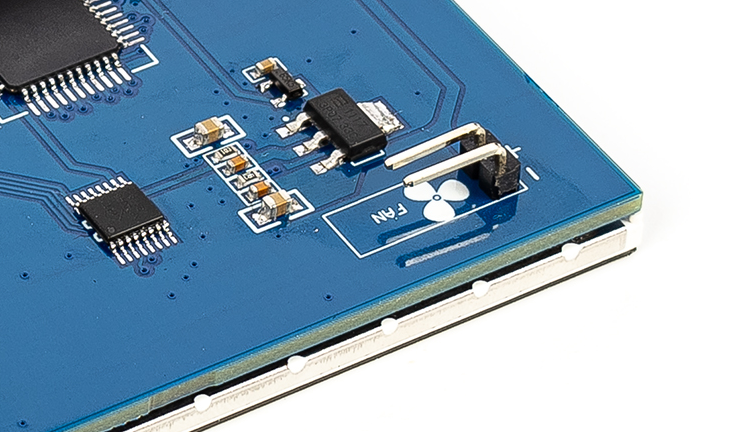

スクリーン背面には外部ファンを接続するための2つのピンがあります。ただし、ファンを接続すると常時回転し、ソフトウェアでの制御はできません。
