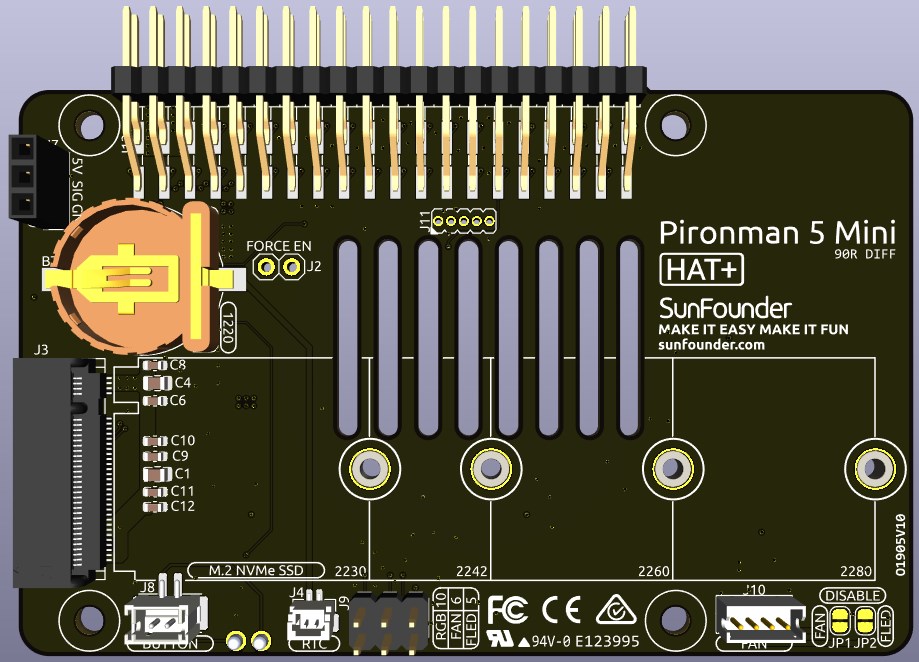

Pironman 5 Mini HAT

../../_images/pironman5mini_hat.png

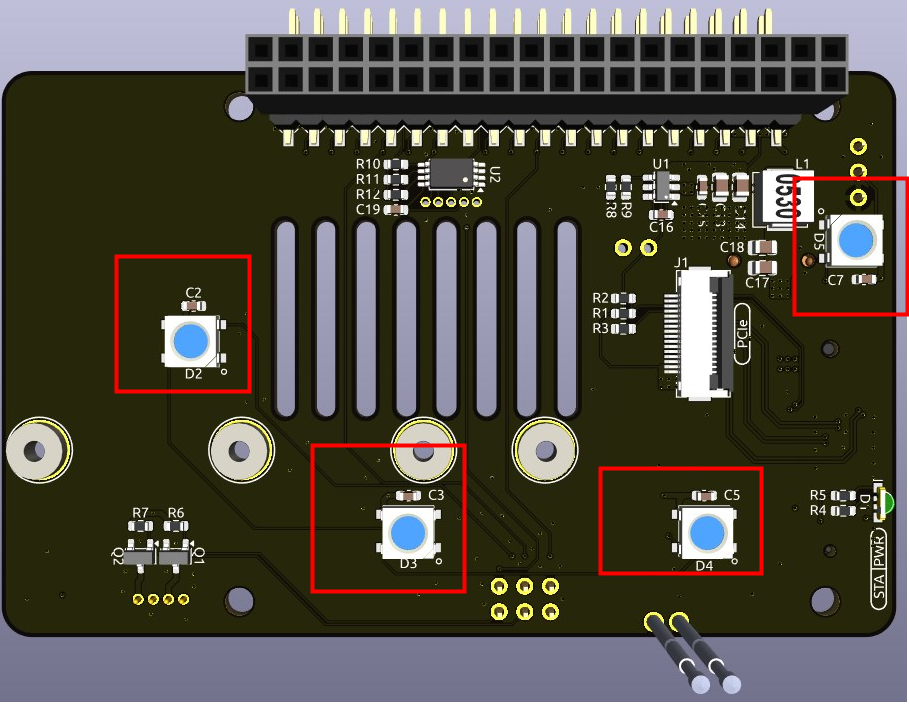

RGB LED

../../_images/io_board_rgb2.png

このボードには、制御可能なWS2812 RGB LEDが4個搭載されています。 オン／オフの切り替え、色変更、輝度調整、表示モードの切り替え、点灯速度の調整が可能です。

  • RGB LEDのオン／オフを切り替えるには、 true でオン、 false でオフに設定します。

sudo pironman5 -re true

  • 色を変更するには、例： fe1a1a のような16進カラーコードを入力します。

sudo pironman5 -rc fe1a1a

  • 輝度を変更（0〜100％）するには：

sudo pironman5 -rb 100

  • 表示モードを変更するには、以下から選択します： solid/breathing/flow/flow_reverse/rainbow/rainbow_reverse/hue_cycle

注釈

表示モードを rainbow、 rainbow_reverse、または hue_cycle に設定すると、 pironman5 -rc による色指定は無効になります。

sudo pironman5 -rs breathing

  • 点灯速度の調整（0〜100％）：

sudo pironman5 -rp 80

RGB制御ピン

RGB LEDはSPI接続で動作し、 GPIO10 （SPI MOSIピン）に接続されています。 ジャンパーを介してGPIO10に接続されており、必要なければジャンパーを取り外すことでピンを解放できます。

../../_images/io_board_rgb_pin2.png

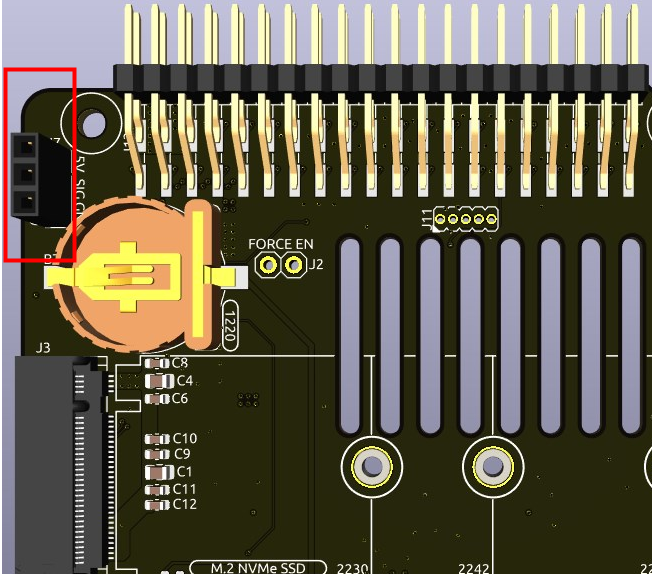

RGB OUTピン

../../_images/io_board_rgb_out2.png

WS2812 RGB LEDは直列接続に対応しており、外部のRGB LEDテープを追加可能です。 SIG ピンを外部テープの DIN ピンに接続してください。

デフォルトでは4個のRGB LEDが設定されています。LEDを追加する場合は以下のように数を更新します：

sudo pironman5 -rl 12

RGBファンピン

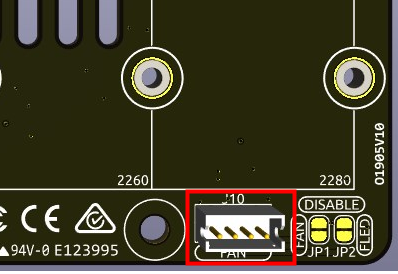

I/O拡張ボードは5Vの非PWMファンに対応しています。 ファンの電源線はFANポートに接続してください。

../../_images/io_board_fan2.png

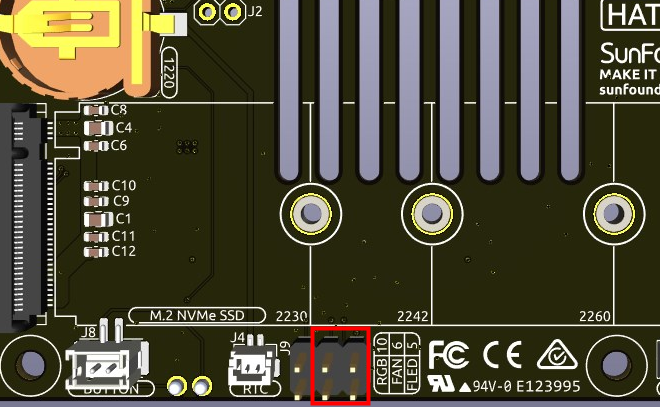

J9の下にある2組のピンは、ファンおよびそのRGBの制御用です。 デフォルトではジャンパーが挿入されており、GPIO6とGPIO5でファンとLEDのON/OFFが制御されます。 制御を不要とする場合、ジャンパーを外すことでGPIOピンを解放可能です。

../../_images/io_board_fan_j92.png

RGBファンの動作モードを設定するには以下のコマンドを使用します。 モードに応じて、ファンが動作を開始する温度が変わります。

例： 1: Performance モードでは、50°Cでファンが動作開始します。

sudo pironman5 -gm 3

  • 4: Quiet：70°Cで動作開始

  • 3: Balanced：67.5°Cで動作開始

  • 2: Cool：60°Cで動作開始

  • 1: Performance：50°Cで動作開始

  • 0: Always On：常時ON

他のGPIOピンに接続する場合は以下でピン番号を変更可能です：

sudo pironman5 -gp 18

電源スイッチ変換器

電源ボタンの追加について

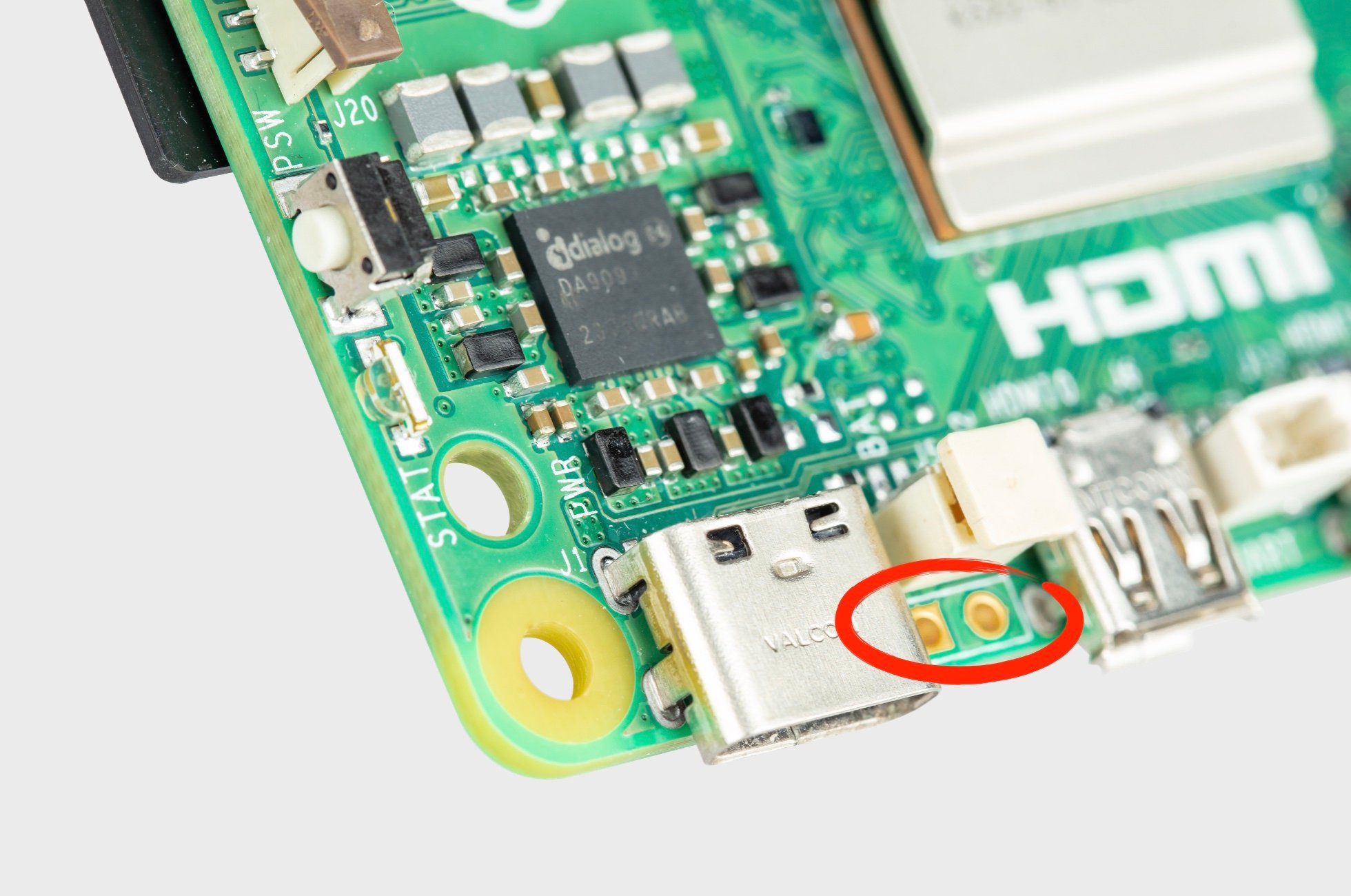

  • Raspberry Pi 5には、 J2 ジャンパーがRTCバッテリ端子と基板端の間にあります。 ここに通常開(N.O.)のモーメンタリスイッチを接続することで、電源ボタンとして機能させることができます。

    ../../_images/pi5_j22.jpg

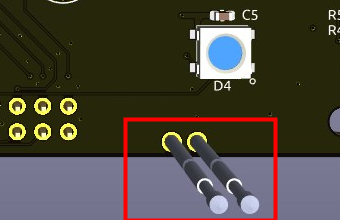

  • Pironman 5 Miniは、 J2 を2つのポゴピンで外部電源ボタンに延長しています。

    ../../_images/power_switch_j2.jpeg ../../_images/power_switch_j2_2.jpeg

  • これにより、Raspberry Pi 5は電源ボタンでオン／オフが可能になります。

    ../../_images/pironman_button2.JPG

電源操作について

初回起動時は自動的にOSが起動します。

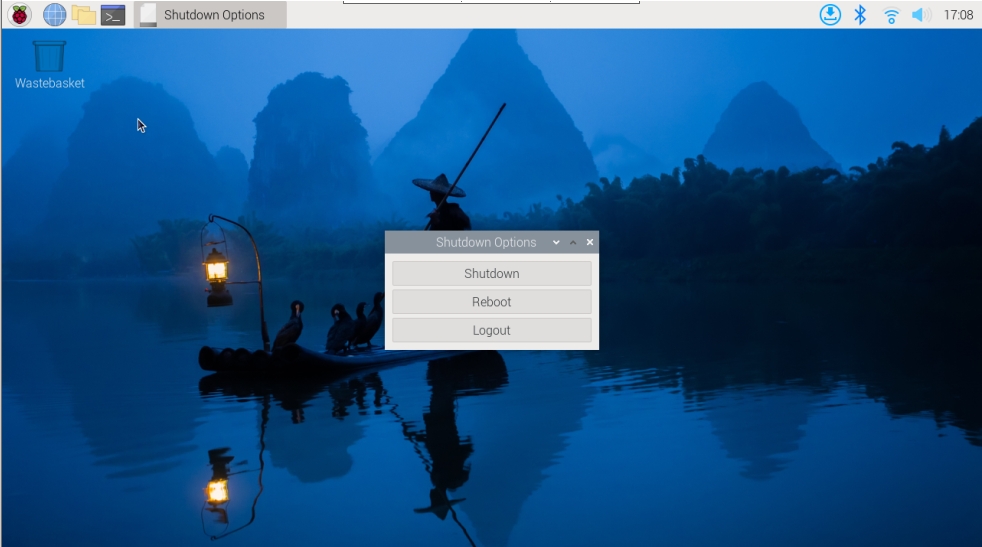

Raspberry Pi Desktopを使用している場合は、ボタンを短く1回押すとシャットダウンメニューが表示されます。 再度押すことで安全なシャットダウンが開始されます。

../../_images/button_shutdown2.png

シャットダウン

  • Raspberry Pi OS Desktop ：電源ボタンをすばやく2回押す

  • Raspberry Pi OS Lite （CLI）：電源ボタンを1回押す

  • 強制シャットダウン：電源ボタンを長押し

起動

  • 電源が供給された状態で停止している場合、ボタンを1回押すと起動します。

注釈

シャットダウンボタン非対応のシステムでは、5秒以上長押しで強制シャットダウンが可能です。その後1回押すと起動します。

NVMeモジュール

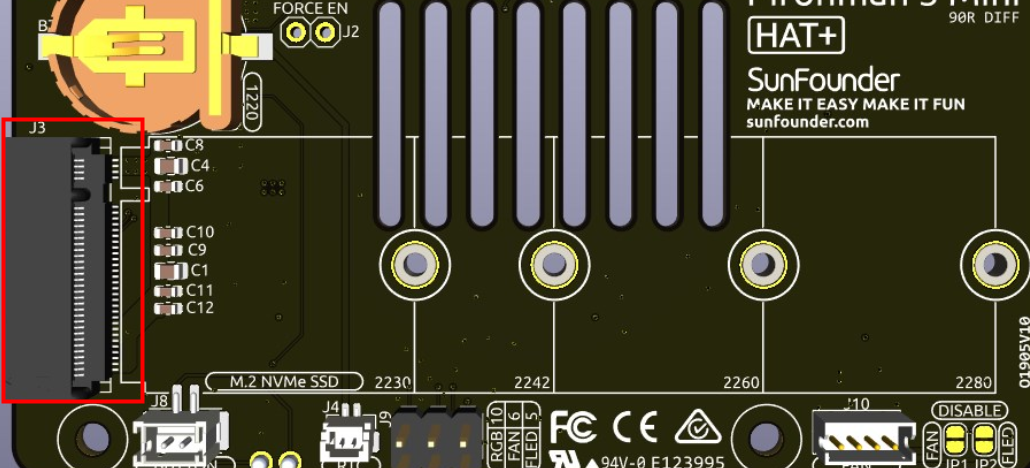

Pironman 5 MiniはNVMe SSD用のPCIeアダプタモジュールを内蔵しています。 2230、2242、2260、2280サイズのNVMe M.2 SSD（Mキー）に対応しています。

../../_images/nvme_p.png

  • STA：ステータスLED

  • PWR：電源LED

    ../../_images/nvme_led.png

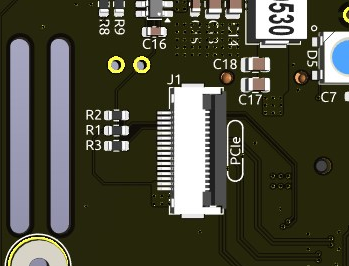

  • 16ピン 0.5mm ピッチのリバースFFCまたはインピーダンス調整済みFPCケーブルで接続します。

    ../../_images/nvme_pcie.png

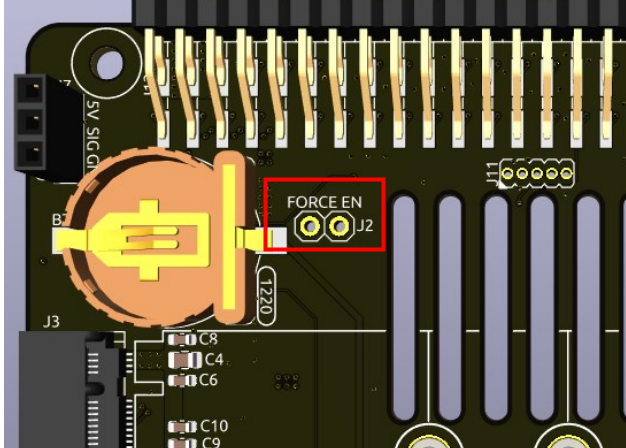

  • FORCE ENABLE：一部システムでスイッチ信号が使用できない場合、J2の2つのパッドをショートして3.3V電源を強制的にオンにできます。

    ../../_images/nvme_j2.png

モデルについて

M.2 SSDには接続方式とキーデザインによりいくつかのタイプがあります：

  • M.2 SATA SSD：SATAインターフェース。通常BキーまたはB+Mキー。

  • M.2 NVMe SSD：PCIe接続、Mキーが主流。高速転送が可能。

Raspberry Pi 5はPCIe 3.0 x1レーンを搭載しており、最大3,500MB/sの転送速度に対応します。

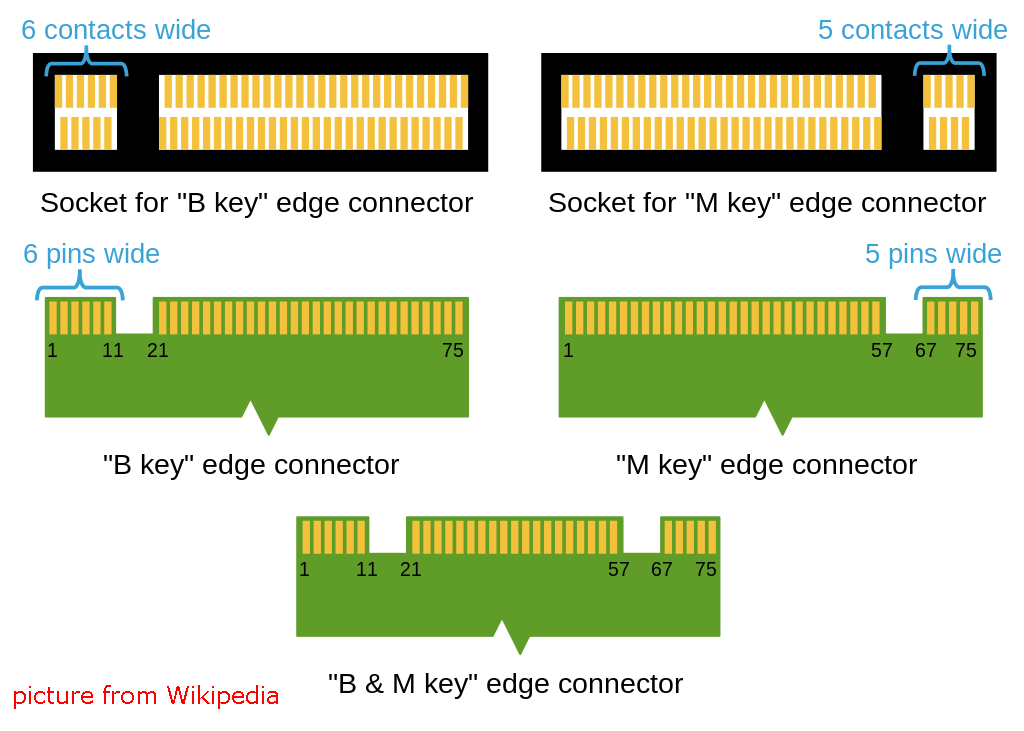

キーデザインは以下の通りです：

../../_images/ssd_key2.png

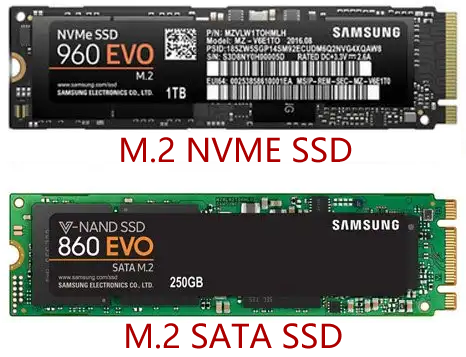

NVMe SSDはMキー、またはB+Mキーに対応しており、以下のようなバリエーションがあります：

../../_images/ssd_model22.png

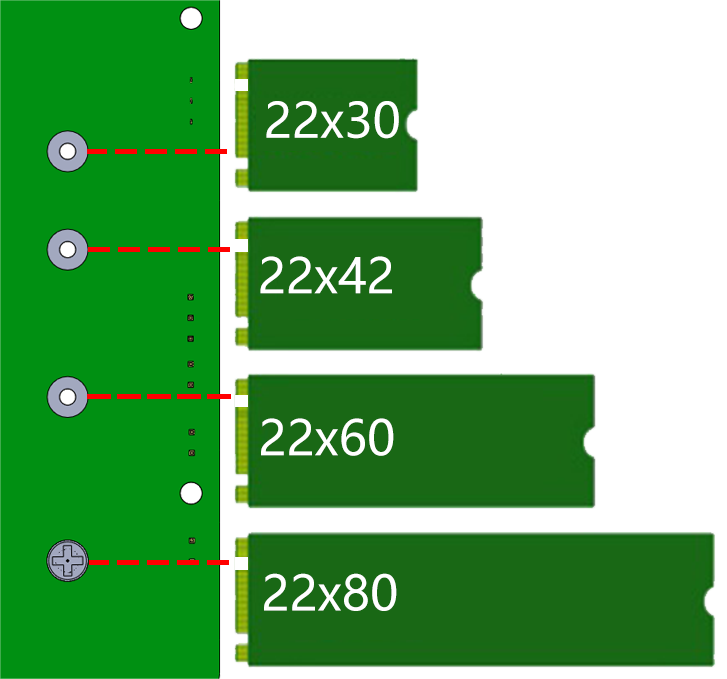

長さについて

Pironman 5は、2230／2242／2260／2280の4種類のM.2 SSDサイズに対応しています（PCIe Gen 2.0／Gen 3.0）

「22」は幅（mm）、「30」「42」などは長さ（mm）です。

../../_images/m2_ssd_size2.png

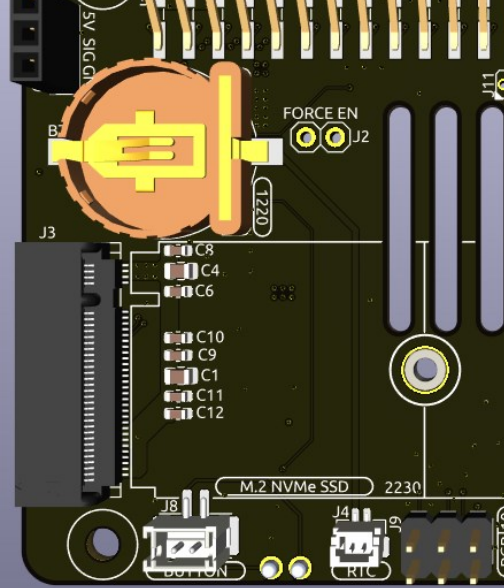

1220RTCバッテリホルダー

../../_images/battery_holder.png

RTCバッテリー用の1220ホルダーが搭載されています。 SH1.0 2PリバースケーブルでRaspberry PiのRTCインターフェースと接続します。

CR1220とML1220の両バッテリーに対応しています。 ML1220は充電可能なタイプであり、設定によりトリクル充電を有効化できます（CR1220では不可）。

トリクル充電の有効化

警告

CR1220を使用している場合、トリクル充電を有効にしないでください。 バッテリーや基板の破損の原因となります。

デフォルトでは、バッテリーのトリクル充電機能は無効になっています。現在のトリクル充電の電圧および制限値は sysfs ファイルで確認できます：

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
0
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_max
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

トリクル充電を有効にするには、 /boot/firmware/config.txt に以下を追加：

  • /boot/firmware/config.txt を開きます。

    sudo nano /boot/firmware/config.txt

  • /boot/firmware/config.txt に rtc_bbat_vchg を追加します。

    dtparam=rtc_bbat_vchg=3000000

再起動後、以下のように表示されれば、トリクル充電が有効になっていることを確認できます：

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
3000000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_max
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

この数値が表示されれば、バッテリーへのトリクル充電が正常に動作していることを示します。 機能を無効化したい場合は、 config.txt から dtparam の行を削除してください。

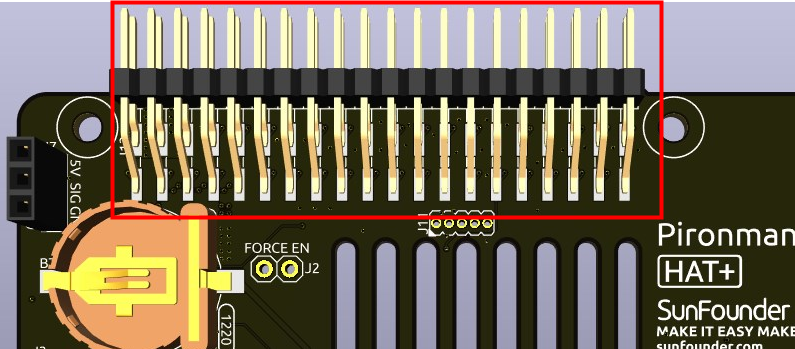

ピンヘッダー

../../_images/io_board_pin_header2.png

Raspberry PiのGPIOを拡張するための2つのL字型ヘッダーが搭載されていますが、IR受信機、RGB LED、ファンが一部のピンを占有しています。 これらのピンを他の用途で使用したい場合は、対応するジャンパーキャップを取り外してください。

Pironman 5 Mini

Raspberry Pi 5

FAN(Optional)

GPIO6

FAN RGB(Optional)

GPIO5

RGB(Optional)

GPIO10
