ダッシュボードからの表示と操作

pironman5 モジュールを正常にインストールすると、再起動時に pironman5.service が自動的に起動します。

次に、ブラウザでモニタリングページを開き、Raspberry Piの情報を確認したり、RGBを設定したり、ファンを制御したりできます。このページのリンクは http://<ip>:34001 です。

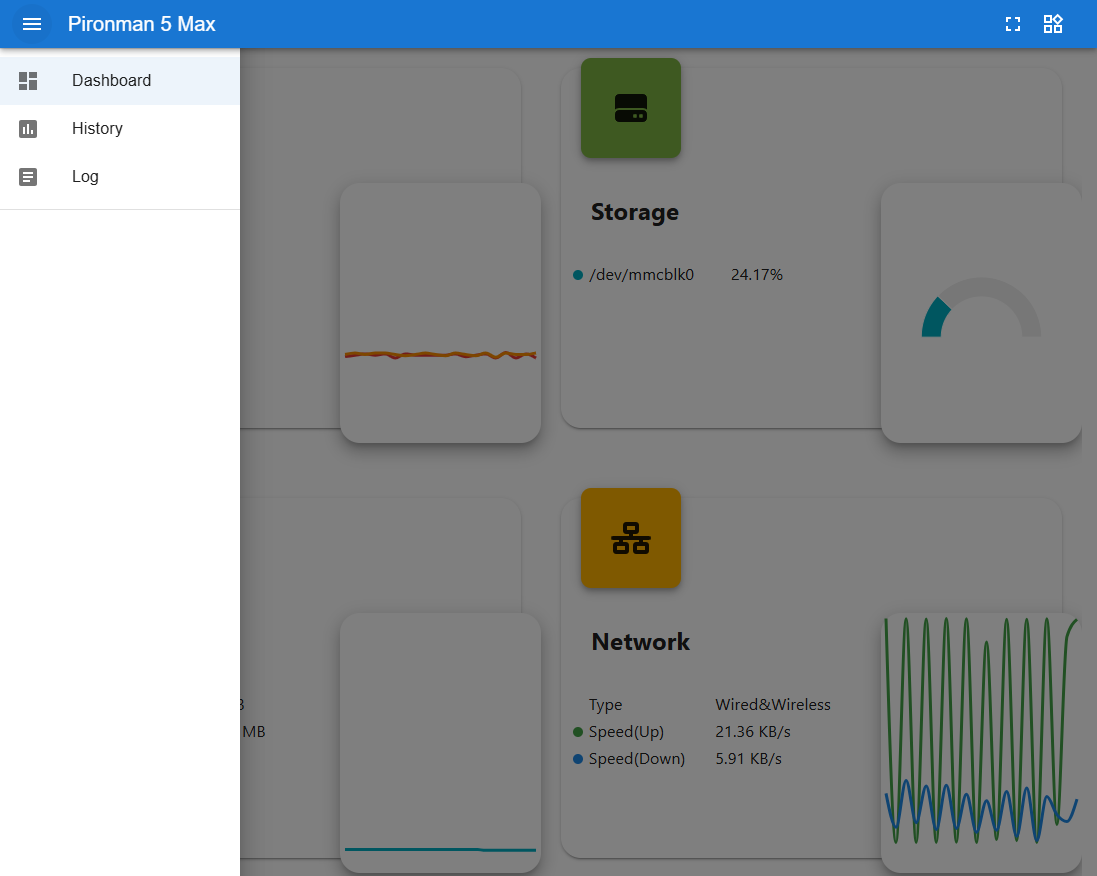

このページには、 ダッシュボード 、 履歴 、 ログ 、 設定 ページがあります。

../../_images/dashboard_home1.png

ダッシュボード

Raspberry Piの状態を確認できる複数のカードが用意されています：

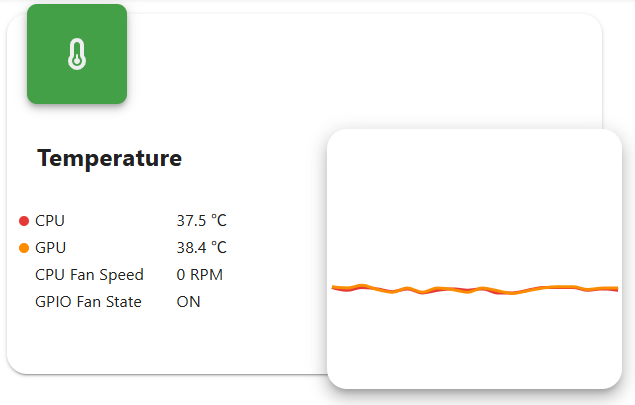

  • 温度: Raspberry PiのCPU/GPU温度とCPUファン速度を表示します。 GPIO Fan State は、2つの側面GPIOファンの状態を示します。

    ../../_images/dashboard_tem1.png

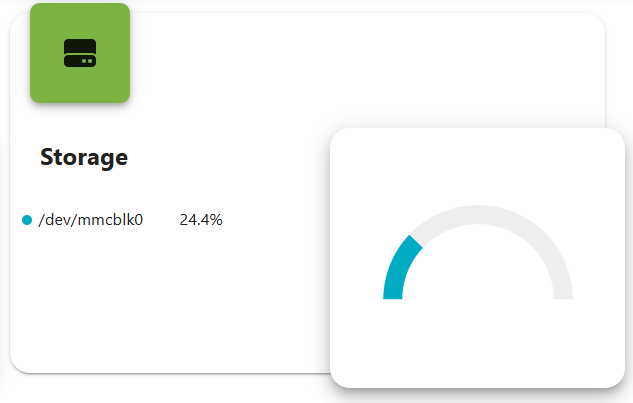

  • ストレージ: Raspberry Piのストレージ容量を表示し、使用済みと空き容量を各ディスクパーティションごとに示します。

    ../../_images/dashboard_storage1.png

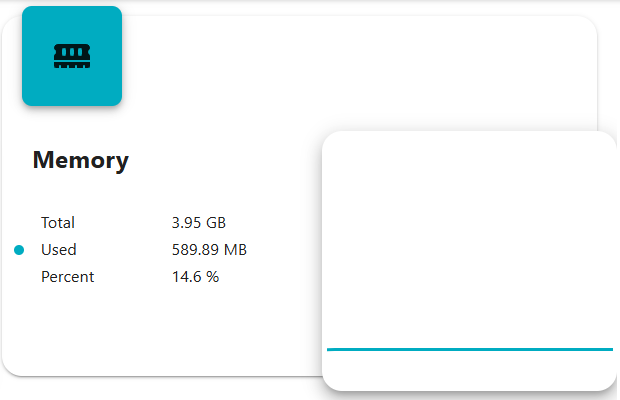

  • メモリ: Raspberry PiのRAM使用量と使用率を表示します。

    ../../_images/dashboard_memory1.png

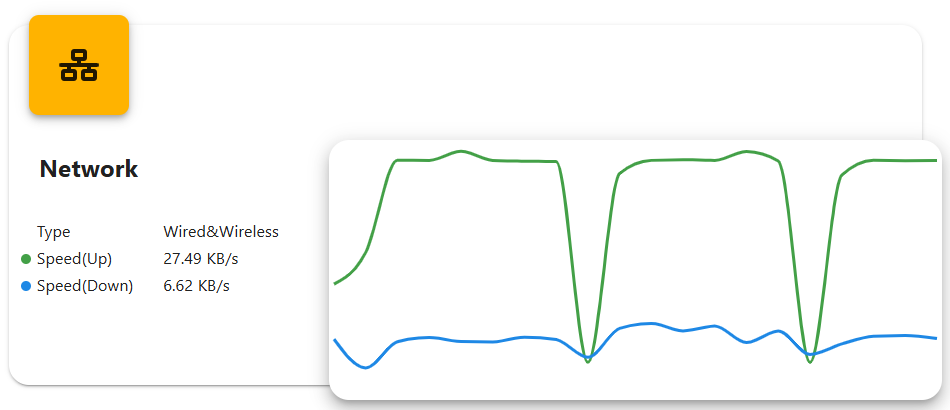

  • ネットワーク: 現在のネットワーク接続タイプ、アップロード速度、ダウンロード速度を表示します。

    ../../_images/dashboard_network1.png

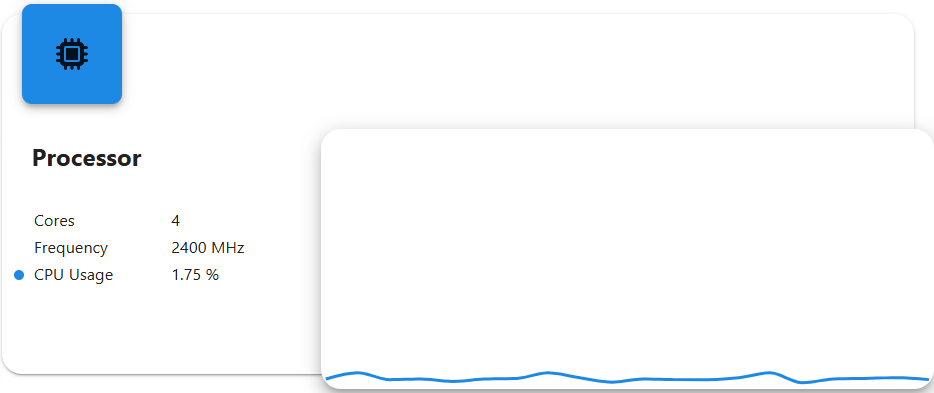

  • プロセッサ: Raspberry PiのCPUパフォーマンスを表示します。これには、4つのコアの状態、動作周波数、CPU使用率が含まれます。

    ../../_images/dashboard_processor1.png

履歴

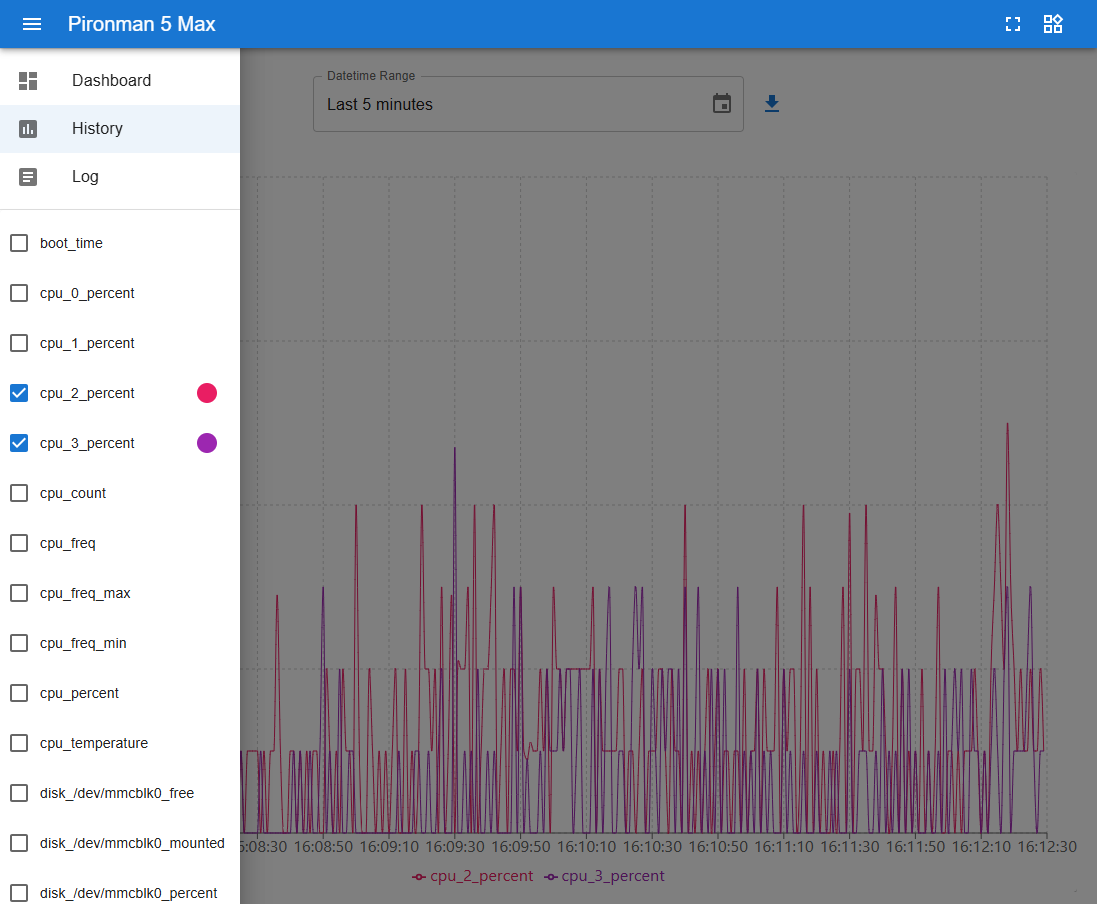

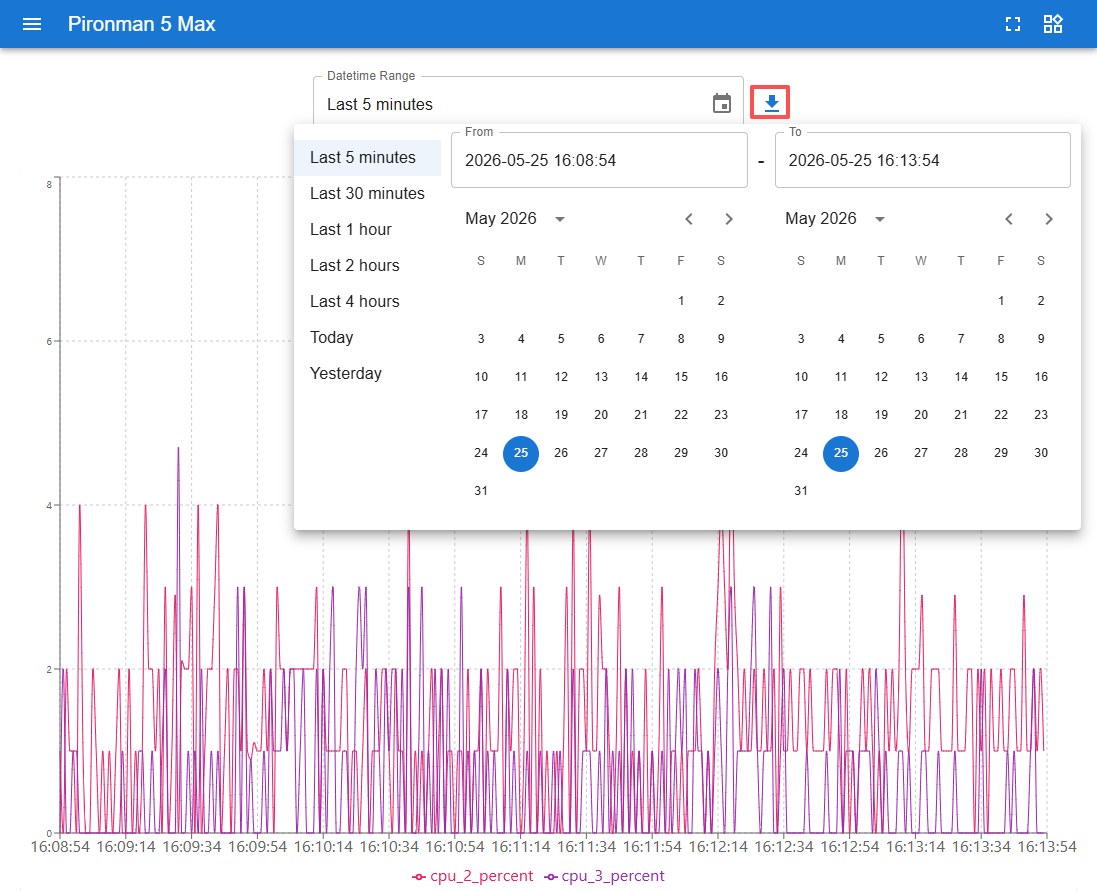

履歴ページでは、過去のデータを表示できます。左のサイドバーで表示したいデータを選択し、時間範囲を指定すると、その期間のデータが表示されます。また、ダウンロードも可能です。

../../_images/dashboard_history11.png ../../_images/dashboard_history21.png

ログ

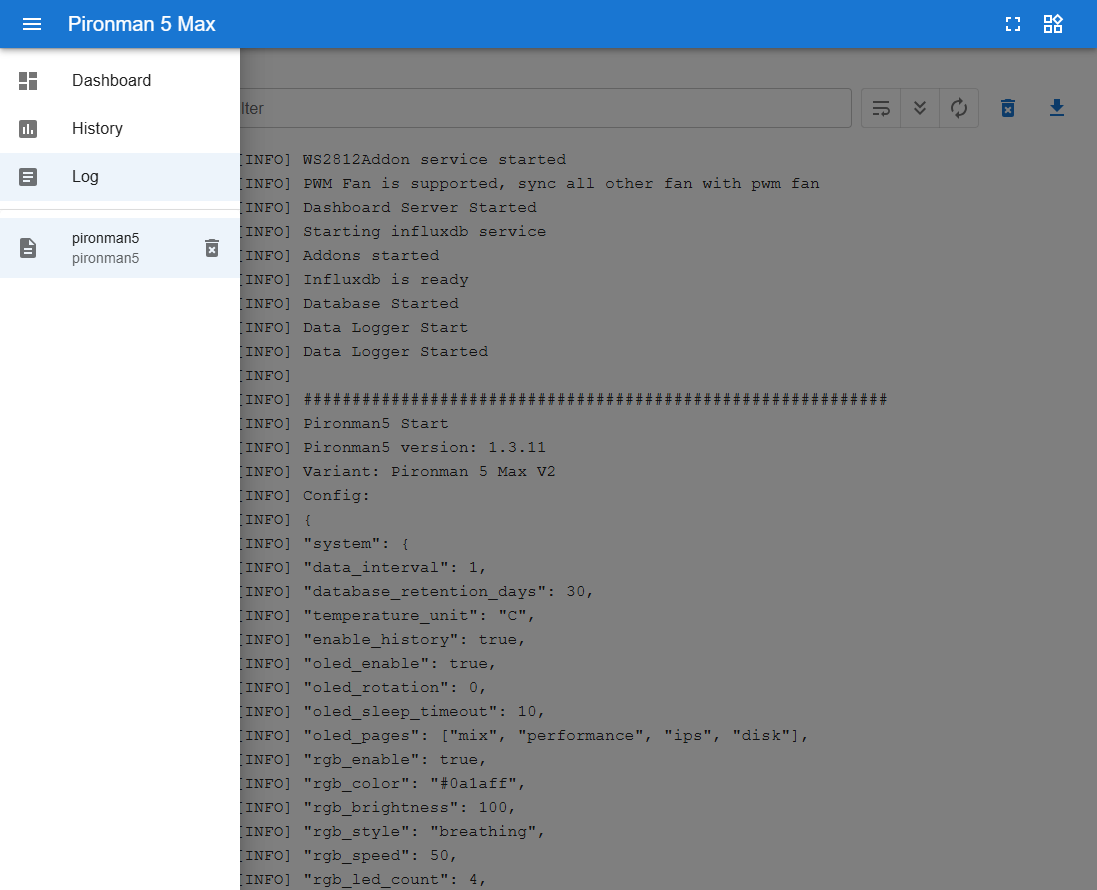

ログページでは、Pironman5サービスの実行ログを表示します。

  • ログエントリはレベル（Debug、Info、Warning、Error、Critical）でフィルタリングできます。

  • ログファイルをローカルにダウンロードすることもできます。

../../_images/dashboard_log1.png

設定

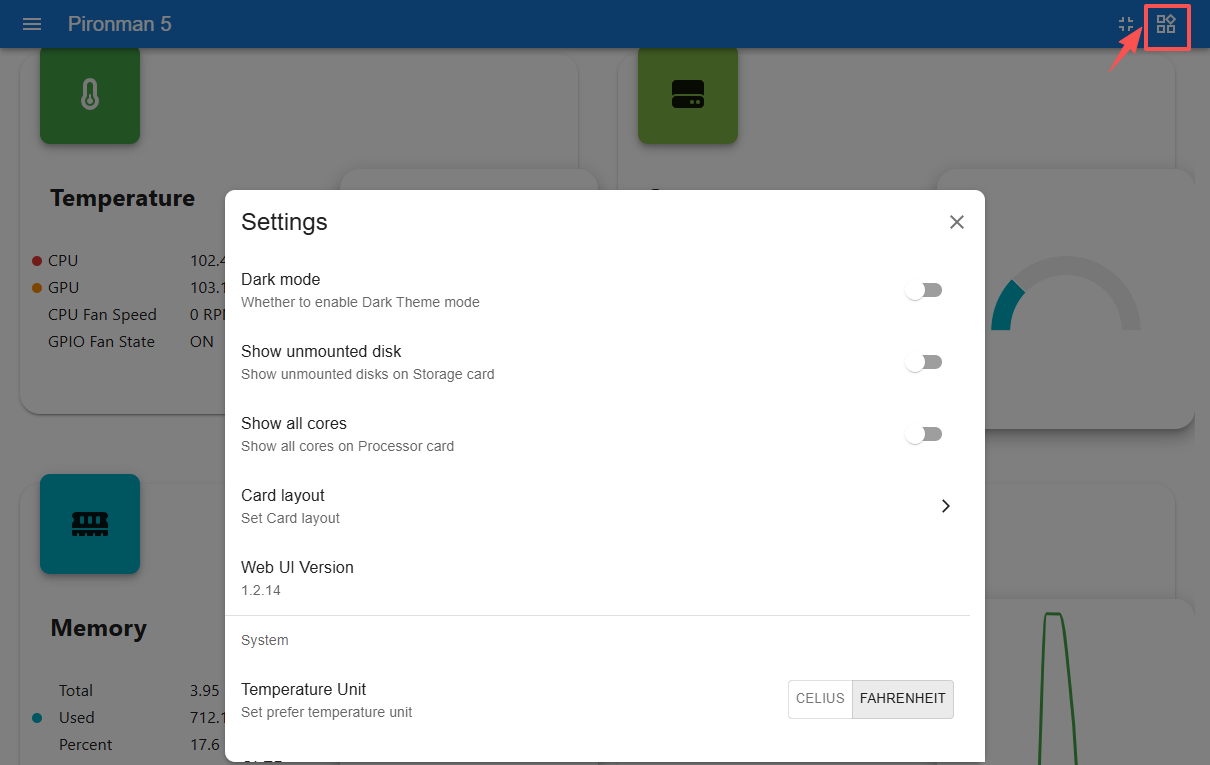

設定ページでは、ダッシュボードの表示、システム設定、OLEDスクリーン、RGBライティング、ファンの動作をカスタマイズできます。また、MACアドレスやIPアドレスなどのネットワーク情報も表示されます。

../../_images/dashboard_setting1.png

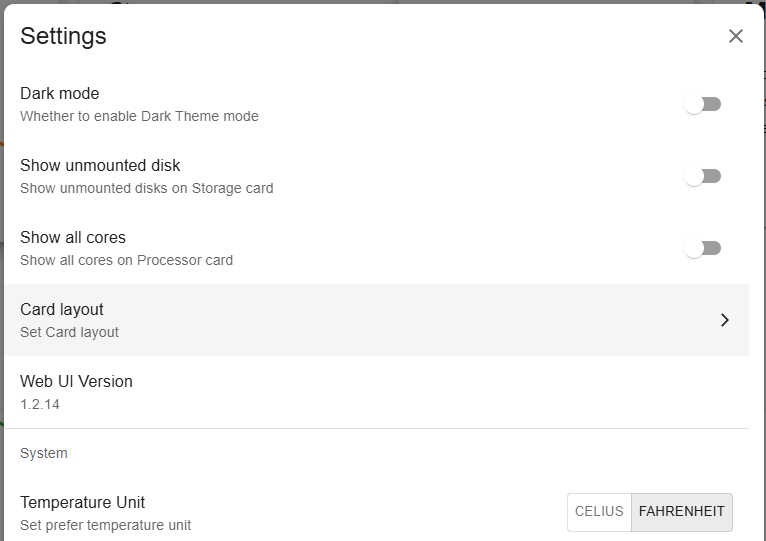

  • インターフェース

    ダッシュボードの外観と表示動作を設定します。

    ../../_images/dashboard_setting_interface1.png

    • ダークモード: ダークテーマを有効または無効にします。

    • アンマウントされたディスクを表示: ストレージカードにアンマウントされたストレージデバイスを表示します。

    • すべてのコアを表示: プロセッサカードにすべてのCPUコアを表示します。

    • カードレイアウト: ダッシュボードのカードレイアウトをカスタマイズします。

    • 温度単位: 摂氏と華氏を切り替えます。

    • Web UIバージョン: 現在のダッシュボードバージョンを表示します。

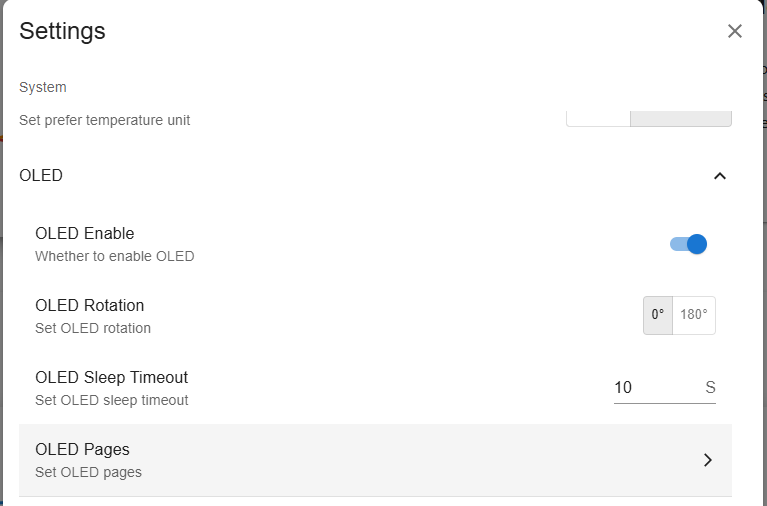

  • OLED

    OLEDスクリーンの表示と動作を設定します。

    ../../_images/dashboard_setting_oled1.png

    • OLED有効化: OLEDスクリーンを有効または無効にします。

    • OLED回転: OLED表示を 0° と 180° の間で回転します。

    • OLEDスリープタイムアウト: OLEDスクリーンが自動的に消灯するまでの時間を設定します。

    • OLEDページ: OLEDスクリーンに表示するページを設定し、表示順序を調整します。

      利用可能なページ：

      • IPアドレス: すべての物理ネットワークインターフェースのIPアドレスを表示します。

      • ディスク使用量: すべてのディスクのディスク使用量情報を表示します。

      • パフォーマンスメトリクス: CPU使用率、CPU温度、RAM使用量、ファン速度を表示します。

      • システムミックス: CPU使用率、CPU温度、IPアドレスを表示します。

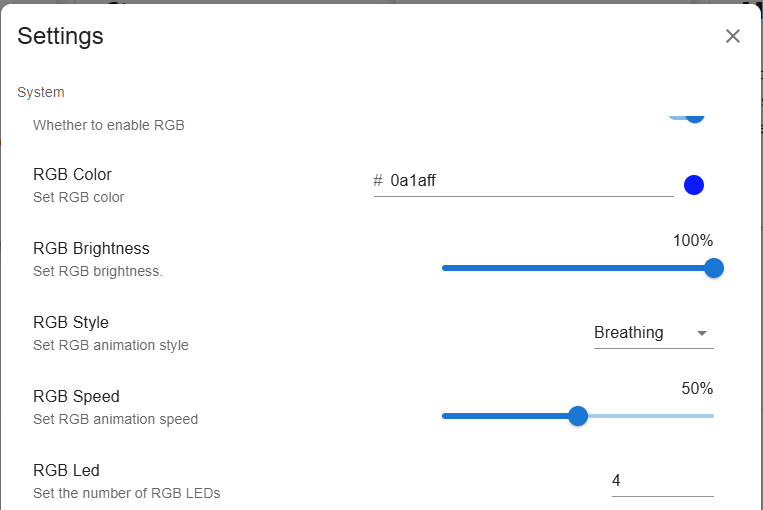

  • RGB

    RGB LEDのライティング効果と動作を設定します。

    ../../_images/dashboard_setting_rgb1.png

    • RGB有効化: RGB LEDを有効または無効にします。

    • RGBカラー: RGB LEDの色を設定します。

    • RGB明るさ: RGB LEDの明るさを調整します。

    • RGBスタイル: RGBライティング効果を選択します。 None、 Solid、 Breathing、 Flow、 Flow Reverse、 Rainbow、 Rainbow Reverse、 Hue Cycle から選択できます。

    • RGB速度: 選択したRGB効果のアニメーション速度を調整します。

    • RGB LED数: アクティブなRGB LEDの数を設定します。

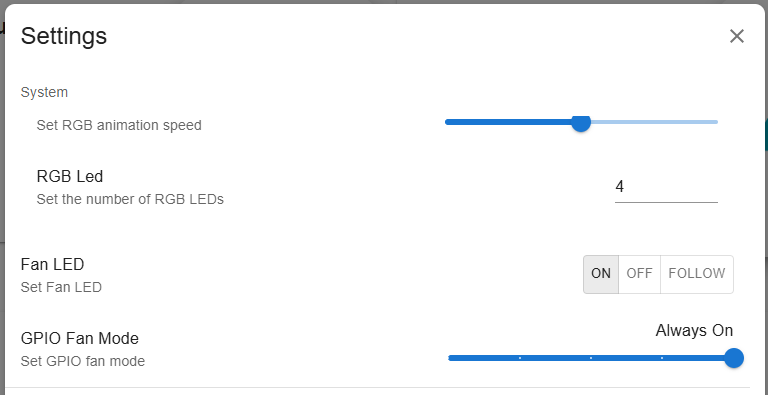

  • GPIOファン

    2つのGPIOファンの動作モードとLED動作を設定します。

    ../../_images/dashboard_setting_fan1.png

    • ファンLED

      GPIOファンのRGBライティング動作を制御します。

      • ON: ファンLEDは常に点灯します。

      • OFF: ファンLEDは消灯します。

      • FOLLOW: ファンLEDはシステムのRGBライティング効果に追随します。

    • GPIOファンモード

      選択したモードは、GPIOファンが作動する条件を決定します。

      • 静音: GPIOファンは70°Cで作動します。

      • バランス: GPIOファンは67.5°Cで作動します。

      • 冷却: GPIOファンは60°Cで作動します。

      • パフォーマンス: GPIOファンは50°Cで作動します。

      • 常時オン: GPIOファンは常に作動します。

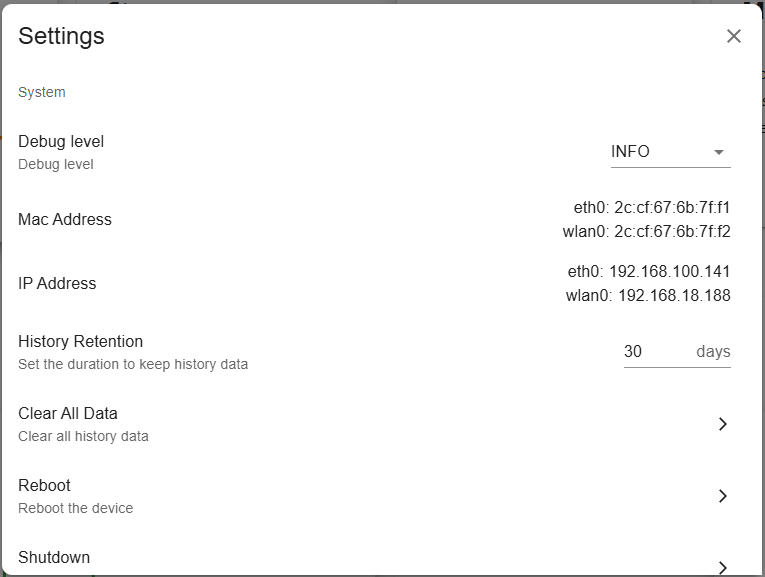

  • システム

    システムの動作を設定し、デバイス情報を表示します。

    ../../_images/dashboard_setting_system1.png

    • デバッグレベル: Pironman 5サービスのログレベルを設定します。

    • MACアドレス: Raspberry PiのネットワークインターフェースのMACアドレスを表示します。

    • IPアドレス: Raspberry PiのネットワークインターフェースのIPアドレスを表示します。

    • 履歴保持期間: 履歴データを保存する日数を設定します。

    • すべてのデータをクリア: 記録されたすべての履歴データを消去します。

    • 再起動: ダッシュボードからリモートでRaspberry Piを再起動します。

    • シャットダウン: ダッシュボードからリモートでRaspberry Piを安全にシャットダウンします。
