4.3 - Clavier à Électrodes

Le MPR121 est un excellent choix si vous souhaitez ajouter un grand nombre de boutons tactiles à votre projet. Il dispose d’électrodes qui peuvent être étendues avec des conducteurs. Si vous connectez les électrodes à une banane, vous pouvez transformer cette banane en interrupteur tactile.

• Module MPR121

Composants requis

Dans ce projet, nous avons besoin des composants suivants.

Il est pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN D’ACHAT
Kit Kepler	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

N°	INTRODUCTION DES COMPOSANTS	QUANTITÉ	LIEN D’ACHAT
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	Module MPR121	1

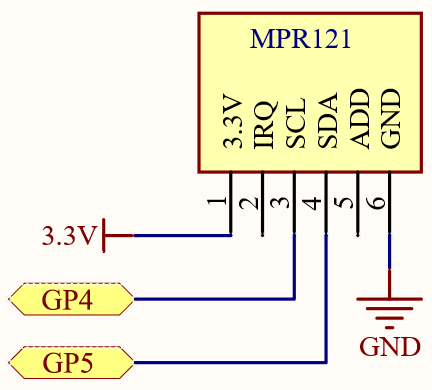

Schéma

Câblage

Code

Note

• Vous pouvez ouvrir le fichier 4.3_electrode_keyboard.ino sous le chemin kepler-kit-main/arduino/4.3_electrode_keyboard.

• Ou copiez ce code dans l”Arduino IDE.

• Ensuite, sélectionnez la carte Raspberry Pi Pico et le port correct avant de cliquer sur le bouton Upload.

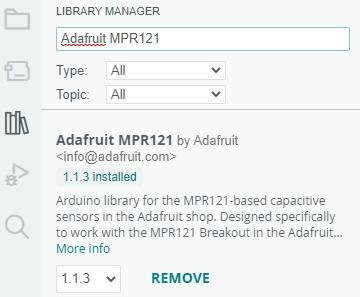

• La bibliothèque Adafruit MPR121 est utilisée ici, vous pouvez l’installer depuis le Gestionnaire de Bibliothèques.



Après le lancement du programme, vous pouvez toucher les douze électrodes du module MPR121 avec la main, et l’état de contact de ces électrodes sera enregistré dans un tableau booléen de 12 bits qui sera affiché sur le moniteur série. Si la première et la onzième électrode sont touchées, 100000000010 s’affiche.

Vous pouvez étendre les électrodes en connectant d’autres conducteurs tels que des fruits, des fils, du papier aluminium, etc. Cela vous permettra de trouver davantage de moyens de déclencher ces électrodes.

Comment ça fonctionne ?

Initialisez l’objet MPR121. À ce stade, l’état des électrodes du module sera enregistré comme valeurs initiales. Si vous étendez les électrodes, vous devrez relancer l’exemple pour réinitialiser les valeurs de départ.

#include "Adafruit_MPR121.h"

Adafruit_MPR121 cap = Adafruit_MPR121();

void setup() {
    Serial.begin(9600);
    int check = cap.begin(0x5A);
    if (!check) {
        Serial.println("MPR121 not found, check wiring?");
        while (1);
    }
    Serial.println("MPR121 found!");
}

Récupère la valeur de l’électrode actuelle, obtenant ainsi une valeur binaire de 12 bits. Si vous touchez la première et la onzième électrode, vous obtenez 100000000010.

// Récupérer les pads actuellement touchés
currtouched = cap.touched();

Détermine si l’état des électrodes a changé.

void loop() {
    currtouched = cap.touched();
    if (currtouched != lasttouched) {}

    // Réinitialiser notre état
    lasttouched = currtouched;
}

Si un changement d’état est détecté, les valeurs de currtouched sont stockées bit par bit dans le tableau touchStates[12]. Enfin, le tableau est affiché.

if (currtouched != lasttouched) {
    for (int i = 0; i < 12; i++) {
        if (currtouched & (1 << i)) touchStates[i] = 1;
        else touchStates[i] = 0;
    }
    for (int i = 0; i < 12; i++){
        Serial.print(touchStates[i]);
    }
    Serial.println();
}
