1.1.4 Affichage 7 segments

Introduction

Essayons de piloter un afficheur 7 segments pour afficher des chiffres de 0 à 9 et des lettres de A à F.

Composants

_images/list_7_segment.png

Principe

Afficheur 7 segments

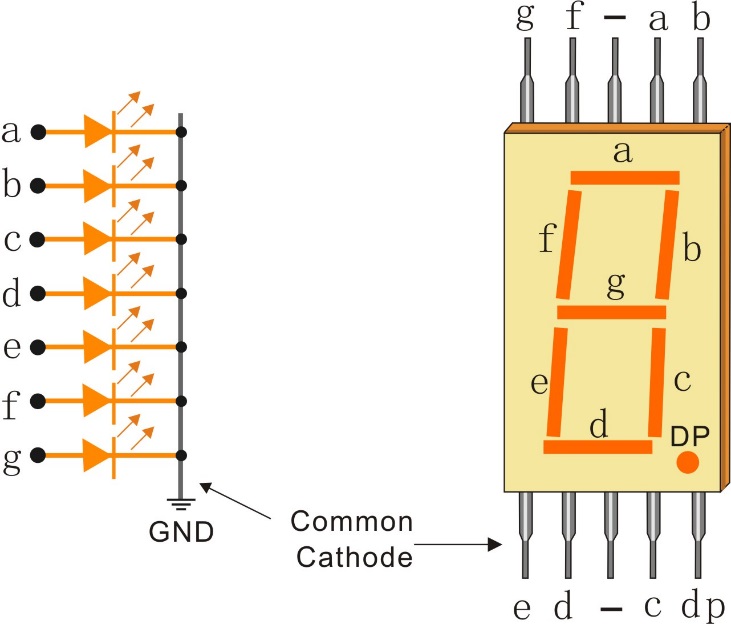

Un afficheur 7 segments est un composant en forme de 8 qui regroupe 7 LEDs. Chaque LED est appelée un segment. Lorsqu’un segment est alimenté, il forme une partie du chiffre ou de la lettre à afficher.

Il existe deux types de connexions de broches : cathode commune (CC) et anode commune (CA). Comme leur nom l’indique, un afficheur CC a toutes les cathodes des 7 LEDs connectées ensemble, tandis qu’un afficheur CA a toutes les anodes connectées ensemble. Dans ce kit, nous utilisons le modèle à cathode commune.

_images/image70.jpeg

Chaque LED de l’afficheur est associée à un segment positionnel, avec une broche de connexion correspondante. Ces broches sont étiquetées de « a » à « g », représentant chaque LED individuelle. Les autres broches sont connectées ensemble pour former une broche commune. En polarisant les broches appropriées dans un ordre particulier, certains segments s’illumineront tandis que d’autres resteront éteints, affichant ainsi le chiffre ou la lettre désirée.

Codes d’affichage

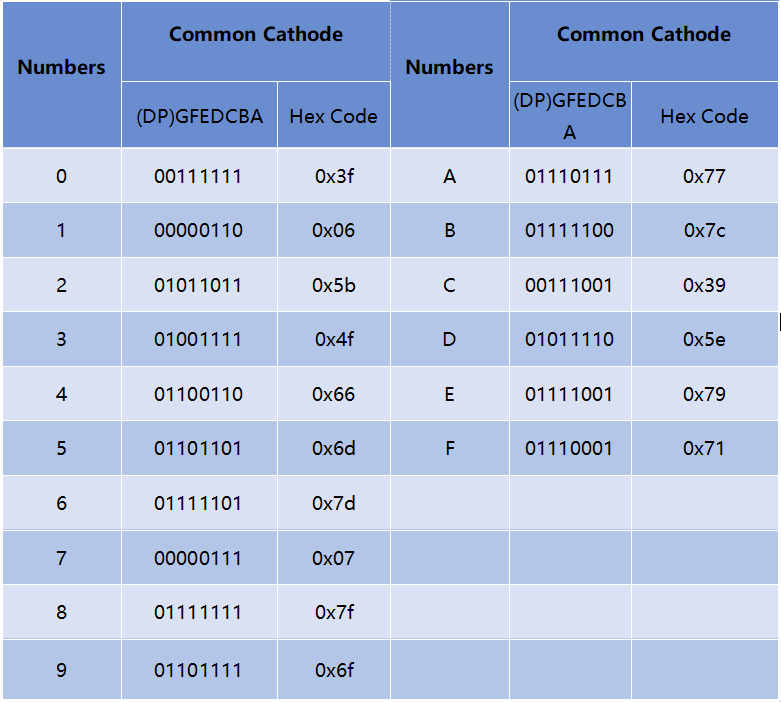

Pour mieux comprendre comment les afficheurs 7 segments (cathode commune) affichent les chiffres, nous avons dressé le tableau suivant. Les chiffres de 0 à F sont représentés sur l’afficheur 7 segments. Le tableau GFEDCBA se réfère aux LED correspondantes qui sont activées (0 ou 1). Par exemple, 00111111 signifie que DP et G sont réglés à 0, tandis que les autres sont à 1. Cela affiche le chiffre 0 sur l’afficheur 7 segments, tandis que le code HEX correspond au nombre en hexadécimal.

_images/common_cathode.png

74HC595

Le 74HC595 est composé d’un registre à décalage de 8 bits et d’un registre de stockage avec sorties parallèles à trois états. Il convertit l’entrée série en sortie parallèle, permettant ainsi d’économiser les ports d’E/S d’un microcontrôleur.

Lorsque MR (broche 10) est à niveau haut et que OE (broche 13) est à niveau bas, les données sont saisies sur le front montant de SHcp et vont dans le registre de mémoire via le front montant de SHcp. Si les deux horloges sont connectées ensemble, le registre à décalage est toujours un impulsion en avance par rapport au registre de mémoire. Il y a une broche d’entrée série (Ds), une broche de sortie série (Q) et un bouton de réinitialisation asynchrone (niveau bas) dans le registre de mémoire. Le registre de mémoire fournit une sortie parallèle 8 bits en trois états. Lorsque OE est activé (niveau bas), les données du registre de mémoire sont envoyées sur le bus.

_images/74hc595_sche.png

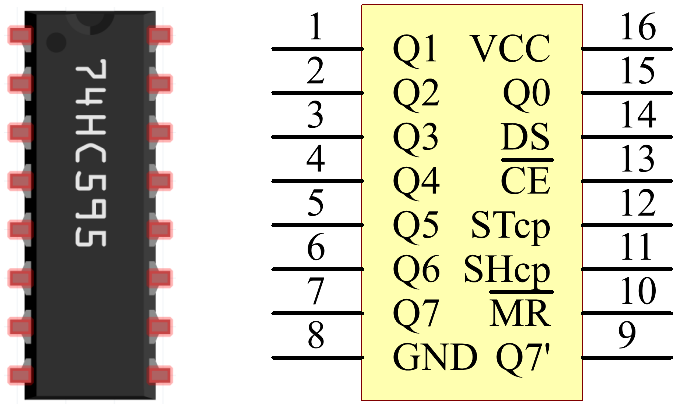

Broches du 74HC595 et leurs fonctions :

  • Q0-Q7 : Broches de sortie de données parallèles 8 bits, capables de contrôler directement 8 LEDs ou 8 segments d’un afficheur 7 segments.

  • Q7” : Broche de sortie série, connectée à DS d’un autre 74HC595 pour les connecter en série.

  • MR : Broche de réinitialisation, active à niveau bas.

  • SHcp : Entrée de séquence temporelle du registre à décalage. Sur le front montant, les données du registre à décalage se déplacent successivement d’un bit, par exemple, les données en Q1 se déplacent vers Q2, et ainsi de suite. Sur le front descendant, les données du registre à décalage restent inchangées.

  • STcp : Entrée de séquence temporelle du registre de stockage. Sur le front montant, les données du registre à décalage se déplacent dans le registre de mémoire.

  • CE : Broche d’activation de sortie, active à niveau bas.

  • DS : Broche d’entrée de données série.

  • VCC : Tension d’alimentation positive.

  • GND : Masse.

Schéma de montage

Connectez la broche ST_CP du 74HC595 au GPIO18 du Raspberry Pi, SH_CP au GPIO27, DS au GPIO17, et les ports de sortie parallèles aux 8 segments de l’afficheur à 7 segments. Les données sont saisies via la broche DS dans le registre à décalage lorsque SH_CP (l’entrée d’horloge du registre à décalage) est au front montant, et dans le registre de mémoire lorsque ST_CP (l’entrée d’horloge du registre de mémoire) est au front montant. Vous pouvez ensuite contrôler les états de SH_CP et ST_CP via les GPIOs du Raspberry Pi pour convertir les données d’entrée série en sortie parallèle, économisant ainsi des GPIOs du Raspberry Pi et pilotant l’affichage.

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27
_images/schematic_7_segment.png

Procédures expérimentales

Étape 1 : Construisez le circuit.

_images/image73.png

Pour les utilisateurs du langage C

Étape 2 : Accédez au dossier du code.

cd ~/davinci-kit-for-raspberry-pi/c/1.1.4/

Étape 3 : Compilez le code.

gcc 1.1.4_7-Segment.c -lwiringPi

Étape 4 : Exécutez le fichier exécutable ci-dessus.

sudo ./a.out

Après l’exécution du code, vous verrez l’affichage 7 segments afficher les chiffres de 0 à 9, puis les lettres de A à F.

Note

Si cela ne fonctionne pas après l’exécution, ou si un message d’erreur apparaît : « wiringPi.h: No such file or directory », veuillez consulter Le code C ne fonctionne pas ?.

Code

#include <wiringPi.h>
#include <stdio.h>
#define   SDI   0   //entrée de données série
#define   RCLK  1   //entrée d'horloge mémoire (STCP)
#define   SRCLK 2   //entrée d'horloge registre à décalage (SHCP)
unsigned char SegCode[16] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

void init(void){
    pinMode(SDI, OUTPUT);
    pinMode(RCLK, OUTPUT);
    pinMode(SRCLK, OUTPUT);
    digitalWrite(SDI, 0);
    digitalWrite(RCLK, 0);
    digitalWrite(SRCLK, 0);
}

void hc595_shift(unsigned char dat){
    int i;
    for(i=0;i<8;i++){
        digitalWrite(SDI, 0x80 & (dat << i));
        digitalWrite(SRCLK, 1);
        delay(1);
        digitalWrite(SRCLK, 0);
    }
        digitalWrite(RCLK, 1);
        delay(1);
        digitalWrite(RCLK, 0);
}

int main(void){
    int i;
    if(wiringPiSetup() == -1){ //en cas d'échec de l'initialisation de wiring, afficher un message à l'écran
        printf("setup wiringPi failed !");
        return 1;
    }
    init();
    while(1){
        for(i=0;i<16;i++){
            printf("Print %1X on Segment\n", i); // %X means hex output
            hc595_shift(SegCode[i]);
            delay(500);
        }
    }
    return 0;
}

Explication du Code

unsigned char SegCode[16] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; Un tableau de codes de segments de 0 à F en Hexadécimal (cathode commune).

void init(void){
    pinMode(SDI, OUTPUT);
    pinMode(RCLK, OUTPUT);
    pinMode(SRCLK, OUTPUT);
    digitalWrite(SDI, 0);
    digitalWrite(RCLK, 0);
    digitalWrite(SRCLK, 0);
}

Configurer les trois broches ds, st_cp, sh_cp comme des sorties, et définir l’état initial à 0.

digitalWrite(SDI, 0x80 & (dat << i));

Assigner les données dat à SDI(DS) bit par bit. Si dat=0x3f(0011 1111), quand i=2, 0x3f se décalera de 2 bits vers la gauche. 1111 1100 (0x3f << 2) & 1000 0000 (0x80) = 1000 0000, est vrai.

digitalWrite(SRCLK, 1);

La valeur initiale de SRCLK était à 0, et ici elle est mise à 1, ce qui génère une impulsion montante, puis déplace la donnée DS vers le registre à décalage.

digitalWrite(RCLK, 1);

La valeur initiale de RCLK était à 0, et ici elle est mise à 1, ce qui génère une impulsion montante, puis déplace les données du registre à décalage vers le registre de stockage.

while(1){
        for(i=0;i<16;i++){
            printf("Print %1X on Segment\n", i); // %X means hex output
            hc595_shift(SegCode[i]);
            delay(500);
        }
    }

Dans cette boucle for, nous utilisons "%1X" pour afficher i en tant que nombre hexadécimal. Appliquez i pour trouver le code de segment correspondant dans le tableau SegCode[], et utilisez hc595_shift() pour passer le code SegCode au registre à décalage du 74HC595.

Pour les utilisateurs du langage Python

Étape 2 : Accédez au dossier du code.

cd ~/davinci-kit-for-raspberry-pi/python/

Étape 3 : Exécutez.

sudo python3 1.1.4_7-Segment.py

Après l’exécution du code, l’affichage 7 segments affichera 0-9, A-F.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez accéder au chemin source du code comme davinci-kit-for-raspberry-pi/python.

import RPi.GPIO as GPIO
import time

# Définir les broches
SDI   = 17
RCLK  = 18
SRCLK = 27

# Définir un code de segment de 0 à F en Hexadécimal
# Cathode commune
segCode = [0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71]

def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(SDI, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(RCLK, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(SRCLK, GPIO.OUT, initial=GPIO.LOW)

# Transférer les données au 74HC595
def hc595_shift(dat):
    for bit in range(0, 8):
        GPIO.output(SDI, 0x80 & (dat << bit))
        GPIO.output(SRCLK, GPIO.HIGH)
        time.sleep(0.001)
        GPIO.output(SRCLK, GPIO.LOW)
    GPIO.output(RCLK, GPIO.HIGH)
    time.sleep(0.001)
    GPIO.output(RCLK, GPIO.LOW)

def main():
    while True:
        # Transférer le code un par un depuis la liste segCode
        for code in segCode:
            hc595_shift(code)
            print ("segCode[%s]: 0x%02X"%(segCode.index(code), code)) # %02X means double digit HEX to print
            time.sleep(0.5)

def destroy():
    GPIO.cleanup()

if __name__ == '__main__':
    setup()
    try:
        main()
    except KeyboardInterrupt:
        destroy()

Explication du Code

segCode = [0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71]

Un tableau de codes de segments de 0 à F en Hexadécimal (cathode commune).

def setup():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(SDI, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(RCLK, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(SRCLK, GPIO.OUT, initial=GPIO.LOW)

Configurer les trois broches ds, st_cp, sh_cp comme des sorties, et définir l’état initial à bas niveau.

GPIO.output(SDI, 0x80 & (dat << bit))

Assigner les données dat à SDI(DS) bit par bit. Ici, si dat=0x3f (0011 1111), lorsque bit=2, 0x3f sera décalé de 2 bits vers la gauche. 1111 1100 (0x3f << 2) & 1000 0000 (0x80) = 1000 0000, ce qui est vrai.

GPIO.output(SRCLK, GPIO.HIGH)

La valeur initiale de SRCLK était à LOW, et ici elle est définie à HIGH, ce qui génère une impulsion montante, déplaçant ensuite la donnée DS vers le registre à décalage.

GPIO.output(RCLK, GPIO.HIGH)

La valeur initiale de RCLK était à LOW, et ici elle est définie à HIGH, ce qui génère une impulsion montante, puis transfère les données du registre à décalage vers le registre de stockage.

Note

Le format hexadécimal des nombres de 0 à 15 est (0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F)

Image du phénomène

_images/image74.jpeg
