2.2.1 Fotorresistor (MCP3008)

Nota

Dependiendo de la versión de tu kit, identifica si tienes ADC0834 o MCP3008 y continúa con la sección correspondiente.

Introducción

El fotorresistor es un componente comúnmente utilizado para medir la intensidad de la luz ambiental. Ayuda al controlador a distinguir entre día y noche y a realizar funciones de control de luz, como las lámparas nocturnas. Este proyecto es muy similar al del potenciómetro, y podrías pensar en él como un cambio de voltaje para detectar la luz.

Componentes necesarios

En este proyecto, necesitaremos los siguientes componentes.

../_images/list2_2.2.1_photoresistor.png

Diagrama esquemático

Nombre T-Board	Físico	WiringPi	BCM
SPICE0	pin24	10	8
SPIMOSI	pin19	12	10
SPIMISO	pin21	13	9
SPISCLK	pin23	14	11
GPIO22	pin15	3	22

../_images/schematic_2.2.1_photoresistor_mcp3008.png

Procedimiento experimental

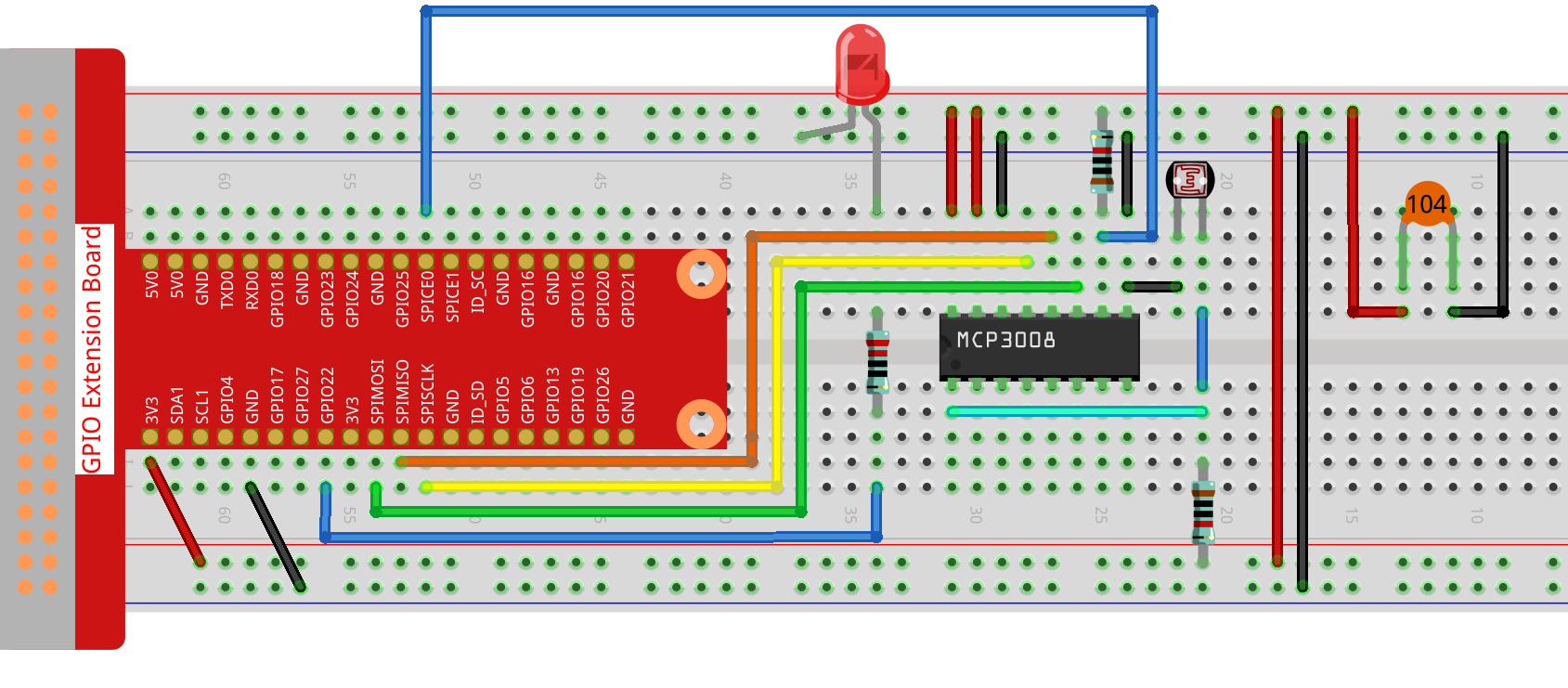

Paso 1: Montar el circuito.

Paso 2: Ir a la carpeta del código.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Paso 3: Ejecutar el código.

sudo node photoresistor-2.js

Código

const Gpio = require('pigpio').Gpio;
const mcpadc = require('mcp-spi-adc');

// Abrir canal 0 del MCP3008 (entrada analógica CH0)
const adc = mcpadc.openMcp3008(0, { speedHz: 1350000 }, (err) => {
if (err) {
    console.error("No se pudo abrir el MCP3008:", err);
    process.exit(1);
}

console.log("MCP3008 inicializado en SPI0/CE0.");

// Inicializar LED en GPIO22 (compatible con PWM)
const led = new Gpio(22, { mode: Gpio.OUTPUT });

// Configurar intervalo para leer el ADC y actualizar el brillo del LED cada 100ms
const interval = setInterval(() => {
    adc.read((err, reading) => {
    if (err) {
        console.error("Error de lectura del ADC:", err);
        return;
    }

    const adcValue = reading.value;              // Valor flotante entre 0.0 y 1.0
    const pwmValue = Math.round(adcValue * 255); // Escalar a 0–255

    console.log(`ADC = ${adcValue.toFixed(4)}, PWM = ${pwmValue}`);

    led.pwmWrite(pwmValue); // Actualizar el brillo del LED
    });
}, 100);

// Manejar Ctrl+C (SIGINT) para limpiar
process.on('SIGINT', () => {
    console.log('\nCerrando de forma segura...');
    clearInterval(interval);  // Detener el bucle de intervalo
    led.digitalWrite(0);      // Apagar LED
    process.exit(0);
});
});

Explicación del código

const Gpio = require('pigpio').Gpio;

Esta línea importa el módulo pigpio, que se utiliza para controlar los pines GPIO en la Raspberry Pi. Admite salida PWM necesaria para atenuar un LED.

const mcpadc = require('mcp-spi-adc');

Esta línea importa la librería mcp-spi-adc, que permite la comunicación con el conversor analógico-digital MCP3008 utilizando la interfaz SPI por hardware de la Raspberry Pi.

const adc = mcpadc.openMcp3008(0, { speedHz: 1350000 }, (err) => { ... });

Abre el canal de entrada analógica 0 del chip MCP3008 utilizando SPI por hardware. La velocidad del reloj SPI se establece en 1.35 MHz. Si ocurre un error al abrir el canal, el programa lo registra y finaliza.

const led = new Gpio(22, { mode: Gpio.OUTPUT });

Inicializa el pin GPIO 22 como salida. Este pin se utiliza para controlar el brillo de un LED mediante PWM a través de la librería pigpio.

setInterval(() => {
    adc.read((err, reading) => {
        ...
    });
}, 100);

Configura un bucle recurrente que se ejecuta cada 100 milisegundos. En cada ciclo, lee el valor analógico del canal 0 del MCP3008. El resultado es un número flotante entre 0.0 y 1.0 que representa la relación entre el voltaje de entrada y el voltaje de referencia.

const pwmValue = Math.round(adcValue * 255);
led.pwmWrite(pwmValue);

Convierte el valor analógico a un valor PWM de 8 bits en el rango 0–255, y luego lo escribe en el GPIO22 para ajustar el brillo del LED proporcionalmente.

process.on('SIGINT', () => {
    clearInterval(interval);
    led.digitalWrite(0);
    process.exit(0);
});

Agrega un manejador de señal para cerrar el programa de forma segura cuando se presione Ctrl+C. Detiene el bucle de intervalo, apaga el LED y finaliza el programa correctamente.
