2.1.4 Potenciómetro (MCP3008)

Nota

Dependiendo de la versión de tu kit, identifica si tienes ADC0834 o MCP3008 y procede con la sección correspondiente.

Introducción

La función ADC se utiliza para convertir señales analógicas en valores digitales. En este experimento, usamos el chip ADC MCP3008 para realizar esta conversión. Un potenciómetro se usa para generar un voltaje variable, el cual cambia la magnitud física. El MCP3008 convierte este voltaje analógico en un valor digital que puede ser leído y procesado por la Raspberry Pi.

Componentes necesarios

En este proyecto, necesitaremos los siguientes componentes.

Diagrama esquemático

Nombre T-Board	Físico	WiringPi	BCM
SPICE0	pin24	10	8
SPIMOSI	pin19	12	10
SPIMISO	pin21	13	9
SPISCLK	pin23	14	11
GPIO22	pin15	3	22

Procedimiento experimental

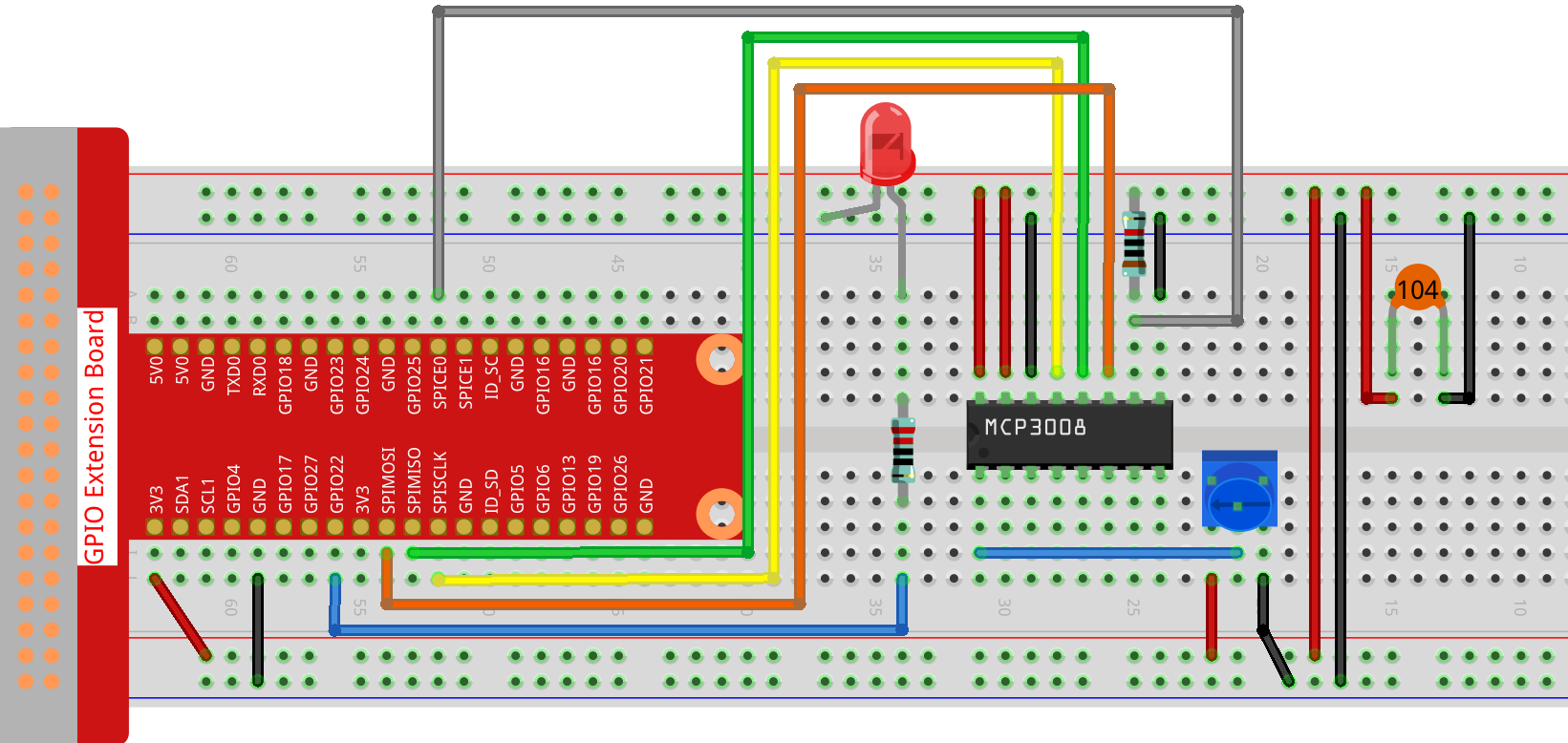

Paso 1: Montar el circuito.

Nota

Coloca el chip siguiendo la posición mostrada en la imagen correspondiente. Ten en cuenta que la ranura del chip debe quedar a la izquierda al colocarlo.

Paso 2: Abrir el archivo de código.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Paso 3: Ejecutar el código.

sudo node potentionmeter-2.js

Después de ejecutar el código, gira la perilla del potenciómetro y la intensidad del LED cambiará en consecuencia.

Código

const Gpio = require('pigpio').Gpio;
const mcpadc = require('mcp-spi-adc');

// Abrir canal 0 del MCP3008 (entrada analógica CH0)
const adc = mcpadc.openMcp3008(0, { speedHz: 1000000 }, (err) => {
if (err) {
    console.error("No se pudo abrir el canal ADC:", err);
    process.exit(1);
}

console.log("Canal 0 del MCP3008 abierto correctamente.");

// Inicializar LED en GPIO22 en modo de salida PWM
const led = new Gpio(22, { mode: Gpio.OUTPUT });

// Leer valor del ADC cada 100 ms y actualizar brillo del LED
setInterval(() => {
    adc.read((err, reading) => {
    if (err) {
        console.error("Error al leer el ADC:", err);
        return;
    }

    // Convertir valor flotante (0.0–1.0) a rango PWM (0–255)
    const pwmVal = Math.round(reading.value * 255);

    console.log(`Valor analógico actual: ${pwmVal}`);

    // Actualizar brillo del LED usando PWM
    led.pwmWrite(pwmVal);
    });
}, 100);
});

Explicación del código

const Gpio = require('pigpio').Gpio;

Esta línea importa el módulo pigpio, que permite un control preciso de PWM y GPIO en la Raspberry Pi.

const mcpadc = require('mcp-spi-adc');

Esta línea importa la librería mcp-spi-adc, que habilita la comunicación con el MCP3008 a través de la interfaz SPI.

const adc = mcpadc.openMcp3008(0, { speedHz: 1000000 }, (err) => {
    if (err) {
        console.error("No se pudo abrir el canal ADC:", err);
        process.exit(1);
    }
});

Inicializa el canal 0 de entrada analógica del MCP3008. Configura la velocidad de comunicación SPI a 1 MHz. Si la inicialización falla, muestra un error y finaliza el programa.

const led = new Gpio(22, { mode: Gpio.OUTPUT });

Crea un objeto GPIO para el pin 22 de la Raspberry Pi. Este pin se configura como salida y se usará para controlar el brillo de un LED mediante PWM.

setInterval(() => {
    adc.read((err, reading) => {
        if (err) {
            console.error("Error al leer el ADC:", err);
            return;
        }

        const pwmVal = Math.round(reading.value * 255);
        console.log(`Valor analógico actual: ${pwmVal}`);
        led.pwmWrite(pwmVal);
    });
}, 100);

Cada 100 milisegundos, esta función lee el valor analógico del canal 0 del MCP3008. El ADC devuelve un valor flotante normalizado entre 0.0 y 1.0. Este valor se escala al rango 0–255 y se escribe en GPIO22 usando pwmWrite() para controlar el brillo del LED. El valor PWM también se imprime en la consola.
