2.2.6 MPU6050 Modul

Einführung

Das MPU-6050 ist das weltweit erste und einzige 6-Achsen-Motion-Tracking-Gerät (3-Achsen-Gyroskop und 3-Achsen-Beschleunigungssensor), das für Smartphones, Tablets und tragbare Sensoren entwickelt wurde, die diese Funktionen bieten, einschließlich geringer Leistung, niedriger Kosten und hoher Leistung.

In diesem Experiment verwenden wir I2C, um die Werte des dreiachsigen Beschleunigungssensors und des dreiachsigen Gyroskops des MPU6050 zu erhalten und auf dem Bildschirm anzuzeigen.

Komponenten

../_images/list_2.2.61.png

Schaltplan

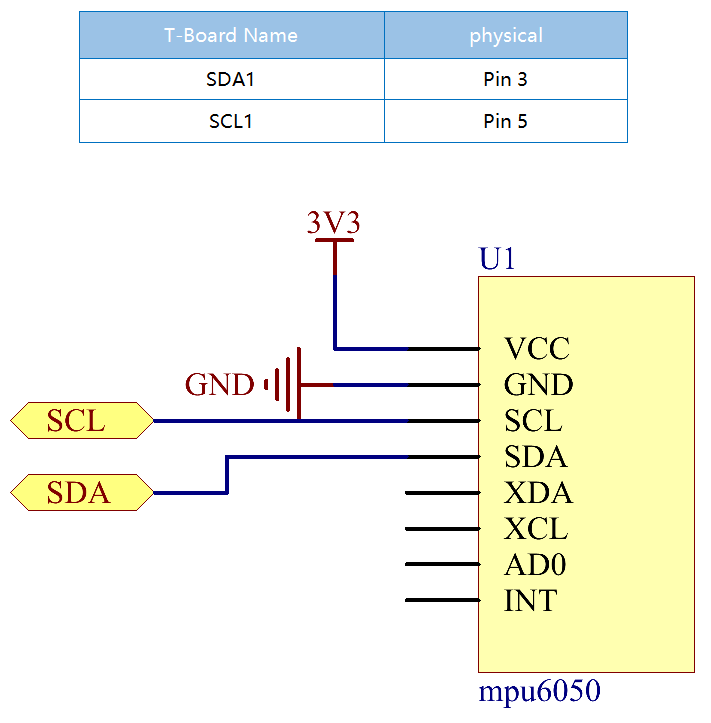

Der MPU6050 kommuniziert über die I2C-Schnittstelle mit dem Mikrocontroller. Die SDA1 und SCL1 müssen mit den entsprechenden Pins verbunden werden.

../_images/image3301.png

Experimentelle Vorgehensweise

Schritt 1: Bauen Sie die Schaltung auf.

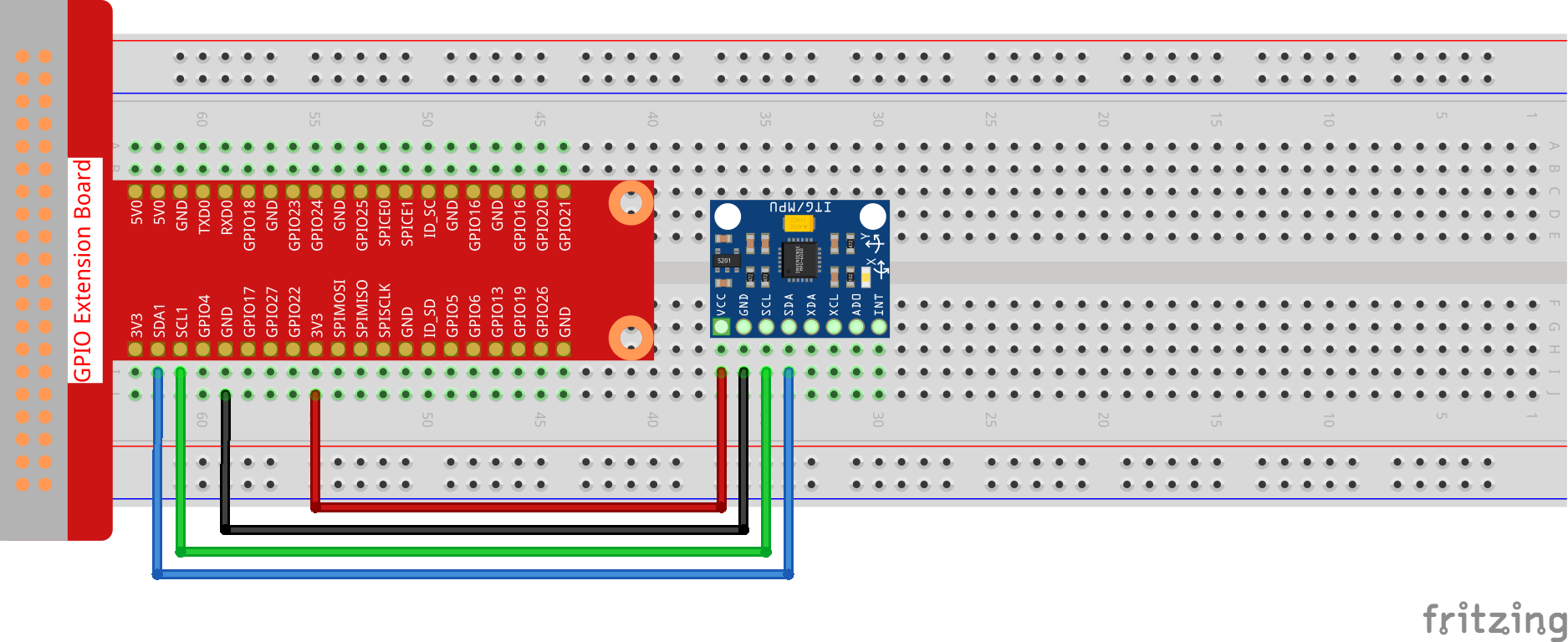

../_images/image2271.png

Schritt 2: Richten Sie I2C ein (siehe Anhang I²C-Konfiguration. Wenn I2C bereits eingerichtet ist, überspringen Sie diesen Schritt.)

Schritt 2: Gehen Sie zum Ordner des Codes.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Schritt 3: Installieren Sie die Abhängigkeiten.

sudo npm install mpu6050-gyro

Schritt 4: Führen Sie den Code aus.

sudo node mpu6050_module.js

Nach dem Ausführen des Codes werden der Neigungswinkel der x- und y-Achse sowie die Beschleunigung und die Winkelgeschwindigkeit auf jeder Achse, die vom MPU6050 gelesen werden, nach der Berechnung auf dem Bildschirm angezeigt.

Code

var gyro = require("mpu6050-gyro");

var address = 0x68; // MPU6050 Adresse
var bus = 1; // verwendeter i2c-Bus
var gyro = new gyro(bus, address);

async function update_telemetry() {

    var gyro_xyz = gyro.get_gyro_xyz();
    var accel_xyz = gyro.get_accel_xyz();

    var gyro_data = {
        gyro_xyz: gyro_xyz,
        accel_xyz: accel_xyz,
        rollpitch: gyro.get_roll_pitch(gyro_xyz, accel_xyz)
    }

    console.log(gyro_data);

    setTimeout(update_telemetry, 500);
}

if (gyro) {
    update_telemetry();
}

Code Erklärung

var gyro = require("mpu6050-gyro");

var address = 0x68; // MPU6050 Adresse
var bus = 1; // verwendeter i2c-Bus
var gyro = new gyro(bus, address);

Importieren Sie das mpu6050-gyro Modul, bestimmen Sie die MPU6050-Adresse und den Bus, und erstellen Sie ein gyro-Objekt, um die im Modul enthaltenen Funktionen bequem aufzurufen.

Bemerkung

Weitere Informationen zu diesem Modul finden Sie unter: https://www.npmjs.com/package/mpu6050-gyro

var gyro_xyz = gyro.get_gyro_xyz();
var accel_xyz = gyro.get_accel_xyz();

var gyro_data = {
    gyro_xyz: gyro_xyz,
    accel_xyz: accel_xyz,
    rollpitch: gyro.get_roll_pitch(gyro_xyz, accel_xyz)
}

console.log(gyro_data);

setTimeout(update_telemetry, 500);

Das Modul kapselt drei verfügbare Funktionen:

gyro.get_gyro_xyz(): Gibt ein JSON-Objekt mit den Rohdaten x, y, z vom Gyroskop zurück.

gyro.get_accel_xyz(): Gibt ein JSON-Objekt mit den Rohdaten x, y, z vom Beschleunigungssensor zurück.

gyro.get_roll_pitch(gyro_xyz, accel_xyz): Gibt ein JSON-Objekt mit den Roll- und Neigungswinkeln in Grad zurück.

Phänomenbild

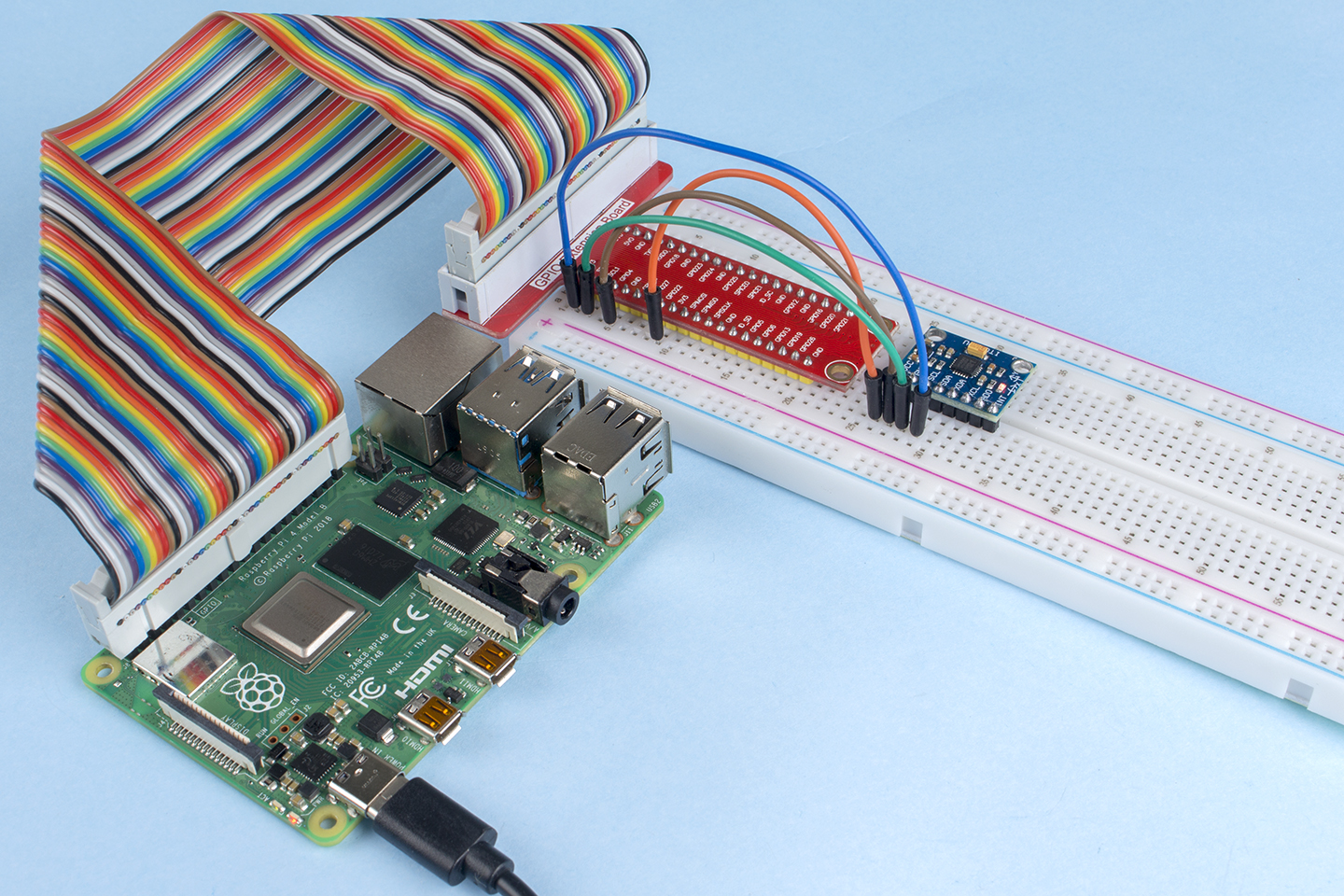

../_images/image2281.jpeg
