2.2.2 Thermistor

Bemerkung

../_images/mcp3008_and_adc0834.jpg

Je nach deiner Kit-Version überprüfe bitte, ob du ADC0834 oder MCP3008 hast, und fahre mit dem entsprechenden Abschnitt fort.

Einführung

Genauso wie ein Fotowiderstand Licht erkennen kann, ist der Thermistor ein temperaturabhängiges elektronisches Bauteil, das zur Realisierung von Temperaturregelungsfunktionen, wie beispielsweise einem Hitzewarnmelder, verwendet werden kann.

Komponenten

../_images/list_2.2.2_thermistor1.png

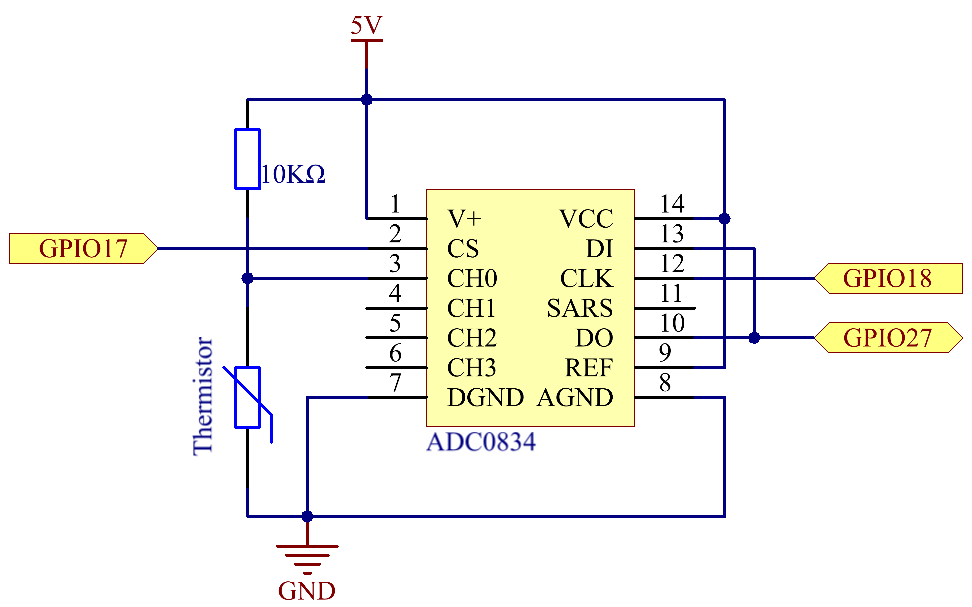

Schaltplan

../_images/image3231.png ../_images/image3241.png

Experimentelle Vorgehensweise

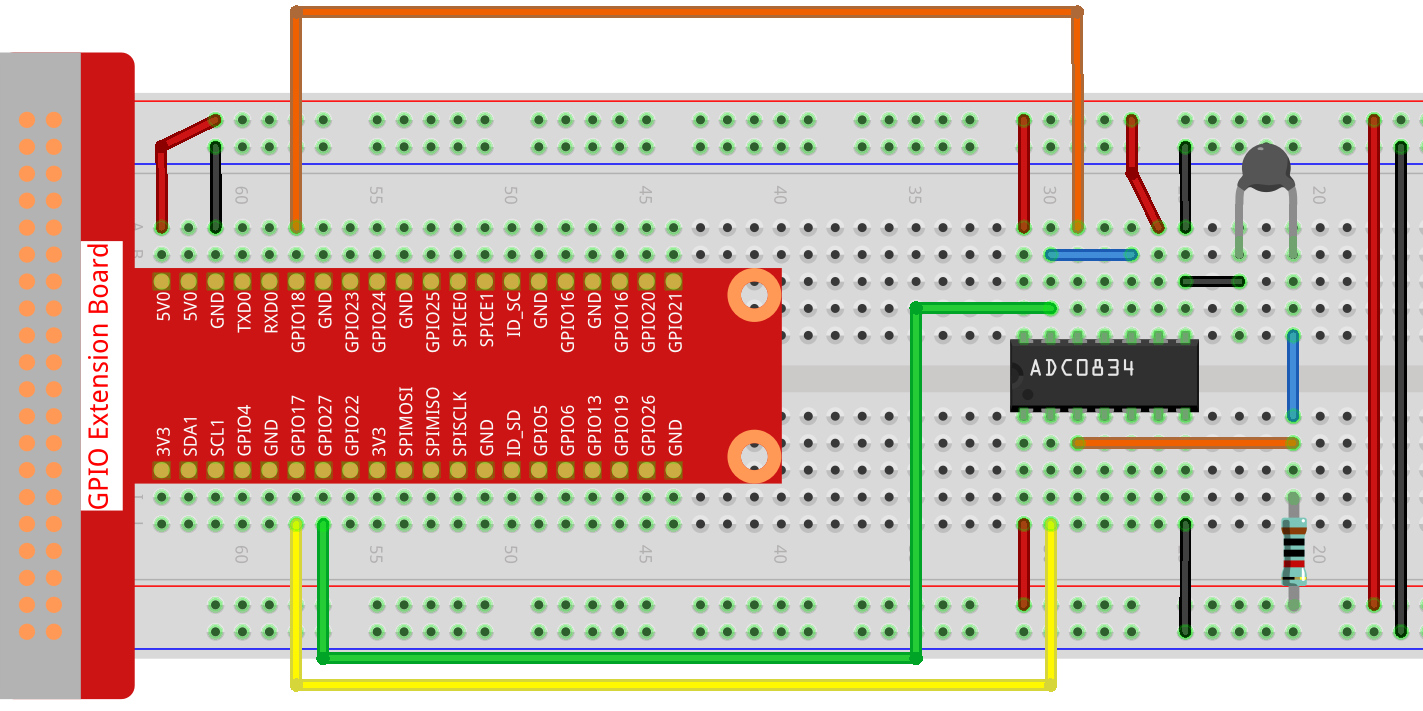

Schritt 1: Bauen Sie die Schaltung auf.

../_images/image2021.png

Schritt 2: Gehen Sie zum Ordner des Codes.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Schritt 3: Führen Sie den Code aus.

sudo node thermistor.js

Wenn der Code ausgeführt wird, erkennt der Thermistor die Umgebungstemperatur, die nach Abschluss der Programmberechnung auf dem Bildschirm angezeigt wird.

Code

const Gpio = require('pigpio').Gpio;
const ADC0834 = require('./adc0834.js').ADC0834;

exports.ADC0834 = ADC0834;

const adc = new ADC0834(17, 18, 27);

setInterval(() => {
  adc.read(0).then((value) => {
    var Vr = 5 * value / 255;
    var Rt = 10000 * Vr / (5 - Vr);
    var temp = 1 / ((Math.log(Rt/10000) / 3950)+(1 / (273.15 + 25)));
    var cel = (temp - 273.15).toFixed(2);
    var Fah = (cel * 1.8 + 32).toFixed(2);
    console.log(`Celsius: ${cel} C  Fahrenheit: ${Fah} F\n`);
  }, (error)=>{
    console.log("Error: " + error);
  });
}, 1000);

Code Erklärung

setInterval(() => {
  adc.read(0).then((value) => {
    var Vr = 5 * value / 255;
    var Rt = 10000 * Vr / (5 - Vr);
    var temp = 1 / ((Math.log(Rt/10000) / 3950)+(1 / (273.15 + 25)));
    var cel = (temp - 273.15).toFixed(2);
    var Fah = (cel * 1.8 + 32).toFixed(2);
    console.log(`Celsius: ${cel} C  Fahrenheit: ${Fah} F\n`);
  }, (error)=>{
    console.log("Error: " + error);
  });
}, 1000);

Wir können den value des Thermistors durch die Anweisung adc.read(0).then((value) => {...}) lesen.

var Vr = 5 * value / 255;
var Rt = 10000 * Vr / (5 - Vr);
var temp = 1 / ((Math.log(Rt/10000) / 3950)+(1 / (273.15 + 25)));
var cel = (temp - 273.15).toFixed(2);
var Fah = (cel * 1.8 + 32).toFixed(2);
console.log(`Celsius: ${cel} C  Fahrenheit: ${Fah} F\n`);

Diese Operationen konvertieren den Thermistorwert in einen Celsius-Temperaturwert.

var Vr = 5 * value / 255;
var Rt = 10000 * Vr / (5 - Vr);

Diese zwei Zeilen Code dienen dazu, die Spannungsteilung aus den gelesenen Werten zu berechnen, was zu Rt (Widerstand des Thermistors) führt.

var temp = 1 / ((Math.log(Rt/10000) / 3950)+(1 / (273.15 + 25)));

Dieser Code bezieht sich auf das Einsetzen von Rt in die Formel TK=1/(ln(RT/RN)/B+1/TN), um die Temperatur in Kelvin zu erhalten.

var cel = (temp - 273.15).toFixed(2);

Dieser Absatz dient dazu, die Kelvin-Temperatur in Celsius mit zwei Dezimalstellen umzuwandeln.

var Fah = (cel * 1.8 + 32).toFixed(2);

Dieser Absatz wandelt Celsius in Fahrenheit mit zwei Dezimalstellen um.

console.log(`Celsius: ${cel} C  Fahrenheit: ${Fah} F\n`);

Drucke Celsius, Fahrenheit und ihre Einheiten auf dem Terminal.

Phänomenbild

../_images/image2031.jpeg
