ESP8266モジュールのファームウェアの再書き込み方法は？

R4でファームウェアを再書き込む

1. 回路を組む

ESP8266とArduino UNO R4ボードを接続します。

../_images/faq_at_burn_bb.jpg

2. R4に次のコードをアップロード

void setup() {
    Serial.begin(115200);
    Serial1.begin(115200);
}

void loop() {
    if (Serial.available()) {           // シリアル (USB) に何かが入った場合、
        Serial1.write(Serial.read());   // それを読み取って送信します Serial1 (ピン 0 と 1)
    }
    if (Serial1.available()) {          // Serial1 (ピン 0 と 1) に何かが入った場合
        Serial.write(Serial1.read());   // 読み取って送信 シリアル (USB)
    }
}

3. ファームウェアの書き込み

  • Windows を使用している場合、以下の手順でファームウェアを書き込んでください。

    1. ファームウェアと書き込みツールをダウンロードする。

    2. 解凍すると、4つのファイルが表示されます。

      • BAT_AT_V1.7.1.0_1M.bin: ESP8266モジュールに書き込むファームウェア。

      • esptool.exe: Windows用のコマンドラインユーティリティです。

      • install_r3.bat: Windowsシステム用のコマンドパッケージ、このファイルをダブルクリックすると、ファイル内のすべてのコマンドが実行されます。

      • install_r4.bat: install_r3.bat と同様ですが、UNO R4ボード専用です。

    3. install_r4.bat をダブルクリックして、ファームウェアの書き込みを開始します。以下のプロンプトが表示される場合、ファームウェアは正常にインストールされました。

      ../_images/install_firmware.png

      注釈

      書き込みに失敗した場合、以下の点を確認してください。

      • ESP8266モジュールをリセットします（ESP8266アダプタのRSTをGNDに差し込み、それを抜く）。

      • 配線が正しいか確認してください。

      • コンピュータがボードを正しく認識しているか、ポートが占有されていないことを確認してください。

      • install.batファイルを再度開きます。

  • Mac OS を使用している場合、以下の手順でファームウェアを書き込んでください。

    1. Esptoolをインストールするための以下のコマンドを使用します。EsptoolはPythonベースで、オープンソースの、Espressifチップ内のROMブートローダと通信するためのプラットフォーム非依存のユーティリティです。

      python3 -m pip install --upgrade pip
python3 -m pip install esptool

    2. esptoolが正しくインストールされていれば、 python3 -m esptool を実行すると[usage: esptool]というメッセージが出力されます。

    3. ファームウェアをダウンロードします。

    4. 解凍すると、4つのファイルが表示されます。

      • BAT_AT_V1.7.1.0_1M.bin: ESP8266モジュールに書き込むファームウェア。

      • esptool.exe: Windows用のコマンドラインユーティリティです。

      • install_r3.bat: Windowsシステム用のコマンドパッケージ。

      • install_r4.bat: install_r3.bat と同様ですが、UNO R4ボード専用です。

    5. ターミナルを開き、 cd コマンドを使ってダウンロードしたファームウェア・フォルダーに入り、以下のコマンドを実行して既存のファームウェアを消去し、新しいファームウェアを焼き直す。

      python3 -m esptool --chip esp8266 --before no_reset_no_sync erase_flash
python3 -m esptool --chip esp8266 --before no_reset_no_sync write_flash 0 "BAT_AT_V1.7.1.0_1M.bin"

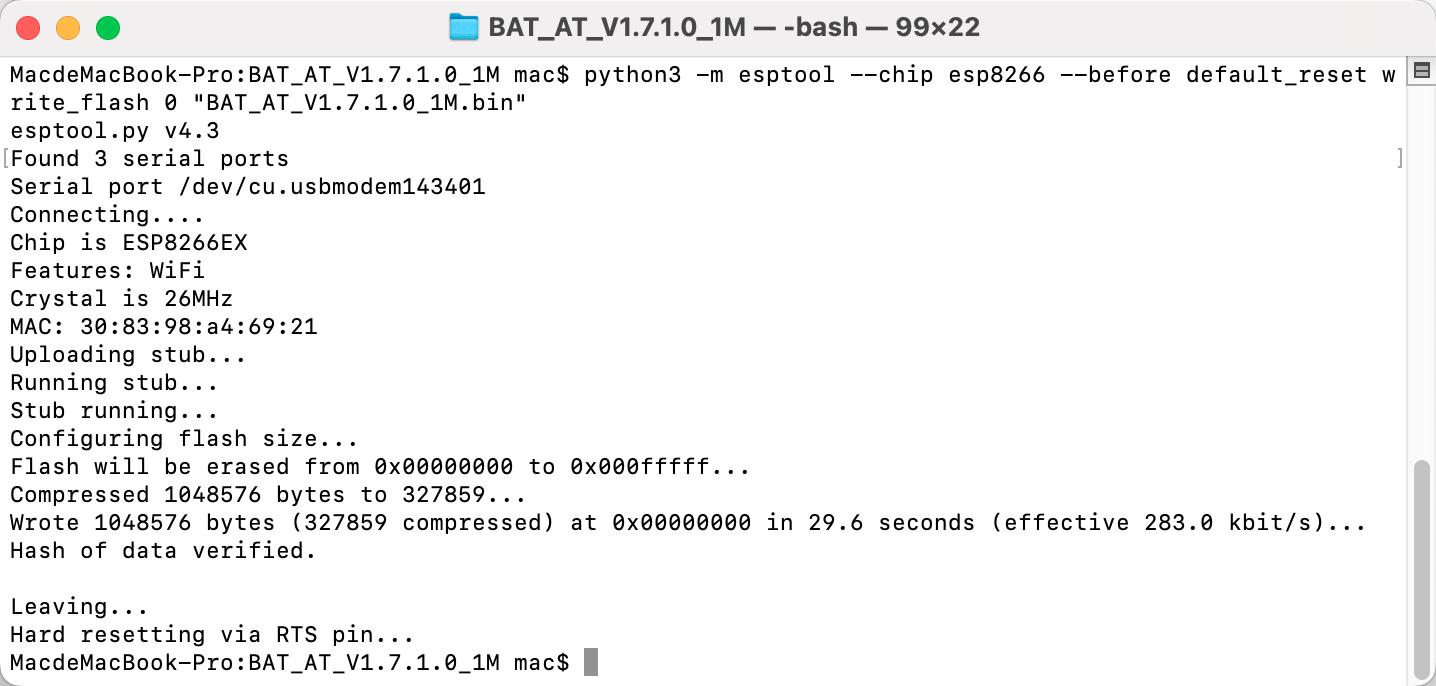

    6. 以下のプロンプトが表示される場合、ファームウェアは正常にインストールされました。

      ../_images/install_firmware_macos.png

      注釈

      書き込みに失敗した場合、以下の点を確認してください。

      • ESP8266モジュールをリセットします（ESP8266アダプタのRSTをGNDに差し込み、それを抜く）。

      • 配線が正しいか確認してください。

      • コンピュータがボードを正しく認識しているか、ポートが占有されていないことを確認してください。

      • install.batファイルを再度開きます。

4. テスト

  1. 元の配線のまま、IO1を3V3に接続します。

    ../_images/faq_at_burn_check_bb.jpg

  2. 右上の虫眼鏡アイコン（シリアルモニタ）をクリックし、ボーレートを 115200 に設定すると、ESP8266モジュールの情報が表示されます。

    ../_images/sp20220524113020.png

    注釈

    • ready が表示されない場合、ESP8266モジュールをリセットして（RSTをGNDに接続）シリアルモニタを再度開くと良いでしょう。

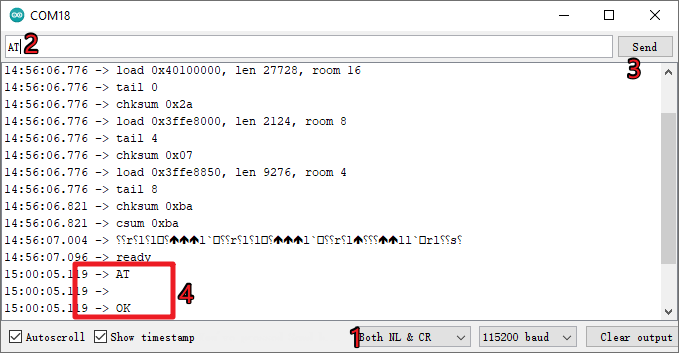

  3. NEWLINE DROPDOWN BOX をクリックし、ドロップダウンオプションで both NL & CR を選択し、 AT を入力します。OKが返される場合、ESP8266がボードと正常に接続されたことを意味します。

    ../_images/sp20220524113702.png

これで、 1.1 ESP8266の設定 に従って、ESP8266モジュールの動作モードやボーレートを設定することができます。

R3でファームウェアを再書き込む

1. 回路を作成する

ESP8266とSunFounder R3ボードを接続します。

../_images/connect_esp8266.png

2. ファームウェアの書き込み

  • Windows を使用している場合、以下の手順に従ってファームウェアを書き込んでください。

    1. ファームウェアと書き込みツールをダウンロードします。

    2. 解凍すると、4つのファイルが表示されます。

      ../_images/bat_firmware.png

      • BAT_AT_V1.7.1.0_1M.bin: ESP8266モジュールに書き込むファームウェアです。

      • esptool.exe: Windows用のコマンドラインユーティリティです。

      • install_r3.bat: Windowsシステム用のコマンドパッケージで、このファイルをダブルクリックすると、ファイル内のすべてのコマンドが実行されます。

      • install_r4.bat: install_r3.bat と同じですが、UNO R4ボード専用です。

    3. install_r3.bat をダブルクリックしてファームウェアの書き込みを開始します。次のプロンプトが表示されれば、ファームウェアが正常にインストールされました。

      ../_images/install_firmware.png

      注釈

      書き込みが失敗した場合は、以下の点を確認してください。

      • ESP8266アダプタのRSTをGNDに挿入し、それを抜くことでESP8266モジュールをリセットします。

      • 配線が正しいか確認します。

      • コンピュータがボードを正しく認識しているか、そしてポートが占有されていないことを確認します。

      • install.batファイルを再度開きます。

  • Mac OS システムを使用している場合、以下の手順に従ってファームウェアを書き込んでください。

    1. Esptoolをインストールするための次のコマンドを使用します。Esptoolは、EspressifチップのROMブートローダーと通信するためのPythonベースのオープンソースのプラットフォームに依存しないユーティリティです。

      python3 -m pip install --upgrade pip
python3 -m pip install esptool

    2. esptoolが正しくインストールされていれば、 python3 -m esptool を実行すると[usage: esptool]というメッセージが出力されます。

    3. ファームウェアをダウンロードします。

    4. 解凍すると、3つのファイルが表示されます。

      ../_images/bat_firmware.png

      • BAT_AT_V1.7.1.0_1M.bin: ESP8266モジュールに書き込むファームウェアです。

      • esptool.exe: Windows用のコマンドラインユーティリティです。

      • install_r3.bat: Windowsシステム用のコマンドパッケージです。

      • install_r4.bat: install_r3.bat と同じですが、UNO R4ボード専用です。

    5. ターミナルを開き、先ほどダウンロードしたファームウェアのフォルダに cd コマンドを使用して移動します。次に、既存のファームウェアを消去し、新しいファームウェアを再書き込むための次のコマンドを実行します。

      python3 -m esptool --chip esp8266 --before default_reset erase_flash
python3 -m esptool --chip esp8266 --before default_reset write_flash 0 "BAT_AT_V1.7.1.0_1M.bin"

    6. 次のプロンプトが表示されれば、ファームウェアが正常にインストールされました。

      ../_images/install_firmware_macos.png

      注釈

      書き込みが失敗した場合は、以下の点を確認してください。

      • ESP8266アダプタのRSTをGNDに挿入し、それを抜くことでESP8266モジュールをリセットします。

      • 配線が正しいか確認します。

      • コンピュータがボードを正しく認識しているか、そしてポートが占有されていないことを確認します。

      • install.batファイルを再度開きます。

3. テスト

  1. 元の配線の基礎の上で、IO1を3V3に接続します。

    ../_images/connect_esp826612.png

  2. 右上隅の虫眼鏡アイコン（シリアルモニタ）をクリックし、ボーレートを 115200 に設定すると、ESP8266モジュールに関する情報が表示されます。

    ../_images/sp20220524113020.png

    注釈

    • ready が表示されない場合は、ESP8266モジュールをリセット（RSTをGNDに接続）して、シリアルモニタを再度開きます。

  3. NEWLINE DROPDOWN BOX をクリックし、ドロップダウンオプションで both NL & CR を選択し、 AT と入力します。OKが返されれば、ESP8266がR3ボードと正常に接続されていることを意味します。

    ../_images/sp20220524113702.png

次に、 1.1 ESP8266の設定 に従って、ESP8266モジュールの動作モードとボーレートを設定できます。
