SunFounder Mega Board

../_images/mega2560.jpg

Bemerkung

Das SunFounder Mega Board ist ein Mainboard mit fast den gleichen Funktionen wie das Arduino Mega 2560 Rev3, und die beiden Boards können austauschbar verwendet werden.

Das SunFounder Mega Board ist ein Mikrocontroller-Board basierend auf dem ATmega2560 (​​Datenblatt). Es verfügt über 54 digitale Ein-/Ausgangspins (von denen 15 als PWM-Ausgänge verwendet werden können), 16 analoge Eingänge, 4 UARTs (Hardware Serial Ports), einen 16-MHz-Quarzoszillator, einen USB-Anschluss, eine Strombuchse, einen ICSP-Header, und eine Reset-Taste. Es enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird; Schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder betreiben Sie es mit einem AC-zu-DC-Adapter oder einer Batterie, um loszulegen. Das SunFounder Mega Board Board ist mit den meisten Schilden kompatibel, die für das Uno und die früheren Boards Duemilanove oder Diecimila entwickelt wurden.

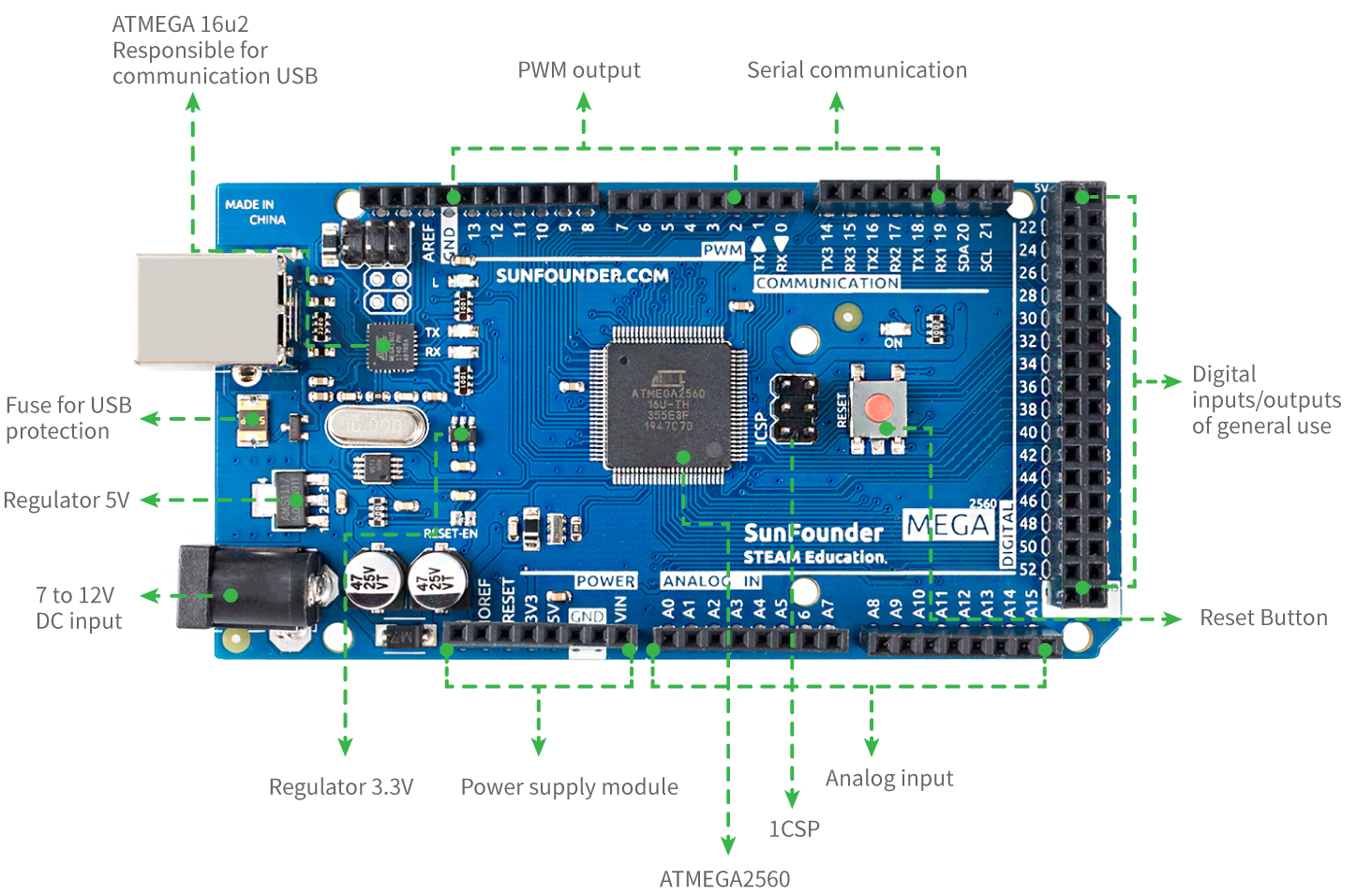

Technische Parameter

../_images/mega_pin.png

  • MIKROCONTROLLER: ATmega2560

  • BETRIEBSSPANNUNG: 5V

  • EINGANGSSPANNUNG (EMPFOHLEN): 7-12V

  • EINGANGSSPANNUNG (GRENZE): 6-20 V

  • DIGITAL I/O PINS: 54 (0-53, davon 15 mit PWM-Ausgang (2-13, 44-46))

  • PINS FÜR ANALOGE EINGÄNGE: 16 (A0-A15)

  • GLEICHSTROM PRO E/A-PIN: 20 mA

  • GLEICHSTROM FÜR 3,3-V-STIFT: 50 mA

  • FLASH-SPEICHER: 256 KB, davon 8 KB vom Bootloader verwendet

  • SRAM: 8 KB

  • EEPROM: 4 KB

  • TAKTGESCHWINDIGKEIT: 16 MHz

  • LED_EINGEBAUT: 13

  • LÄNGE: 101,52 mm

  • BREITE: 53,3 mm

  • GEWICHT: 37 g

  • I2C-Anschluss: A4 (SDA), A5 (SCL); 20(SDA), 21(SCL)
