USB HDMIアダプター

../../_images/hdmi_adapter.jpeg

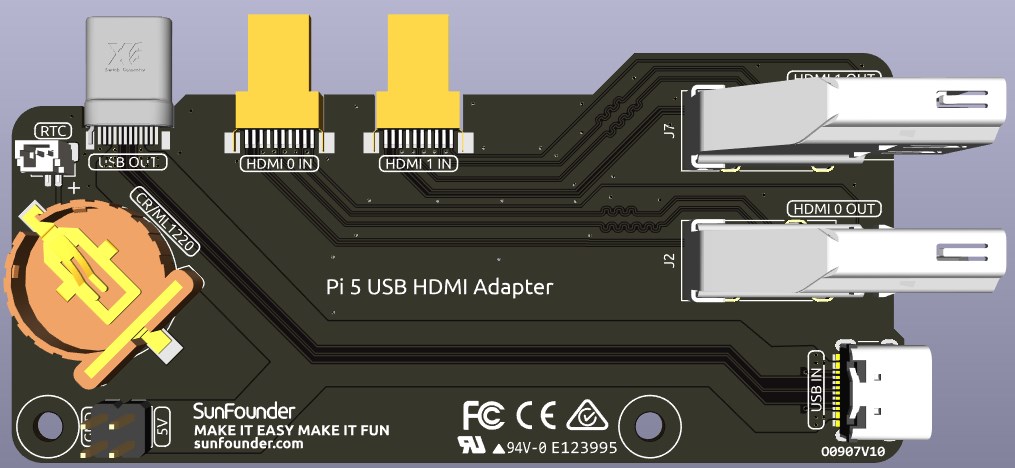

このUSB HDMIアダプターボードは、Raspberry Pi 5専用に設計されています。主な機能は、USBおよびHDMI接続をRaspberry PiのUSBインターフェース側に再配置し、アクセスの向上とケーブル管理の効率化を実現することです。

さらに、HDMIポートは標準のHDMI Type Aインターフェースに変換され、より広範な互換性を提供します。

NVMe追加電源供給

このボードには、NVMe PIP電源供給用の5V電源ヘッダーが装備されています。拡張ヘッダーと組み合わせることで、NVMeの追加電源インターフェースに接続し、さらなる電源供給が可能です。

1220RTCバッテリーホルダー

RTCバッテリーの取り付けを簡単にするために、1220RTCバッテリーホルダーが組み込まれています。このホルダーはSH1.0 2Pリバースケーブルを介してRaspberry PiのRTCインターフェースに接続されます。

バッテリーホルダーは、CR1220およびML1220バッテリーに対応しています。ML1220（リチウム二酸化マンガン電池）を使用する場合、Raspberry Pi上で直接充電設定が可能です。なお、CR1220は充電できません。

トリクル充電の有効化

警告

CR1220バッテリーを使用する場合、トリクル充電を有効にしないでください。バッテリーに不可逆的なダメージを与え、ボードの破損リスクもあります。

デフォルトでは、バッテリーのトリクル充電機能は無効になっています。現在のトリクル充電電圧と制限値は、 sysfs ファイルで確認できます：

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
0
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_max
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

トリクル充電を有効にするには、 /boot/firmware/config.txt に rtc_bbat_vchg を追加します：

  • /boot/firmware/config.txt を開きます。

    sudo nano /boot/firmware/config.txt

  • rtc_bbat_vchg を /boot/firmware/config.txt に追加します。

    dtparam=rtc_bbat_vchg=3000000

再起動後、システムは以下を表示します：

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
3000000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_max
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

これで、バッテリーがトリクル充電下にあることが確認されます。この機能を無効にするには、 config.txt から dtparam 行を削除してください。
