Hardware-Einführungen

Eigenschaften

  • Batterie: 3,7V 14500 Li-Ionen-Batterie, 500mAh

  • Ausgang: 5V/1,5A, 3,3V/1A (einstellbar über Jumper. 0V, 3,3V und 5V Konfiguration)

  • Ausgang: USB (Typ-A) 5V

  • Ladeeingang: USB Typ-C, 5V

  • Ladestrom: 500mA

  • Abschaltstrom: < 0.5mA

  • Schutzspannung bei Überentladung der Lithium-Batterie: 2.4V

  • Schutzspannung bei Überladung der Lithium-Batterie: 4.28V

  • Integrierte Ladeanzeige (CHG)

  • Integrierte Stromanzeige (PWR)

  • Ein-/Ausschalter verfügbar

  • Abmessungen: 52mm x 32mm x 24mm (L x B x H)

Pinbelegung

_images/power_bank_pinout.png

Einsetzen in das Steckbrett

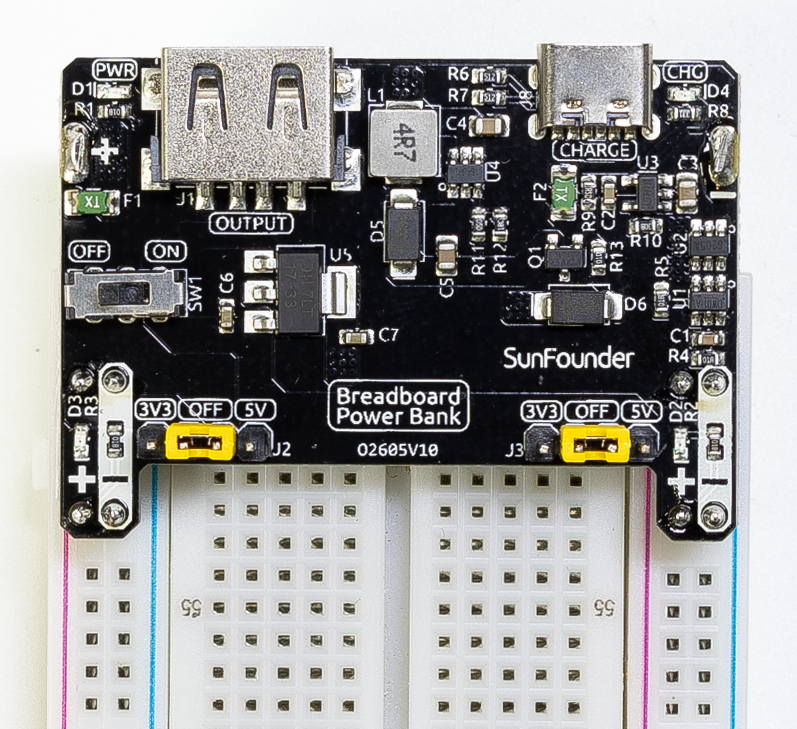

Das Modul wird direkt an einem Ende des Steckbretts installiert. Die vier 2-poligen Header auf der Rückseite des Moduls werden für die Stromversorgung des Steckbretts verwendet. Es wird empfohlen, die negative Seite in die entsprechenden Löcher der blauen/schwarzen Linie des Steckbretts einzustecken.

_images/plugin_breadboard2.png _images/plugin_breadboard.png

Netzschalter

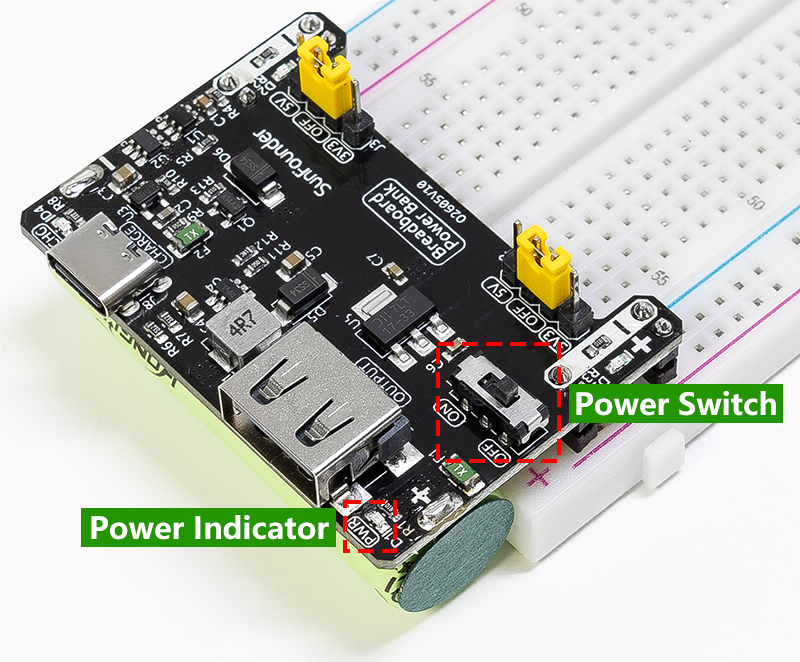

Schalten Sie den Schalter in die ON-Position, um den Bordschalter einzuschalten. Die grüne PWR-Leuchte leuchtet auf, und zu diesem Zeitpunkt gibt der USB-Typ-A-Anschluss 5V aus. Die Stromquellen der beiden Wege auf dem Steckbrett werden über Jumper-Kappen ausgewählt.

_images/power_switch.png

3V3/5V Pin Header-Ausgang

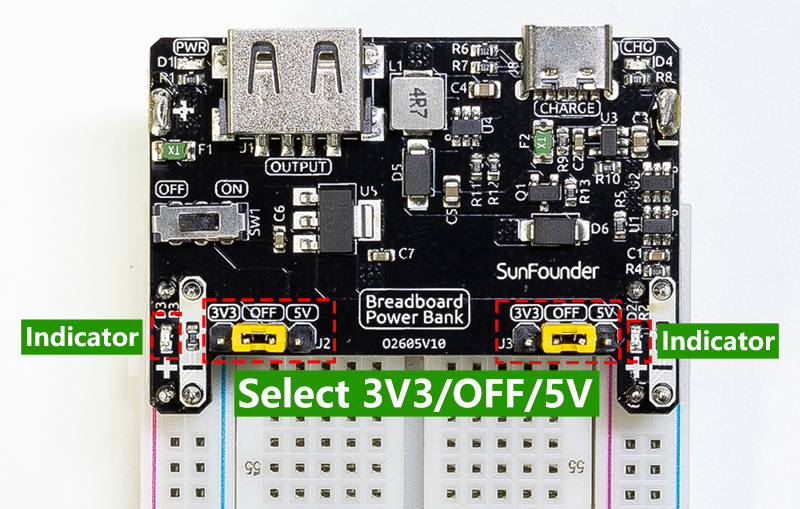

Die J2- und J3-Header auf der Platine steuern das Umschalten und die Spannungsauswahl der Strompfade auf jeder Seite mittels Jumper-Kappen. Das Platzieren der Jumper-Kappe auf dem mittleren 2Pin (OFF) trennt den Ausgang, was daran zu erkennen ist, dass die LEDs auf beiden Wegen erlöschen. Das Verschieben der Jumper-Kappe auf die 3V3- oder 5V-Abschnitte steuert die Ausgabe von 3,3V oder 5V.

_images/select_power.png

Stromwege

Der USB-Typ-C-Eingang wird teilweise zum Laden und teilweise zur direkten Ausgabe an USB-Typ-A, den 5V-Pin-Ausgang und den Eingang des 3,3V-Linearschaltreglers verwendet.

Laden

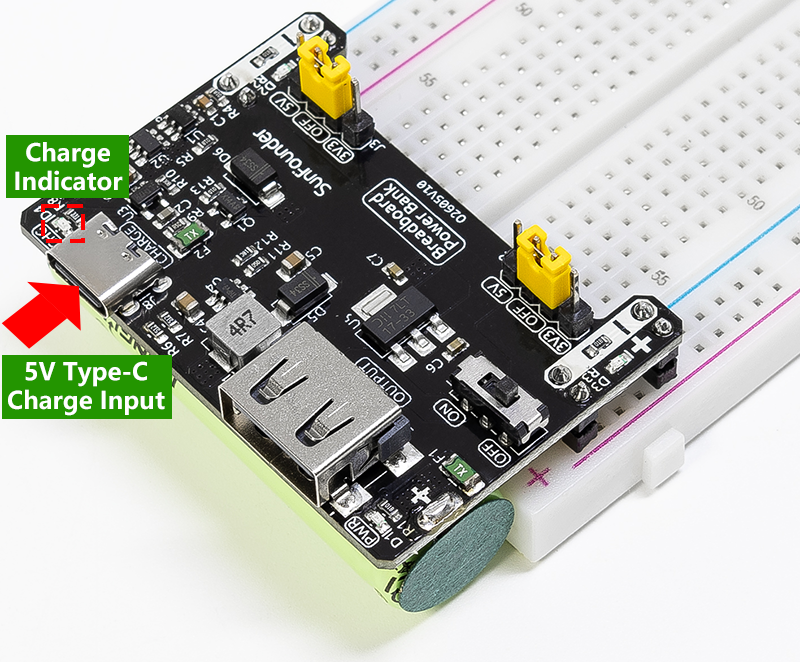

Wenn eine 5V-Stromquelle an den USB-Typ-C-Anschluss angeschlossen wird, kann sie die Batterie laden, und die rote CHG-Leuchte leuchtet auf, um das Laden anzuzeigen. Sie erlischt, wenn der Ladevorgang abgeschlossen ist.

_images/power_charge.png

Batterieschutz

  • Überentladungsschutz: Wenn die Batteriespannung unter 2,4V fällt, wird der Batterieschutz aktiviert, und die Batterie entlädt sich nicht mehr. Durch Anschließen des Ladegeräts und Laden über 3,0V wird der Überentladungsschutz deaktiviert.

  • Überladeschutz: Wenn die Gesamts Batteriespannung 4,28V erreicht, stoppt der Ladevorgang. Das Absinken der Spannung auf 4,08V deaktiviert den Überladeschutz.

  • Überstromschutz: Der Überstromschutz liegt bei etwa 3,75A.

  • Kurzschlussschutz: Der Kurzschlussschutz liegt bei etwa 32A.
